bricoler kick harness cps 2

[myfour]

Est il possible de fabriquer soit même ce cable, à noter que j'utilise le cps 2 avec un supergun small cab. Je compte cabler les différents bouton directement aux borniers du supergun, je compte faire de même avec le kick harness (relier directement les boutons).
Le connecteur femelle qui se connecte à la carte cps 2 est il facilement trouvable et quelqu'un a t il les numéros des pin à relier ???
Merci pour les infos

[VladTepes]

Tu trouvera toutes les informations sur le pinout et la réalisation pour faire ton câble par toi même par ici

Les connecteurs et pins en loose ne sont pas introuvables mais pas vraiment faciles à trouver non plus. Il y en avait sur Otaku-store mais leur site semble down. On en trouve sur certains sites d’électronique mais il n'est pas facile de les acheter en petite quantité. Sur le forum Mr AZ en vends (ainsi que des tout montés) mais il a l'air très débordé en ce moment.

Voici les infos techniques :

CPS2 Kick Harness Connector
Description: Rectangular Connectors 2.5MM DOUBLE ROW SKT 34P HOUSING
Manufacturer Part Number: DF1B-34DS-2.5RC
Mouser Part No: 798-DF1B-34DS-2.5RC

Connector Pins
Description: Rectangular Connectors 20-22AWG SKT CONTACT TIN PLATING
Manufacturer Part No: DF1B-2022SC
Mouser Part No: 798-DF1B-2022SC

Pour les fils, utiliser du AWG 22 (~ .33mm²)

Sinon tu trouver des kick harness déjà tout fait partout sur le net (vente en ligne, ebay, etc.)

[Firewall]

http://www.ebay.fr/itm/Kick-Harness-CPS ... 23114319bf
A ce prix là même pas la peine de bricoler.

[kungfoune]

le lien que tu as mis, c'est uniquement pour des boutons sanwa ou ça marche aussi pour des boutons d'origine (sur egret 3)?

merci

[VladTepes]

Ou par ici à 15 euros, si vu qu'il a pas besoin des cosses...

[Firewall]

le lien que tu as mis, c'est uniquement pour des boutons sanwa ou ça marche aussi pour des boutons d'origine (sur egret 3)?

merci

Ça marche pour tous les boutons qui ont des cosses de 2.8 mm

Ou par ici à 15 euros, si vu qu'il a pas besoin des cosses...

Oui en effet. Étant donné que c'est pour un supergun, il vaut mieux qu'il prenne le harness de ton lien.

[naku]

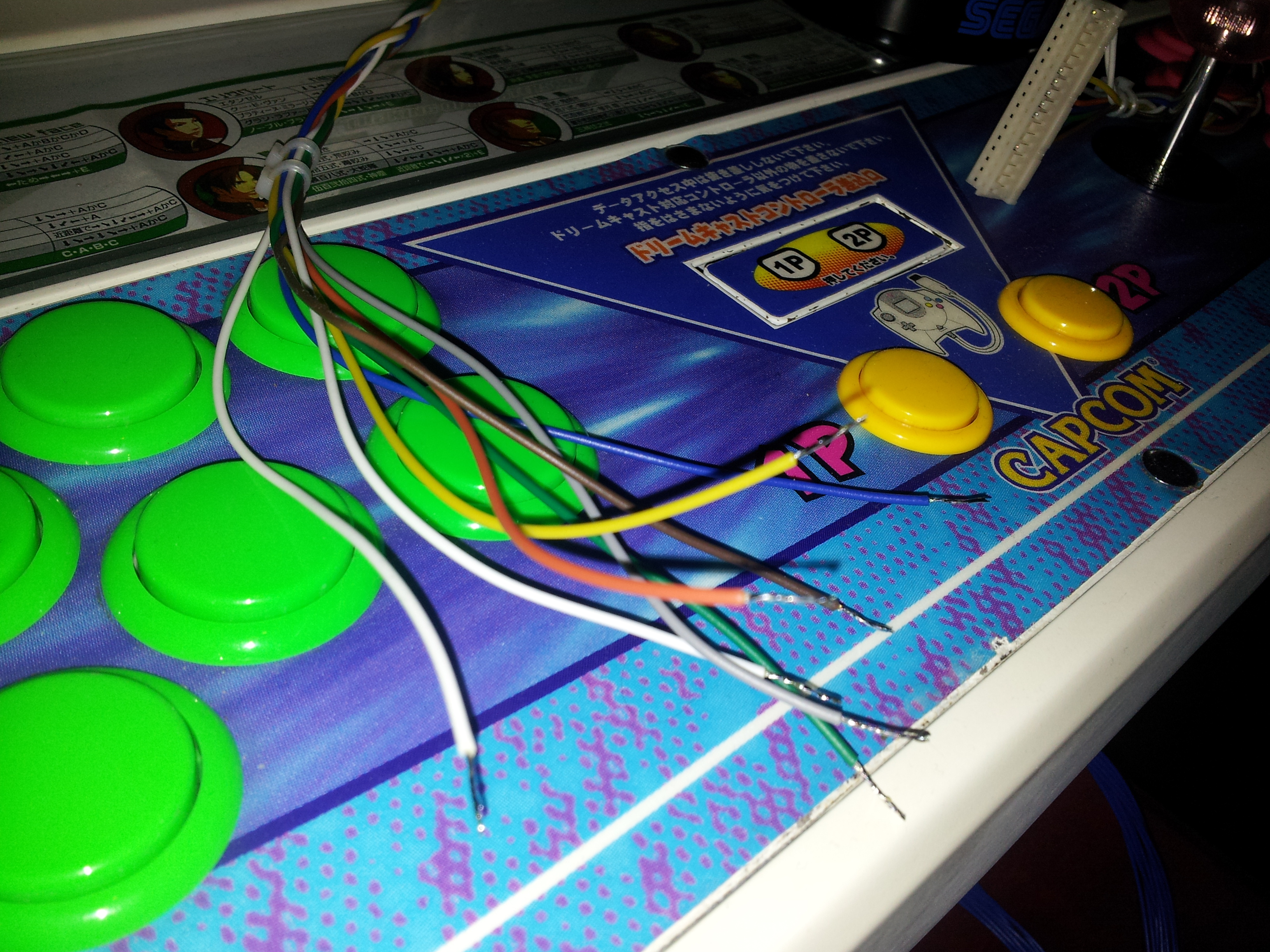

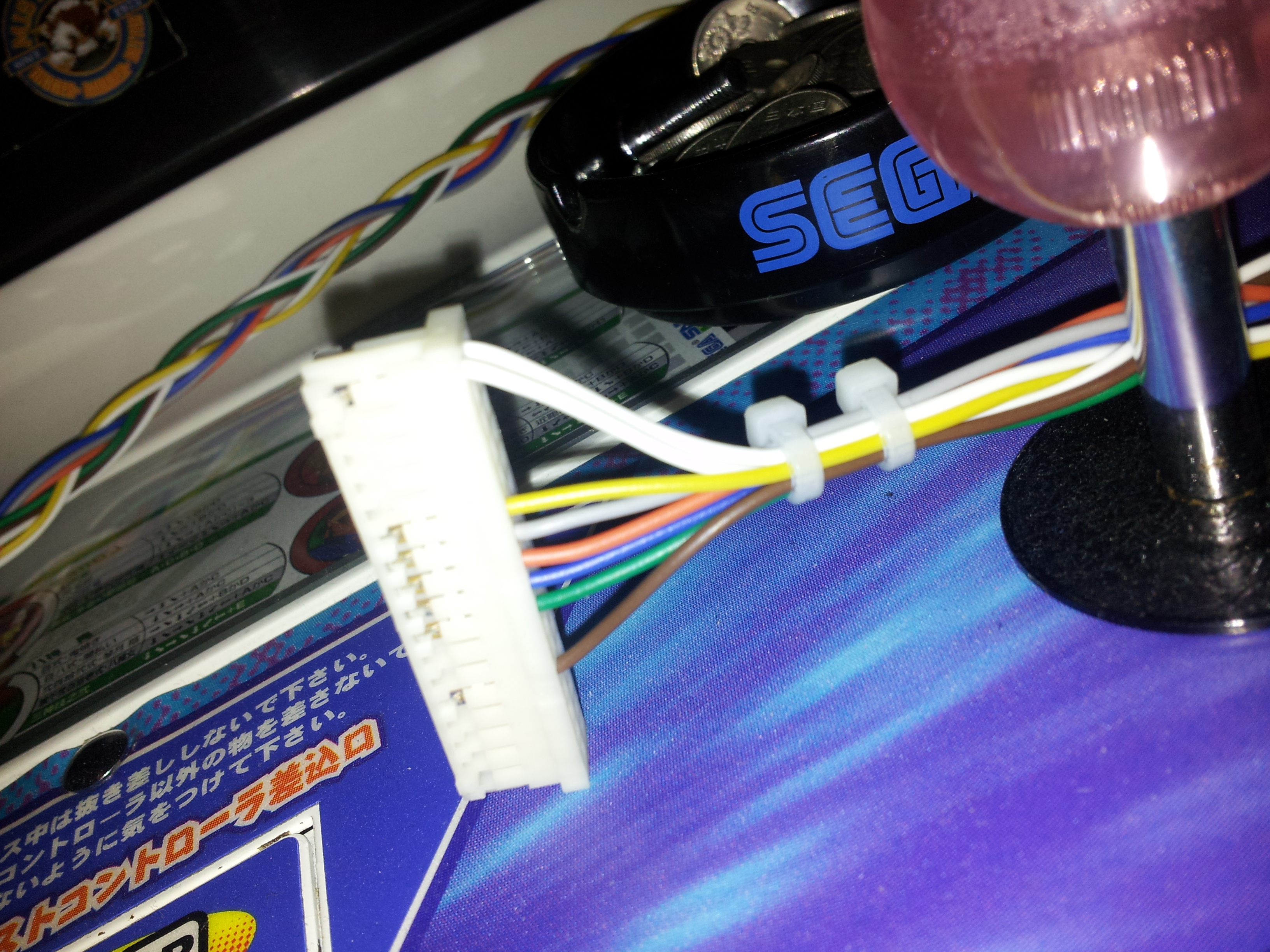

Solution trouvée, j'avais 5 min et il me resté des connecteurs donc je lui en est fait un.

P1-4 (orange)/P1-5 (bleu)/P1-6 (vert)
P2-4 (gris)/P2-5 (jaune)/P2-6 (brun)
MASSE --> blanc*2

[nsync06]

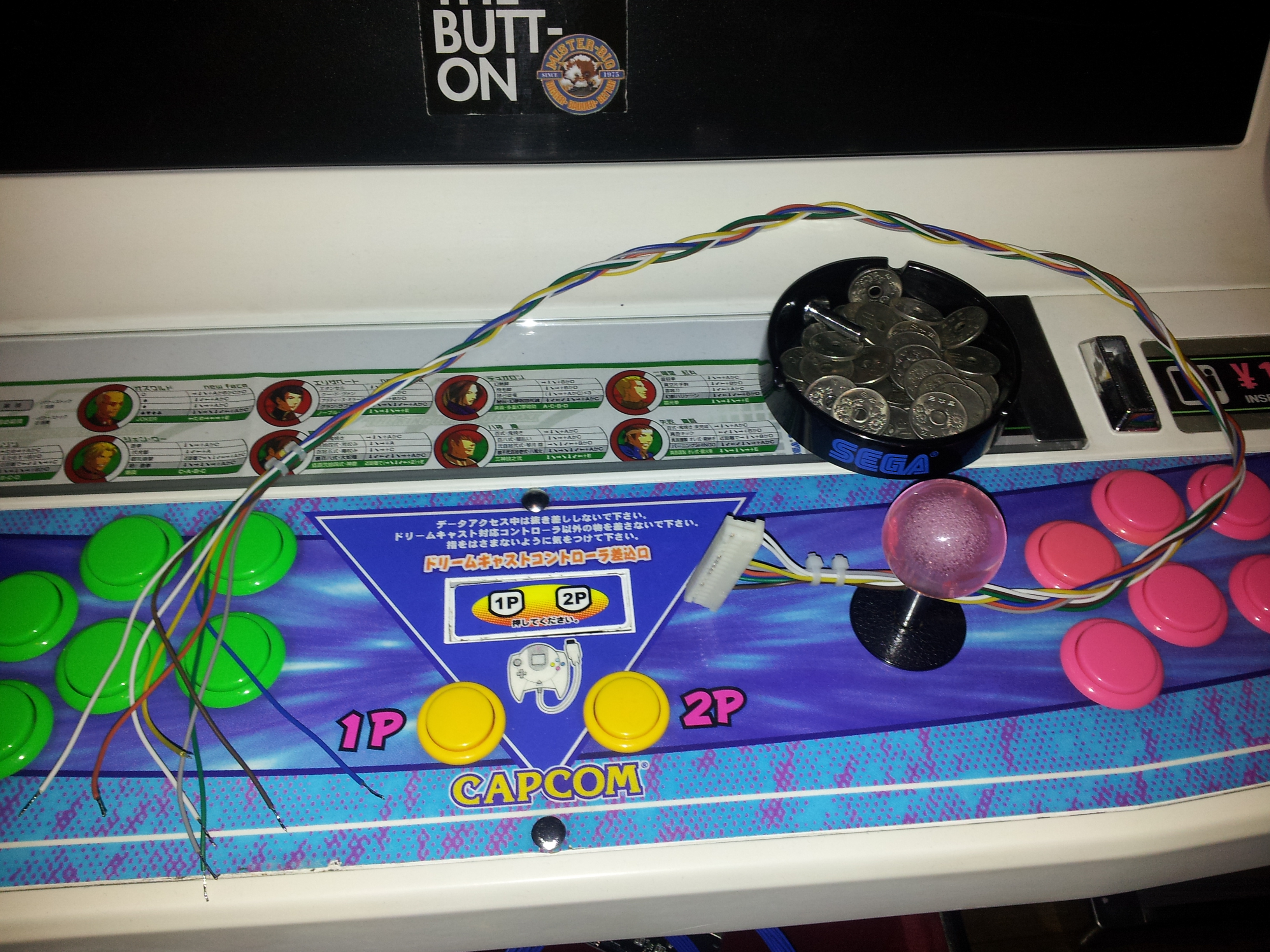

C'est quoi ce panel? Avec la manette dreamcast

[VladTepes]

C'est un panel Naomi qui permet de brancher des manettes (et carte mémoire ?) Dreamcast. Il est compatible avec certains jeux comme Marvel VS Capcom 2.

[naku]

oui tout a fait,
et ce sont les même connectiques que la pcb de la manette donc dans l'idée j'ai désossé 2 manette pour récupérer les câbles une dream jap dans la NAC en VGA et a moi le plaisir des lightgun sur Dream (HOD2, virtua cop2, silent scope, confidential mission, death crimson etc... et crazy taxi et autre avec le volant etc...

Ça m’évite la dédié et les lightgun sur la NAC hummmmm

[VladTepes]

Pas con pour le light gun, je n'y aurais pas pensé.
