Salut à tous,


Je me décide à créer un topic identique à celui de Xingothx (big up copain , tous ses travaux se passent ici : LES WIPS DE XINGOTHX ) regroupant mes WIPs et FEEDBACKS passés, actuels et futures, qui pourra inspirer ou aider celles et ceux qui souhaiteraient bricoler !



WIP n°1 : MODIFICATION D'UN TOPPER DAYTONA USA 2 POUR LE TRANSFORMER EN LUMINAIRE DE GAMEROOM





Mod Topper Daytona - Partie 1

Mod Topper Daytona - Partie 2

Mod Topper Daytona - Partie 2.5

Mod Topper Daytona - Partie 3

Bonus Stage de Bobi pour éclairer les 2 néons latéraux







WIP n°2 : Fabrication d'un pied avec système de rotation pour TV LCD





Pied rotatif pour TV LCD - Partie 1

Pied rotatif pour TV LCD - Partie 2







Feedback n°1 : Présentation, Tests et Gros Comparatif de l'Affichage de 7 Ecrans Arcade.


Comparatif de 7 Ecrans Arcade - Introduction





Feedback n°2 : Relevé de puissance des bornes japonaises + bonus


Article complet (en cours de réalisation)



Always Stay Tunned !

[bobi]

Ca tombe bien j'ai aussi ce topper qui me sert à rien et qui me prend de la place dans le garage , je vais suivre suivre ce topic avec intérêt
(message subliminal , j'attends toujours ta réponse à mon MP )

[Takki]

J y connais rien mais je suis sur d une chose le faire clignoter c est possible mais il te faudra deux prise , faut un variateur comme pour une guirlande électrique ça se faisait avant .

[Heavyarms]

WIP n°1 : MODIFICATION D'UN TOPPER DAYTONA USA 2 POUR LE TRANSFORMER EN LUMINAIRE DE GAMEROOM


Pour vous expliquer un peu ce que je souhaite faire voila le topo. J'ai réussi à récupérer un topper de borne Daytona USA 2 en superbe état (vraiment nickel, merci Xingothx au passage de me l'avoir ramené, coupain !!!! ). Je ne vous cache pas la surprise en voyant la taille du monstre ! Voyez plutot par rapport à une porte



Et en réalité, je souhaite le mettre en décoration dans ma Gameroom. Voila pourquoi je souhaite donc le brancher au 220V d'une prise electrique pour que je puisse l'allumer.

Avant toute chose, voila les 2 cables qui sortent de l'arrière du topper (je pense que l'un des 2 cables sert à allumer le néon centrale, l'autre les 2 ampoules latérales qui indiquent le leader, pouvez vous me le confirmer ?):



Alors j'ai plusieurs questions à ce sujet :

1/ Comment faire pour relier le topper au 220V via ces cables ? Puis je juste bidouiller les cables d'origines avec une prise et brancher le tout directement ou dois je passer par un transformateur ?

2/ Pourrais je séparer l'allumage du néon centrale et des ampoules latérales ? Mon idée en fait d'allumer en permanence le néon mais de faire clignoter les ampoules latérales de temps en temps.

3/ Un variateur existe t'il pour configurer le clignotement des ampoules latérales ?

Merci à vous !

[Firewall]

Pour le néon c'est du 230 volts classique.
Tu dois avoir trois fils (Phase / Neutre / Terre)
Dans la logique, la terre est un conducteur vert/jaune. Tu peux brancher les autres dans le sens que tu veux s' il n'y a pas de couleurs sur les fils (sinon, le bleu est le Neutre en général)
Pour tes ampoules latérales, il faudrait savoir sous quelle tension elles fonctionnent. Il faudrait demonter une ampoule pour en être sûr.
Je pencherai pour du 12 volts, mais a confirmer quand même.
Pour ton clignotement, soit un montage a base de boitier de guirlande comme indiqué plus haut, soit il faudrait trouver un montage simple sur le net.
Si un clignotement regulier te suffit, tu peux trouver des "centrales clignotantes" dans les magasins qui vendent des automatismes de portails. Ce sont de petits montages que l'on insère dans les feux clignotants des portails, on en trouve en 12/24/230 volts.

[bobi]

les 3 fils sont rose/jaune/bleu (sur le mien)

[Firewall]

les 3 fils sont rose/jaune/bleu (sur le mien)

Donc, logiquement, rose : phase / jaune : terre / bleu : neutre.
Mais pour en être sûr il vaut mieux suivre les fils jusqu'au ballast du néon.

[Takki]

J ai un commutateur de guirlande qui traine quelques part si tu le veux Alex je te ramène a la second strike

[bobi]

J'ai fait ma part du boulot , je laisse le soin à Heavy de démonter

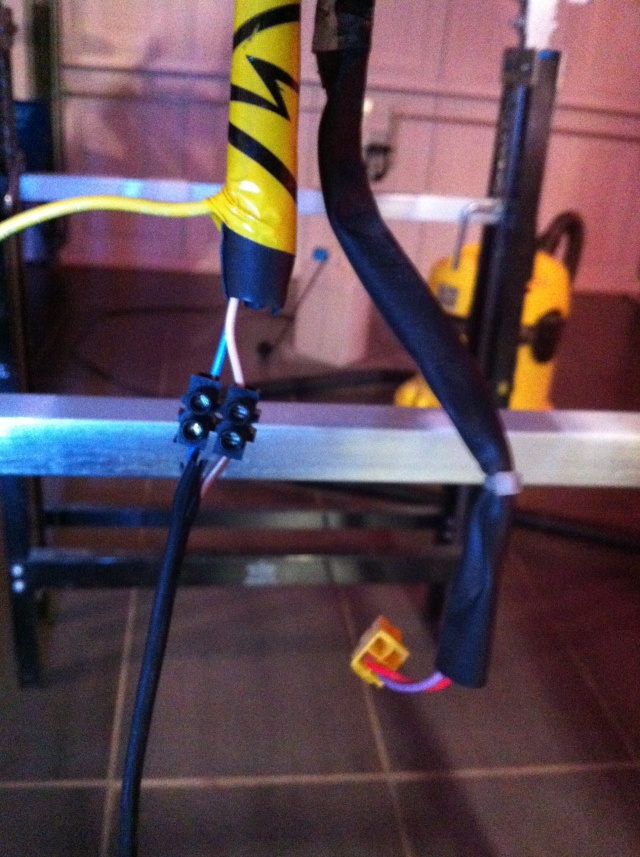

[bobi]

Attention Bob La Bricole

montage motherfuck

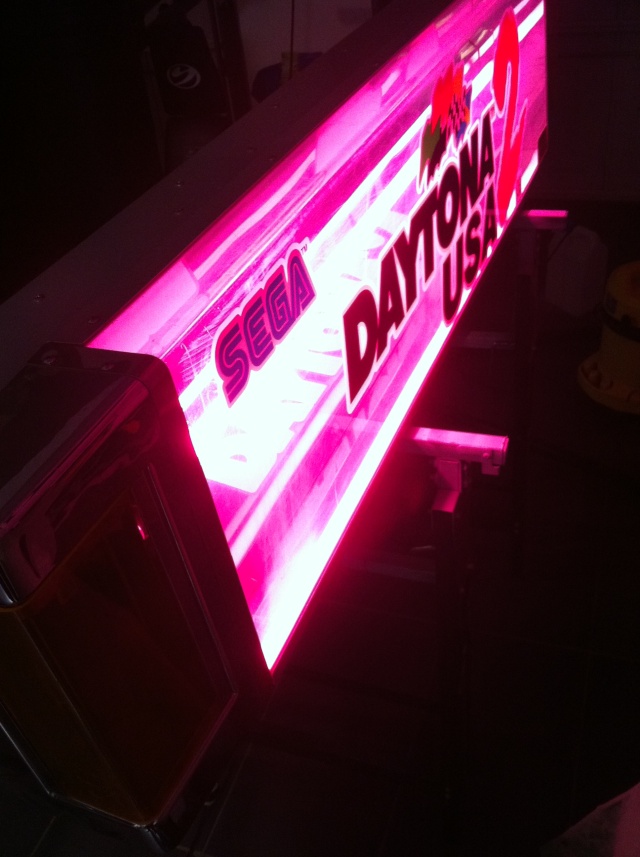

résultat unbeulibeubeul





PS : Heavy dit fantomas , envoie moi un MP

[stickcross]

Ce technicien

Et les loupiotes faignant?

[bobi]

Contrairement à Heavy je veux que les feux latéraux s'allument en même temps que le néon centrale .
Sur le câble du néon centrale il est écrit 230v (on le savait) , par contre sur les latéraux il est écrit 110v
Est il possible de faire un montage pour que tout s'allume ensemble ?

[_n3o_]

ouais mais il te faut un transfo 220->110

tu fout sur le 220 ton trasfo et tes neons et le tour est joué

220 ---Neons
I_______transfo---->lampes laterales

Aprés voir si ca vaut pas plus le coup de readapter tout ca pour foutre des ampoules 220 (vu la taille du topper ca cachera le transfo mais bon si on peut s'en passer ...)

[bobi]

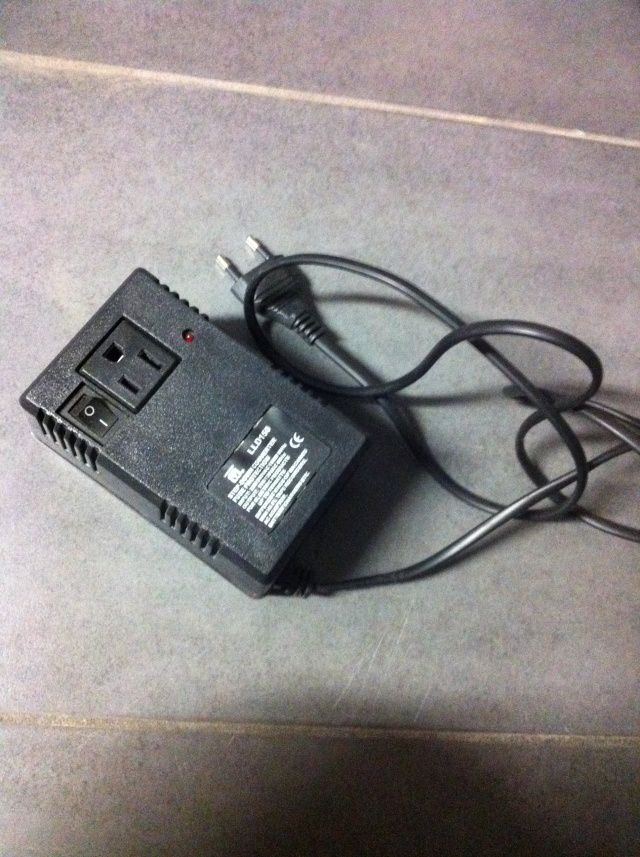

je branche tout la dessus ?

[bobi]

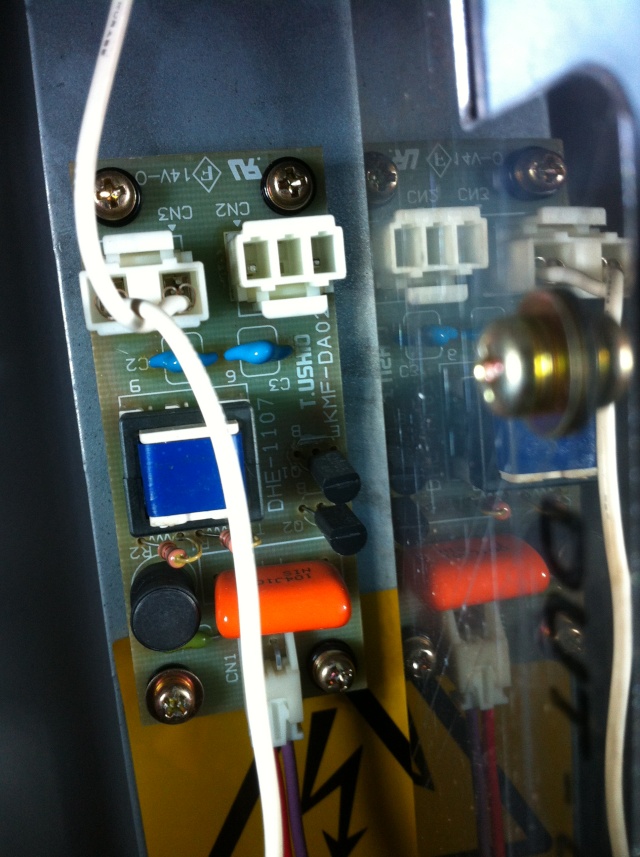

voila comment c'est foutu derrière l'un des néon latéral
les 2 fils blancs sont reliés à l'extrémité du néon et se rejoignent pour se brancher sur cette carte puis les cables rouge & violet sont les fils où il est écrit 110V
cette carte sert à faire clignoter le néon et également a transformer le 220V en 110V ?

[bobi]

un peu d'aide

[stickcross]

Vu ce qu'il y a sur la carte en photo c'est juste un bête transfo 220/110, l'allumage et l'instinction dois surement ce faire à l'aide d'une carte dans le cab piloté par le jeux lui même.


Jeux-----carte relais ----- neon droit
L____ neon gauche

[bobi]

donc je peux brancher les cables blancs direct au 220V ?

[stickcross]

Pardon je me suis fais un vélo, j'ai dis une connerie, tu dis qu'il y a marqué 110V sur le cable qui va sur les petit tranfos des lampes externe.

c'est donc des petit transfo qui fond 110v vers ???, il ne faut donc pas les connecter direct en 230

Tu peut démonter une lampe externe pour voir ce qu'il y a d'inscrit dessus stp?

[bobi]

comme je l'ai dit les 2 fils blancs sont reliés à l'extrémité du néon et se rejoignent pour se brancher sur cette carte
puis les cables rouge & violet partent de cette carte pour sortir du topper afin de les brancher sur la borne et sur ces fils il est écrit 110V

[stickcross]

Les fils qui sortent du topper sont la pour alimenter celui ci.
Le neon central en 230v comme tu la deja fait et il faut aussi fournir du 110v sur l'autre connecteur qui va sur les lampes externe. Si tu fait ça tout sera éclairé en fixe

Je pensé que dans le jeux il y avais une gestion du player qui est en 1 ere position dans la course mais apparemment non car il n'y a que 2 fils pour les lampes externe. J'ai fait la confusion avec un autre racingcab.
Par exemple le joueur de gauche est en tête la lampe de gauche s'allume.

C'est pour cette raison que je parlai d'une carte de gestion entre le stack du jeux et le topper.

Aprés si tu peut nous dire exactement ce qu'il y a écrit sur la lampe et pas sur le petit tranfo on pourrai peut etre strapper ces petites carte, car si les lampes sont en 230v c'est tout bon, mais je sent plus un truc en basse tension 24v ou 12v.

[bobi]

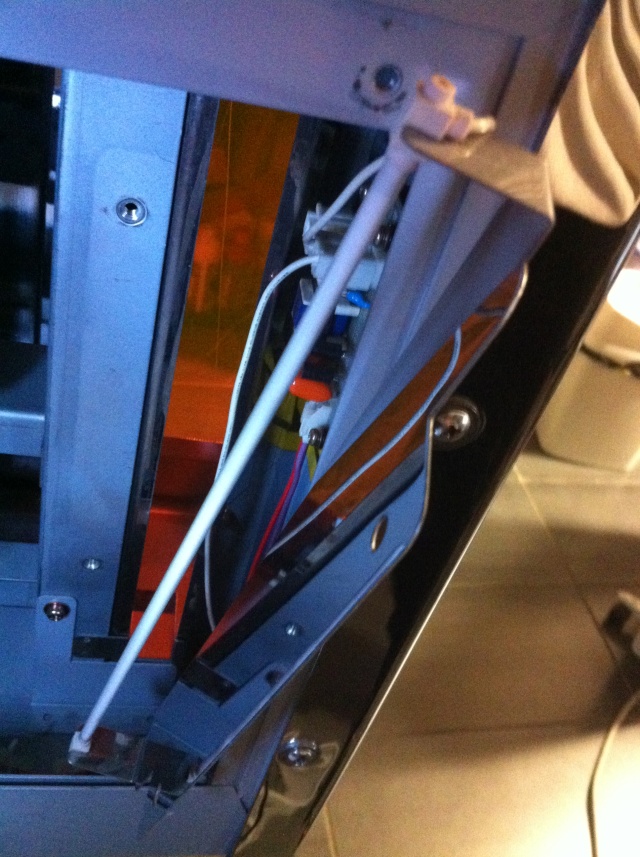

voila le néon démonté , il doit faire 5mm de diamètre donc rien d’écrit dessus

[bobi]

sur la plaque il y a ces références t.ushio kmf-da02 et dhe1107
et en allant sur google avec dhe1107 http://www1.ocn.ne.jp/~hamaene/page8.html

[stickcross]

Tu peux faire une belle photo de cette petite carte stp pour bien voir sur quoi sont connecté les fils blanc, d’après google elles peuvent sortir trois tension du 5 du 12 et du 24V.
