Potard pour 2 enceintes 8ohms

Vous voulez parler de système d'arcade, de borne d'arcade, de joystick, de hardware console. Vous voulez des infos sur un point technique, c'est ici.
Message
Auteur
Avatar de l’utilisateur
Sebbeug
stick de zinc
Messages : 330
Inscription : 29 nov. 2017, 23:50
A remercié : 0
A été remercié : 0

Potard pour 2 enceintes 8ohms

#1 Message par Sebbeug »

Sur ma borne, j'ai refait le câblage JAMMA à neuf.
Je voulais rajouter un potentiomètre pour le son (2 enceintes de 8 ohms câblées en série).
J'ai testé avec un potard d'1K ohm, mais ça ne me parait pas adapté, le son perd au moins 50%.

Mes cours de physique sont un peu éloignés... Je veux bien un peu d'aide :D

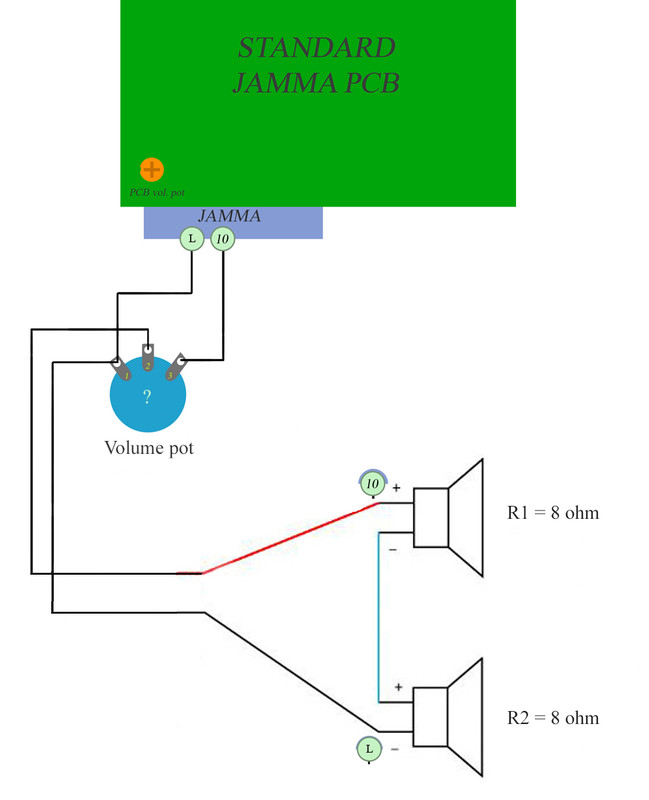

Voici un schéma de mon câblage son :

WIP de ma TAITO Canary
https://sebbeug.fr/canary

Avatar de l’utilisateur
Joe_Musashi
stick de bronze
Messages : 114
Inscription : 04 août 2018, 10:49
Localisation : Guyancourt (78)
A remercié : 0
A été remercié : 0

Re: Potard pour 2 enceintes 8ohms

#2 Message par Joe_Musashi »

Hello,

Les haut-parleurs de 8 Ohms branchés en série c’est conforme à l’origine? Sauf erreur ils sont plutôt branchés en parallèle sur un câblage jamma standard.

Avatar de l’utilisateur
Sebbeug
stick de zinc
Messages : 330
Inscription : 29 nov. 2017, 23:50
A remercié : 0
A été remercié : 0

Re: Potard pour 2 enceintes 8ohms

#3 Message par Sebbeug »

Je ne saurais pas te répondre...
WIP de ma TAITO Canary
https://sebbeug.fr/canary

Raphc43
stick de bronze
Messages : 103
Inscription : 05 janv. 2020, 14:49
A remercié : 0
A été remercié : 0

Re: Potard pour 2 enceintes 8ohms

#4 Message par Raphc43 »

Il faut nous dire ce que tu va brancher sur le jamma . Avec la puissance et l impédance de l ampli . Pc , pcb, rpi ?

Par exemple tu as 40w de puissance sur 8ohm d impédance (côté ampli)

Si tu prends 2 hp de 20w 8ohm en série tu aura 16ohm sur ton montage et besoin de 40w . Le problème sous 16ohm tu divise par 2 la puissance de l ampli... donc 20w de puissance sortie ampli pour 40w en hp

L idéal serait d avoir une puissance équivalente entre ampli et hps.

Donc dans le cas de mon exemple soit 2hps en parallèle de 16ohm ou 2hps de 4ohms en serie pour avoir 8ohm de montage. Ce qui donnera 40w pour 40w.

Avatar de l’utilisateur
Sebbeug
stick de zinc
Messages : 330
Inscription : 29 nov. 2017, 23:50
A remercié : 0
A été remercié : 0

Re: Potard pour 2 enceintes 8ohms

#5 Message par Sebbeug »

Merci pour ta réponse. Je vais la relire 2 ou 3 fois pour bien comprendre... Mais pas simple :)
WIP de ma TAITO Canary
https://sebbeug.fr/canary

Raphc43
stick de bronze
Messages : 103
Inscription : 05 janv. 2020, 14:49
A remercié : 0
A été remercié : 0

Re: Potard pour 2 enceintes 8ohms

#6 Message par Raphc43 »

Sur internet tu trouve plein d exemple pour comprendre l impédance en serie ou para.

D ailleurs sur ma kyotaro le son n est pas bon du tout . Je suis branché sur le Jack du rpi. Il faut que je trouve un ampli intermédiaire. Ou brancher directement sur le rpi2jamma de aje. Il faut que je regarde les caracterisques.

Avatar de l’utilisateur
Sebbeug
stick de zinc
Messages : 330
Inscription : 29 nov. 2017, 23:50
A remercié : 0
A été remercié : 0

Re: Potard pour 2 enceintes 8ohms

#7 Message par Sebbeug »

En fait, le son peut passer de bon à pas bon du tout selon ce que j'utilise à la source (en gros si ampli du son ou pas).
Compliqué cette histoire...
Je vais rester basique et peut être oublier cette histoire de potard volume.
WIP de ma TAITO Canary
https://sebbeug.fr/canary

Répondre
