Ma Naomi, je la deplace et la c'est le drame (maj 29/04: 2 révisions de platine ?)

[robinmasters]

Tu peux essayer d'augmenter le screen sur la tht pour voir si tu vois quelques que chose sur l'ecran

j'ai deja essayé, rien ne s'affiche.

Apres changement de tht j'avais remarqué que l'image n'arrivait qu'apres avoir tourné le screen a plus de 75%.
en dessous y a aucune image.
ca m'avait étonné, en dessous de 75% pas d'image et un gros grésillement au niveau de la tht et neck.
au dessus de 75% l'image est la et plus de grésillement.

normal ou pas ?
je me dis que c'est comme ca que fonctionne la thr hr diemen...

[lencouet]

Essayes de remplacer la resistance 68k par une 100k

[robinmasters]

Essayes de remplacer la resistance 68k par une 100k

Je teste ça dès que possible.

Sinon j'étais sur le point de commander un tas de composants hors capkit : condensateurs de sécurité, diodes et transistors
Et je me rends compte qu'entre les 2 versions (que je connais) de manuel 29e31s (Rev 0 et Rev B) il y a des différences sur les valeurs des différents composants.
Exemple :
Rev 0:
-C416 3300 pF 2000V
-C422 3600 pF 1600V

Rev B:
-C416 3900 pF 2000V
-C422 5600 pF 1600V

Je m'arrête là pour les exemples.

La question c'est, est-ce que la revision c'est la révision du manuel, qu'ils auraient corrigé au fil du temps ?
ou est-ce que c'est la révision de la platine, qui existerait en plusieurs révisions ?

[lencouet]

C'est plutôt la platine pour m'adapter aux différents tubes

[robinmasters]

C'est plutôt la platine pour m'adapter aux différents tubes

ah, je pensais plus a une nouvelle revision du manuel pour des corrections. j'ai 3 platines chez moi, je vais voir si y a mention de révisions sur les platines.

j'ai mis une résistance de 100kohm, pas d'image. logique car la 68k est toujours bonne.

[lencouet]

La 100k c est pour augmenter la tension du screen
Donc meme en augmentant le potentiomètre toujours pas de différence?

[robinmasters]

La 100k c est pour augmenter la tension du screen
Donc meme en augmentant le potentiomètre toujours pas de différence?

non rien de rien.
ca gresille au niveau de la tht mais peut être pas autant que quand y a l'image.
je vais changer toutes les résistances autour de la tht

[lencouet]

Non ca sert a rien

[robinmasters]

Non ca sert a rien

why ?

[lencouet]

1 tu as peux de chance de trouver la panne en changeant des résistances au hasard
2 dans 99% des cas une résistance coupé est le résultat de et non une cause
3 dans le dépannage à part les résistances inf à 10 ohms qui sont souvent montées en sécurité les autres on en change presque jamais

[lencouet]

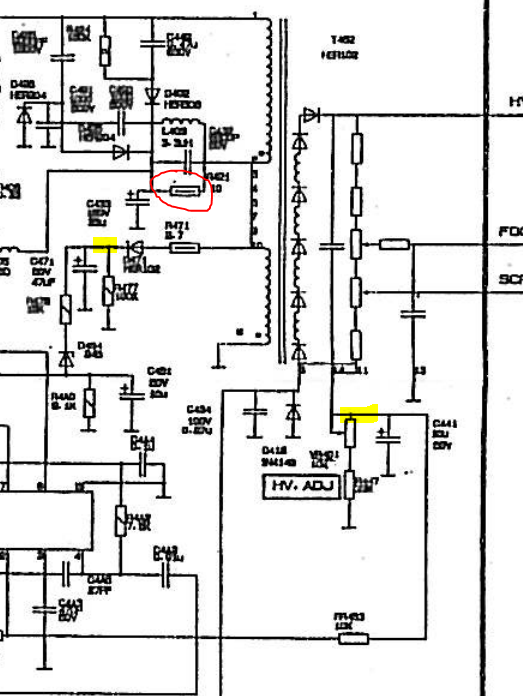

peut tu vérifier les tension sur les point matérialisés en jaune et verifier la resitance entouré en rouge

[lencouet]

Des news?

[robinmasters]

j'ai pas pu bosser dessus cette semaine.
juste une chose, est ce que t'as la transcription en Rxxx de la resistance que tu veux que je change ?

[lencouet]

Salut
Je ne comprend pas ce que tu veux dire par transcription ?
Je ne demande pas de changer mais vérifier

[RAPH MAC FLY]

Alors les gars, ça en est où?

[lencouet]

Pas de nouvelles

[robinmasters]

j'ai pas encore eu le temps les gars. bientot

[manimani]

j'ai pas encore eu le temps les gars. bientot

feignasse va

[robinmasters]

j'ai pas encore eu le temps les gars. bientot

feignasse va

lol si tu veux passer donner un coup de main, c quand tu veux

[manimani]

Faudrais que je passe, mais pas pour ça, je suis pas fou, je sais à quel point c'est laborieux

[robinmasters]

Faudrais que je passe, mais pas pour ça, je suis pas fou, je sais à quel point c'est laborieux

on organise ca rapidos

[robinmasters]

peut tu vérifier les tension sur les point matérialisés en jaune et verifier la resitance entouré en rouge

salut, je n'ai pas pu faire correspondre le schema et la platine pour les points en jaune. désolé.
si ca peut aider:


la résistance (r421 a priori) fait 10ohm. et elle est ok.

etant donné que j'essaie d'apprendre tous les jours (internet) mais que je suis une quiche, ce serait ptet pas mal de comparer les composants du combo 2 (celui sur lequel je bosse) avec ceux du combo 3 (donné par citrikelektrik) qui a des soucis mais s'allume toujours.
le combo 1 je le garde comme donneur d'organes.

je suis preneur de tout cours ou mode operatoire sur le test d'un circuit électronique, recherche de court circuit, lecture d'une carte etc....
si vous avez ca quelque part ca m'aiderait beaucoup.

[Alex 76]

Salut ,
As-tu trouvé la panne de ta platine sanwa ?
La mienne sur ma Naomi vient de lâcher , l’écran ne s’allume plus , et pas de lumière au cul du tube !

[robinmasters]

Salut nan a un moment donné j'ai arrêté.
J'ai eu jusqu'à 4 ou 5 combos. J'ai réussi à en faire marcher un du lot et le reste j'ai vendu.
C'est vraiment de la merde ces platines. Bon courage

[Alex 76]

Bon, il faut que je trouve une platine sanwa maintenant , si tu connais quelqu’un qui a ça à vendre, tiens moi au courant
