Extend menu SEGA New Net City !!! Info, tuto ...

[Nicomyst]

Il y a pas de bouton sur cette borne à part la géométrie et le volume !
Juste un "hv adjust" sur la platine.

[Kretinou]

C'est un effet assez classique sur les NNC. J'ai moi-même ce "souci" sur ma NNC mais ça reste assez discret sur du MVS chez moi. Par-contre, c'est vrai que je l'ai remarqué sur du Taito F3, mais c'est vivable.

Tu ne pourras pas corriger cette déformation via le menu OSD de ton écran. Il te faut passer par le menu caché. Jusqu'à ce jour, personne à ma connaissance n'y est entré via une combinaison de touche comme on peut en avoir sur les autres bornes. Néanmoins, il existe une feinte...

En discutant un jour avec un allemand, il m'a assuré que grâce à l'ajout d'un potentiomètre il pouvait atteindre ce fameux menu :

I have plugged a 10k poti between menu (function) and ground....
when I adjust 5k on the poti and press the button, I get the geometry setup onscreen, 0 ohm I get the menu where I can change the colors and when I adjust the poti to 3 k I can change the hsync....

Mais voilà, mes connaissance d'électro sont quasi inexistantes Par-contre je l'ai vu de mes yeux sur des photos, l'accès au menu caché est possible grâce à cette technique. D'ailleurs j'ai des photos d'une Egret3/moniteur Toshiba où on voit bien la correction qui nous concerne :

Avant:
http://www.neo-arcadia.de/to2.jpg

Après:
http://www.neo-arcadia.de/to3.JPG (l'ajustage n'est pas encore terminé)

Il a passé de 48 à 52 sur l'OSD Hsnyc.

Une telle technique ferait que le Toshiba excellerait en supériorité sur le PFX Sanwa de par sa qualité d'image et, avec cette manip, l'accès au menu caché.

Enfin bref, si un électro passait par-là et pouvait faire un tuto sur la pose d'un potentiomètre sur la CM de la borne, je pense que tous les possesseurs de NNC pourraient lui baiser les pieds à vie.

J'ai aussi entendu parlé d'une manip avec un multimètre (est-il possible de remplacer un potentiomètre par un multimètre pour une manip non définitive ? ). Bref, si un jour quelqu'un pouvait nous aider ...

Kaneda56 bordel !

[Nicomyst]

Whoua ! Je sent qu'on chauffe !
Une petite photo de mon pb sur du mvs :
http://img802.imageshack.us/i/imagezyl.jpg/

Pourquoi avec mame je n'ai aucun pb ? Et l'inverse du gnet :
http://img585.imageshack.us/i/imagefh.jpg/

[Kretinou]

C'est en parti dû à la fréquence de la PCB qui en est la cause. Faut savoir que les différents systèmes n'ont pas la même fréquence. Par exemple, plus on s'éloigne du 60hz, plus le risque de déformation peut se produire. Par ex., du MVS c'est à 59.19 Hz alors que du CPS-2 c'est du 59.63 Hz. Si la différence semble faible sur les chiffres, l'influence est conséquente. Il y a aussi un effet pervers qui est celui de la platine récente. La platine de la NNC n'est pas très flexible avec des jeux antérieur à 1992 (environ). Si tu passes par un jamma to jvs de type Namco/Konami tu n'auras aucun problème avec ce type de platine (platine + fréquence). Par-contre, à regarder ta déformation sur ton écran pour le MVS, je le trouve plutôt fort comparé au mien MAIS

Moi j'utilise une autre méthode pour passer mon MVS. J'ai intégré un jamma harness dans ma borne : http://triplemoonstar.brinkster.net/the ... ockid=1577. C'est un câble qui est fait pour les NNC et qui s’intègre facilement (faut juste démonter un peu la jambe de la borne mais rien d'insurmontable). Les points positifs c'est qu'avec ce jamma tu gagnes en contraste. Si pour un CPS-2 il me faut mettre mon contraste à 60% avec un Namco/Konami jamma to jvs converter avec ce jamma harness je n'ai qu'à mettre le contraste à 35% (pas plus sinon c'est trop fort ). Le problème c'est avec certains systèmes comme du system 16 ou autre vieux trucs, j'ai soit l'image qui ne passe pas, soit le son qui est stoppé. Ces jeux passent en revanche nickel avec le Namco/konami converter.

Donc il est possible que ton converter accentue cette deformation sur MVS. Il faudrait que je teste les 2 possibilité avec le MVS pour voir.

[Nicomyst]

J'utilise pas de converter !
Elle est arrivée câblée jamma et jvs.

Pour le contrast et la luminosité j'ai fais reset pour voir les réglages d'usine :
Cont : 100
Lum: 50

Avant ça j'avais réglé sur cont 30
Lum 60

Merci pour l'aide on va y arriver !
J'ai la notice de la borne mais je comprend rien au jap...
Il existe peut être une combinaison de bouton pour le menu extend ?
Pour valide le reset il faut appuyer sur deux bouton de réglage en même temps.

[Kretinou]

J'utilise pas de converter !
Elle est arrivée câblée jamma et jvs.

Pour le contrast et la luminosité j'ai fais reset pour voir les réglages d'usine :
Cont : 100
Lum: 50

Avant ça j'avais réglé sur cont 30
Lum 60

Merci pour l'aide on va y arriver !
J'ai la notice de la borne mais je comprend rien au jap...
Il existe peut être une combinaison de bouton pour le menu extend ?
Pour valide le reset il faut appuyer sur deux bouton de réglage en même temps.

Le brightness je le laisse à 50%
Pour le contraste, ça varie :
MVS 55-60% env. (mais j'ai remarqué qu'un MOTW ou KOF2003 bouffent un poil +)
CPS-2 35% env.
etc

Sinon, comme dit avant, il y a certainement une combi de boutons pour le menu extend mais personne ne l'a trouvé à ce jour (à ma connaissance). Pour le reset, oui je connaissais.

[Nicomyst]

J'ai vu ton cable, le mien est d'origine mais beaucoup moins évolué ! C'est quoi tout ces connecteur ?

[Kretinou]

C'est un câble RiverService : http://www.rs2006.co.jp/j/harnes/index.html
Il est pas mal. Il permet de faciliter un panel 7 boutons de type :

ABCD
EFG

Je pense que tu dois avoir celui-là ? :

http://triplemoonstar.brinkster.net/the ... mawire.jpg

[Nicomyst]

Non c'est pas celui la, je crois que c'est un sega d'origine.
http://img98.imageshack.us/i/imagefgu.jpg/
http://img805.imageshack.us/i/imageydc.jpg/

Et ça c'est quoi ?
http://img192.imageshack.us/i/imagecph.jpg/

Sur la notice de la borne il y a un passage qui a l'air intéressant, je vais le photographier pour le faire traduire par un jap !

[Kretinou]

Non c'est pas celui la, je crois que c'est un sega d'origine.
http://img98.imageshack.us/i/imagefgu.jpg/
http://img805.imageshack.us/i/imageydc.jpg/

Ha ouais, je n'avais jamais vu ça. C'est bien foutu.

Et ça c'est quoi ?
http://img192.imageshack.us/i/imagecph.jpg/

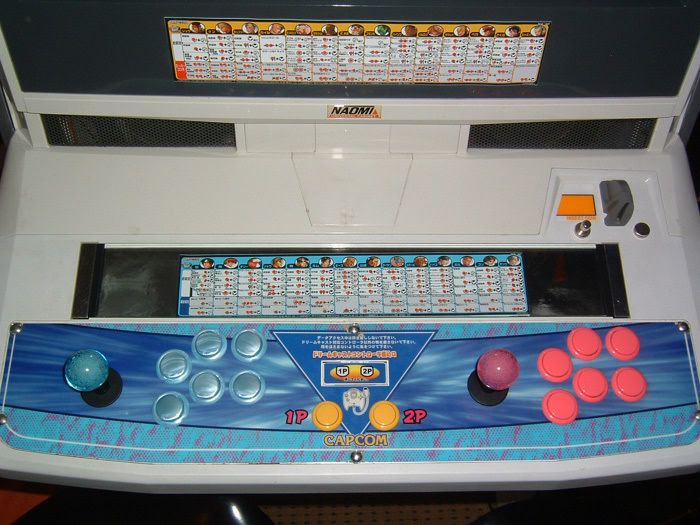

Sans dire trop de bêtises ce sont des câbles qui se branchent sur un panel Capcom VMU. C'est un panel pas courant du tout avec une petite trappe en son centre qui permettait de brancher 2 manettes DC. C'est du pur officiel hein. Je pense que c'était pour jouer à un Capcom Vs SNK sur Naomi ou un truc du genre. J'avais ces câbles mais vu que le panel est difficilement trouvable et que j'avais besoin de place dans la jambe de ma borne, je les ai virés. Voici une photo de ce fameux panel (moche à mon goût) :

[luke2fr]

Si tu passes par un jamma to jvs de type Namco/Konami tu n'auras aucun problème avec ce type de platine (platine + fréquence). Par-contre, à regarder ta déformation sur ton écran pour le MVS, je le trouve plutôt fort comparé au mien MAIS

J'ai eu mon premier contre exemple le weekend dernier.
J'ai le jamma to jvs namco (et un pfx), et la PCB du jeu Hellfire n'affichait rien du tout. Le reste semblait ok.
La meme pcb fonctionnait nickel dans ma new astro.

[Kretinou]

Oui mais toaplan et seibu c'est les pcb de merde par excellence niveau compatibilité. J'ai une Seibu Zero Team qui ne passe pas sur ma NNC, supergun + crt mais sur ma Capcom Cute oui.

[Nicomyst]

Passage de la notice en jap si il y a un tarducteur ?

http://img849.imageshack.us/i/imagenhx.jpg/

Une piste non testé :En branchant le connecteur de la platine de reglage ( celui que l'on voit branché sur la photo) à l' emplacement libre ? ( exactement le même connecteur 5 fil)

http://img155.imageshack.us/i/imageoo.jpg/

[Nicomyst]

J'ai trouvé un autre bouton de réglage :
Avec écrit LA02

http://img717.imageshack.us/i/imageaak.jpg/

[Nicomyst]

Up ! Un traducteur dans la place ?

[Wovou]

Le premier qui trouve comment accéder à ce menu, je lui fais un bisou

On a mis 5 ans à trouver comment acceder à celui de la blast, et tsukune y est arrivé (laissé appuyé 5sec sur la flèche du bas). On va bien y arriver pour la new net !!

[Nicomyst]

5 ans !

[Wovou]

Et ouep... les premières blast osd sont arrivées en 2003 et la solution a été trouvée fin juillet 2008....
viewtopic.php?f=14&t=14862&p=267080&hilit=blast#p267080

[Nicomyst]

J'ai trouvé un autre bouton de réglage :
Avec écrit LA02

http://img717.imageshack.us/i/imageaak.jpg/

Le bouton sert à déplacer le menu sur l'écran.

[Nicomyst]

Passage de la notice en jap si il y a un tarducteur ?

http://img849.imageshack.us/i/imagenhx.jpg/

Une piste non testé :En branchant le connecteur de la platine de reglage ( celui que l'on voit branché sur la photo) à l' emplacement libre ? ( exactement le même connecteur 5 fil)

http://img155.imageshack.us/i/imageoo.jpg/

J'ai resté le changement du connecteur et : rien ...

[IcArE]

Je fais des tests de mon coté également Nico

Et je test bientôt avec un jvs to jamma pour l'image qui penche

On se tiens au jus

[Nicomyst]

Je fais des tests de mon coté également Nico

Et je test bientôt avec un jvs to jamma pour l'image qui penche

On se tiens au jus

Oui je sais c'est cool ! mais c'est un jamma to jvs et pas un jvs to jamma
à bientôt !

[IcArE]

Oui... (marrant ce smiley)

[Nicomyst]

Salut ! Tu peux me donner les coordonnées de l'allemand pour que je lui envoi un mp Je pense pouvoir y arriver avec des explications plus précises sur son montage

C'est un effet assez classique sur les NNC. J'ai moi-même ce "souci" sur ma NNC mais ça reste assez discret sur du MVS chez moi. Par-contre, c'est vrai que je l'ai remarqué sur du Taito F3, mais c'est vivable.

Tu ne pourras pas corriger cette déformation via le menu OSD de ton écran. Il te faut passer par le menu caché. Jusqu'à ce jour, personne à ma connaissance n'y est entré via une combinaison de touche comme on peut en avoir sur les autres bornes. Néanmoins, il existe une feinte...

En discutant un jour avec un allemand, il m'a assuré que grâce à l'ajout d'un potentiomètre il pouvait atteindre ce fameux menu :

I have plugged a 10k poti between menu (function) and ground....
when I adjust 5k on the poti and press the button, I get the geometry setup onscreen, 0 ohm I get the menu where I can change the colors and when I adjust the poti to 3 k I can change the hsync....

Mais voilà, mes connaissance d'électro sont quasi inexistantes Par-contre je l'ai vu de mes yeux sur des photos, l'accès au menu caché est possible grâce à cette technique. D'ailleurs j'ai des photos d'une Egret3/moniteur Toshiba où on voit bien la correction qui nous concerne :

Avant:
http://www.neo-arcadia.de/to2.jpg

Après:
http://www.neo-arcadia.de/to3.JPG (l'ajustage n'est pas encore terminé)

Il a passé de 48 à 52 sur l'OSD Hsnyc.

Une telle technique ferait que le Toshiba excellerait en supériorité sur le PFX Sanwa de par sa qualité d'image et, avec cette manip, l'accès au menu caché.

Enfin bref, si un électro passait par-là et pouvait faire un tuto sur la pose d'un potentiomètre sur la CM de la borne, je pense que tous les possesseurs de NNC pourraient lui baiser les pieds à vie.

J'ai aussi entendu parlé d'une manip avec un multimètre (est-il possible de remplacer un potentiomètre par un multimètre pour une manip non définitive ? ). Bref, si un jour quelqu'un pouvait nous aider ...

Kaneda56 bordel !

[IcArE]

J'ai pris contact avec le type qui est à l'origine du menu caché via le potard, mais apparemment il veut pas lâcher le morceaux...

J'ai bien envie de lui envoyer 3 de mes gars...
