Newgames Nstyle 25

[Ixeb]

Salut a tous,
je me suis enfin decider a acheter ce qui sera ma premiere borne.
j'ai eu une occas je l'espere pas trop mal.

http://hpics.li/78bfa1e

Apparemment l'ecran n'est pas marque, une enceinte sur deux fonctionne, les boutons fonctionnent mais sont a changer car vieux et abime.
Les sticks egalement dont un qui a l'air tres mal en point, ne bouge pas beaucoup et est tres raide.
l'autre marche tres bien (le noir)

http://hpics.li/efc50a3

les serrures ne fontionnent pas, donc en attendant de peter celle de derriere pour remettre l'ecran horizontalement je n'ai pas acces a l'arriere de la borne.

Il me faudrais un maximum d'infos car je suis un habitue des configs PC mais la j'avoue que je pige rien, il y a des cartes partout et j'ai peur de me prendre une decharge meme si la borne est eteinte, avec les condos et les bobines, j'y connait rien, je prefere me renseigner avant.

j'ai numeroter chaque element sur cette image
http://hpics.li/7d00741

Concernant l'ecran je le trouve assez sombre, peut etre mal regler ?

http://hpics.li/2e39c48

je l'ai receptionner aujourd'hui donc j'ai pris plusieurs photos, si quelqu'un de motiver peut me flecher l'ensemble des composants pour savoir deja de quoi il est question et m'expliquer un peu le fonctionnement en detail.

apparemment il y a une pcb pacman ou miss pacman vissé sur ce qui ressemble a un slot mvs (avec des boutons speakers et headphone)
il y a aussi des ports 1P et 2P peut etre pour y brancher des manettes de neo geo ? il y a une etiquette snk corporation, original Seal avec une reference 541863

http://hpics.li/5acd2ca

le monnayeur est en euros mais n'a pas l'air de fonctionner, pour tant il est brancher, la piece retombe tout le temps sans entre dans la caisse a monnaie.

http://hpics.li/1b2ba09

il y a un compteur de voltage, qui est toujours bloque sur 5.00

http://hpics.li/3b7ad3e

sur le tube de l'ecran, du moins partie visible du dessous, il y a enormement de potentiometre, un vert plus long que les autres et 8 blans plus petit.

http://hpics.li/0f8c7c0

d'autres petites choses non brancher dont je sait absolument rien.

http://hpics.li/80a05d1
et
http://hpics.li/2a5e31b

une plaque devant avec une carte dessus et deux potentiometres

http://hpics.li/7f194f0

un boitier dans fond de la borne avec des boutons a tourner marque "Fuse"

http://hpics.li/029d35f

J'ajoute des credits avec le bouton rouge

http://hpics.li/ebd9192

le peigne jamma fonctionne mais certains cables ne sont pas brancher, ni meme denude, principalement des verts.

http://hpics.li/4b2efd0

Le marquee ne s'allume pas , demonte ce donne ca, peut etres les ampules a changer

http://hpics.li/72a668c
et
http://hpics.li/048eaf2

c'est tous pour le moment a completer au fur et a mesure et des que j'aurais acces a l'arriere de l'ecran.

Merci pour votre aide et votre savoir

[Ixeb]

petite question je n'arrive pas a mettre les photos , elle sont heberge sur un site gratuit mais quand je met le liens dans les balises IMG il me dit impossible de determine la taille de l'image ?

[Ixeb]

Petit UP !
personne n'a de Nstyle ? juste pour m'expliquer a quoi correspond chaque element.

[kazu74]

Salut
Je ne suis pas un pro mais je peux peut etre répondre à quelques unes de tes questions:

- pour la rotation de l'écran: tu n'as pas besoin de passer par derrière la borne s'ouvre par l'avant "comme un coffre de voiture " il y a deux fixations à l’intérieur de la borne sous le panel tu les ouvre et ensuite tu as plus qu'à soulever.

- Ensuite les potentio à coté du bouton crédit il me semble que c'est le volume genre un potentio mono et l'autre stéréo mais je suis pas sur à 100% (J'avais trouvé la doc sur google en cherchant bien). D'ailleurs si tu a une enceinte qui marche pas ca vient peut etre de là.

- En ce qui concerne la platine de l'écran je te conseil d'attendre d'avoir accès à l’arrière de la borne avant d'y toucher parce que par l'avant on voit rien et même éteinte on est jamais à l’abri d'une chtouille quand on commence à tripoter cette partie. Tu trouveras aussi une doc super complète sur le dépannage d'écrans hantarex qui équipe généralement les N'styl elle est faite par un certain thierry il me semble ça t'aidera a identifer les potentio de réglage sur la platine et au cul du tube ( j'ai l'impression que ton écran tire un peu vers le rouge mais encore une fois je suis débutant )

Voila en esperant ne pas t'avoir raconté nawak !

[Ixeb]

ok merci pour les infos j'ai retrouver la notice dans le fond de la borne, mais ca ne parle pas de l'ecran.
je vient de basculer l ecran horizontalement mais l image reste verticale, je cherche deja une manip pour remettre l 'image normalement comme l'ecran.

je trouve aucune infos sur le net, les liens sont morts.

[kazu74]

alors pour l'image verticale ça n'a pas de rapport avec la position de l’écran en fait tu as des pcb horizontaux (pour y jouer tu laisse tn écran horizontale) et d'autres verticaux (comme ton pac man, pour y jouer tu mets ton ecran verticale) tu ne peux pas choisir c'est le jeux qui défini la position de ton écran. Et c'est la tout l’intérêt d'avoir une n'styl dont l'écran est facilement pivotable.
Alors pour les doc :
les écrans hantarex : http://atomicfe.com/ladite/Divers/depannage_mtc9000.pdf
la doc des n'styl se trouve sur cette page : http://arcade-system.com/index.php?opti ... Itemid=117

EDIT: Fais bien attention aux précautions à prendre lorsque tu tripote la platine de ton écran, hein! Je voudrais pas que la première personne que j'aide sur le forum clak les mains collées au tube.

[alban45]

Bonsoir,

Si c'est un jeu vertical, il restera toujours vertical.

si tu a un jeu horizontal, il restera toujours horizontal.

c'est bien un slot mvs, un slot 4 donc c est du stéréo. La seule chose qui te sera utile c est le réglage du volume (speaker).

pour ta pcb il faudrait connaitre son nom, un miss pacman de 1996 cela me laisse dubitatif.

le 5volts qui ne bouge pas, c'est normal.

pour ton écran, il faudrait les références du chassis, généralement la luminosité se trouve sur la tht.

Mais en tout cas cela n'est pas un hantarex mtc9000 ou 9110

de mémoire les nstyls ont une télécommande pour effectuer certain réglage.

bon courage.

[Ixeb]

Merci beaucoup ca m aide enormement je vais virer la pcb et la plaque en bois.
Par contre je ne sait pas ou brancher le peigne jamma sur le slot peut etre par l arriere.

Merci de votre aide me reste plus qu a comprendre les potentiometres.

[alban45]

oui le jamma est de l'autre coté.

mais avant de brancher :

1er s'assurer que ton peigne est bien au format jamma. Donc bien identifier le jeu brancher dessus.

et passer ton cablage en stéréo.

2eme avoir une cartouche mvs, car un slot sans cartouche c'est un peu comme avoir une guitare sans cordes.

[Ixeb]

comment m'assurer que le peigne est au format jamma ? la il est branche sur la pcb pacman, c'est possible que ca ne soit pas du jamma ?

et comment passer le cablage en stereo ? desole je debute, j'essaye de me debrouiller seul mais c'est complexe.

merci

[alban45]

bon a un moment faut arrêter...

et je vais pas être aimable désolé

faut faire un minimum de "je me sors les doigts du "

une petite recherche et tu a sur le net la connectique jamma et mvs

une autre recherche et tu a la connectique d une pcb ms pacman

donc la bien je me dis ahhh c est bien sur !

et surtout un peu d effort et tu fais des photos non floues et tu réponds à nos questions ! car sans ça, pour t'aider désoler sans marc de café j ai du mal !

[kazu74]

salut.
Bon je suis assez d’accord avec alban mais bon tiens ici tu as le schéma du câblage jamma + (neo geo sur la page que je t'indique)qui correspond à ce qu'il te faut pour ton slot il me semble.
http://www.system16.com/jamma.php
En gros c'est du jamma avec 4 boutons et le stéréo (le 4eme bouton n'est pas obligatoirement cablé). Si ton pacman est antérieur à une certaine date il est possible qu'il ne soit pas au standard jamma mais étant donné que tu as eu la borne avec le slot dedans et sans adaptateur je pense qu'elle est câblée jamma mais vérifie ! c'est long mais assez facile.

edit: si je te donne le schémas c'est bien évidement parce qu'il faut que tu vérifie que chaque pin du connecteur va bien au bon endroit ne t'occupe pas des control ils sont gérés par un pcb et ne sont donc pas directement reliés au connecteur jamma.

Maintenant c'est vrai que ça serais pas mal que tu cherche un peu toi même ce que je fais la ne te rend pas vraiment service : le mieux reste quand même d’apprendre les bases tout seul, c'est pas super compliqué et c'est vachement valorisant

[Ixeb]

merci beaucoup Kazu, je ne savait pas qu'il pouvais y avoir des differences de cablage sur le jamma, je vais faire sauter la serrure arriere et voir a quoi ressemble l'arriere du slot et eventuellement remettre a jour ce peigne jamma.
il me semble que mon ecran est un VNS2000 comme je n'ai pas encore acces a l'arriere je vais verifier.

pour repondre a toute cette agressivitée je n'ai pas 15 ans et je n'ai pas besoin qu'on me fasse la morale, je ne force personne a me lire et encore moins a me repondre, et je ne pense pas qu'un topic perdu parmis tant d'autre derange a ce point.
c'est vrai que j'y connait absolument rien mais je passe du temps a chercher et a me renseigner.

donc si quelqu'un comme kazu par exemple me repond a chaque fois et pas sur les bornes en general mais sur mon modele, ce qui m'aide beaucoup, c'est qu'il en a l'envie je ne le force pas et le remercie encore. ca s'appel de l'entraide et c'est pour ca que je suis sur un forum.

merci

[alban45]

l'art de la contradiction.

désolé si tu le prend mal.

mais tu nous poses des questions d'ordre général, et tu veux des réponses personnalisés....

Tu pose des questions sur ton cablage, et l'on te pose des questions afin de te répondre, mais tu ne nous réponds pas, donc à un moment forcement cela bloque.

donc je vais me répéter encore une fois.

Identifie ta pcb et tu connaitra ton cablage !

grace à ce site par exemple :

http://www.arcade-museum.com/game_list. ... =Videogame

Maintenant pour conclure, tu n'a pas 15 ans félicitations, on n'est pas obligé de te lire et de te répondre c'est vrai.

Par contre tu nous fais un pavé de questions, on prend le temps de te lire et de te répondre, donc fait de même ou bien fait tes propres recherches.

[Ixeb]

je n'ai pas acces a la borne car je ne suis pas a mon domicile, donc j'essaye d'avoir le max d'infos comme ca des que j'ai acces a la borne, je reprend toute la discussion et les infos et je bidouille .

donc pour le moment je peut pas te dire je n'y ai pas acces, probablement cette apres midi.

[alban45]

par contre élément très important !

si tu débranche ta pcb, identifie bien le sens de montage afin de ne pas l'inverser (coté soudure et coté composant)

[Ixeb]

Ok merci bien je vais surement la changer de place (si je la garde) car la personne d'avant l'a monter sur le slot mvs et actuellement je ne sait meme pas si une cartouche mvs passe sur le slot. (logiquement on m'en prete une cette apres midi)

[Wovou]

car la personne d'avant l'a monter sur le slot mvs et actuellement je ne sait meme pas si une cartouche mvs passe sur le slot.

Cette phrase ne veut absolument rien dire.

[D-ロイック]

En fait ce qu'il veut dire c'est que sa pcb Ms Pac-Man a été fixée par dessus son slot MVS.
Visible sur cette photo : http://hpics.li/5acd2ca

A vu de nez ça a l'air de bien être du jamma.

[yoanna330]

car la personne d'avant l'a monter sur le slot mvs et actuellement je ne sait meme pas si une cartouche mvs passe sur le slot.

Cette phrase ne veut absolument rien dire.

Ca me rappelle "Clément le nolife" qui explique comment il branche son lecteur MP3 http://www.dailymotion.com/video/x7wa25 ... nolife_fun

[Ixeb]

Oui c'est exactement ca D-Roiku,
j'ai reussi a ouvrir l'arriere, donc l'ecran c'est un videocolor, il n'y a pas de potentiometre derriere donc l'ensemble se regle par devant (je chercherai la notice sur le net).
J'ai virer la PCB pacman (The Great DR Lennon) je ne sait pas si ca parle a quelqu'un.
C'est bien un slot MVS 4 jeux, comme je n'ai pas de jeux avant ce soir je testerai plus tard par contre le peigne jamma se branche par le dessous du slot mais je ne sait pas quel sens, je vais essayer les 2, j'espere que je ne peut rien abime en me trompant.

Pour la Pcb alban je n'ai pas d'infos c'est juste un pacman (The Great DR Lennon) de 1996

[D-ロイック]

Houlà ! attention ! Si tu branche dans le mauvais sens tu peux "juste" griller ton slot. Il y a une face "composants" et une face "soudures" sur un port jamma. Sur le tiens il y a une étiquette su le coté "Composant" (à moins qu'il y en ait une aussi coté "soudures", mais là ça serait pas de bol), donc cela correspond au coté où tu as les emplacement pour loger tes cartouche MVS.

[gc339]

petite question je n'arrive pas a mettre les photos , elle sont heberge sur un site gratuit mais quand je met le liens dans les balises IMG il me dit impossible de determine la taille de l'image ?

Salut a tous,
je me suis enfin decider a acheter ce qui sera ma premiere borne.
j'ai eu une occas je l'espere pas trop mal.



Apparemment l'ecran n'est pas marque, une enceinte sur deux fonctionne, les boutons fonctionnent mais sont a changer car vieux et abime.
Les sticks egalement dont un qui a l'air tres mal en point, ne bouge pas beaucoup et est tres raide.
l'autre marche tres bien (le noir)



les serrures ne fontionnent pas, donc en attendant de peter celle de derriere pour remettre l'ecran horizontalement je n'ai pas acces a l'arriere de la borne.

Il me faudrais un maximum d'infos car je suis un habitue des configs PC mais la j'avoue que je pige rien, il y a des cartes partout et j'ai peur de me prendre une decharge meme si la borne est eteinte, avec les condos et les bobines, j'y connait rien, je prefere me renseigner avant.

j'ai numeroter chaque element sur cette image


Concernant l'ecran je le trouve assez sombre, peut etre mal regler ?



je l'ai receptionner aujourd'hui donc j'ai pris plusieurs photos, si quelqu'un de motiver peut me flecher l'ensemble des composants pour savoir deja de quoi il est question et m'expliquer un peu le fonctionnement en detail.

apparemment il y a une pcb pacman ou miss pacman vissé sur ce qui ressemble a un slot mvs (avec des boutons speakers et headphone)
il y a aussi des ports 1P et 2P peut etre pour y brancher des manettes de neo geo ? il y a une etiquette snk corporation, original Seal avec une reference 541863



le monnayeur est en euros mais n'a pas l'air de fonctionner, pour tant il est brancher, la piece retombe tout le temps sans entre dans la caisse a monnaie.



il y a un compteur de voltage, qui est toujours bloque sur 5.00



sur le tube de l'ecran, du moins partie visible du dessous, il y a enormement de potentiometre, un vert plus long que les autres et 8 blans plus petit.



d'autres petites choses non brancher dont je sait absolument rien.


et


une plaque devant avec une carte dessus et deux potentiometres



un boitier dans fond de la borne avec des boutons a tourner marque "Fuse"

[url=htthttp://img11.hostingpics.net/pics/39130420120913154213.jpg][/url]

J'ajoute des credits avec le bouton rouge



le peigne jamma fonctionne mais certains cables ne sont pas brancher, ni meme denude, principalement des verts.



Le marquee ne s'allume pas , demonte ce donne ca, peut etres les ampules a changer


et


c'est tous pour le moment a completer au fur et a mesure et des que j'aurais acces a l'arriere de l'ecran.

[Ixeb]

Oui ca confirme ce que alban m avait dit j ai reperer la difference.
Le slot fonctionne merci a tous.
Les deux enceintes fonctionnent en stereo je pense (a confirmer).
Pacman fonctionne sur une seule enceinte.
par contre j ai un probleme l image est inverse (haut et bas) et pas centre.
Sur la grille blanche du depart (ca doit porter un nom) la grille est pas centre et il y a du bleue tout atour de la grille.

Merci d avoir refait tous les liens des photos .

[Firewall]

Salut.
Si ton monnayeur ne fonctionne pas, vérifies qu'il est bien alimenté. C'est un modèle électronique donc il lui faut du courant.
Les boutons qui ne sont pas branchés, c'étaient des sécurités de portes qui ont dû être shuntées.
Les potentiomètres, cela doit être pour le réglage de l'écran tout simplement.
Concernant ton écran trop sombre, il faut vérifier en réglant avec les potentiomètres appropriés. Si jamais tu n'avais pas de résultat, tu peux un peu (pas trop) jouer avec les potentiomètres du THT (le gros bloc noir sur la platine de l'écran)

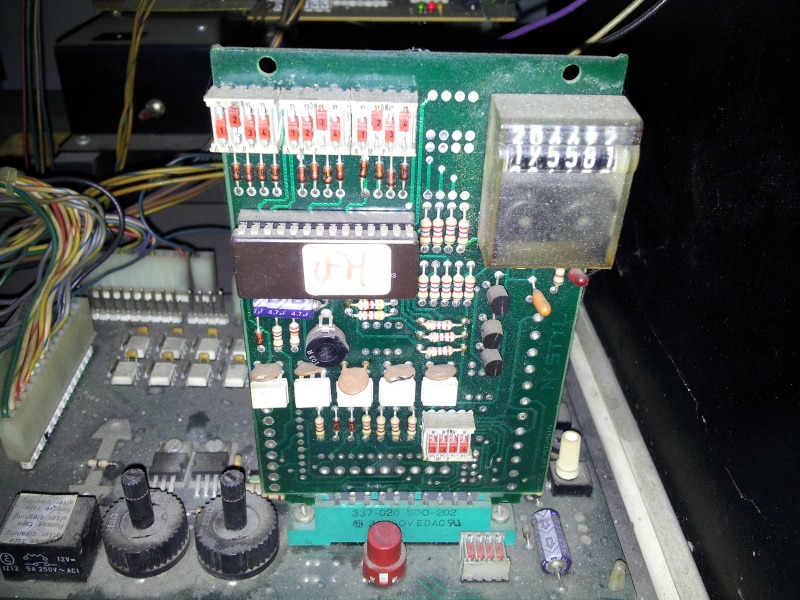

La carte avec le compteur, c'est la "carte de crédits" qui compte les crédits emmagasinés, et délivre les impulsions en fonction du réglage.
Les fameux boutons à tourner FUSE, c'est tout simplement des supports de fusibles. Tu tournes et tu peux extraire les fusibles pour les remplacer en cas de souci. Le potentiomètre doit servir à régler le +5V.
Pour te repérer plus facilement, à ta place je marquerais au feutre indélébile "composants" et "soudures" sur le peigne JAMMA de façon à ce que tu ne te trompes pas lors de la connexion.
