[résolu] Nanao MS9 auto 31 Khz et Atomiswave en VGA

[zouzzz]

Salut,

Après quelques semaines, j'ai récupéré hier soir ma New Astro City avec platine Nanao MS9-29 automatique moddée 31 Khz.

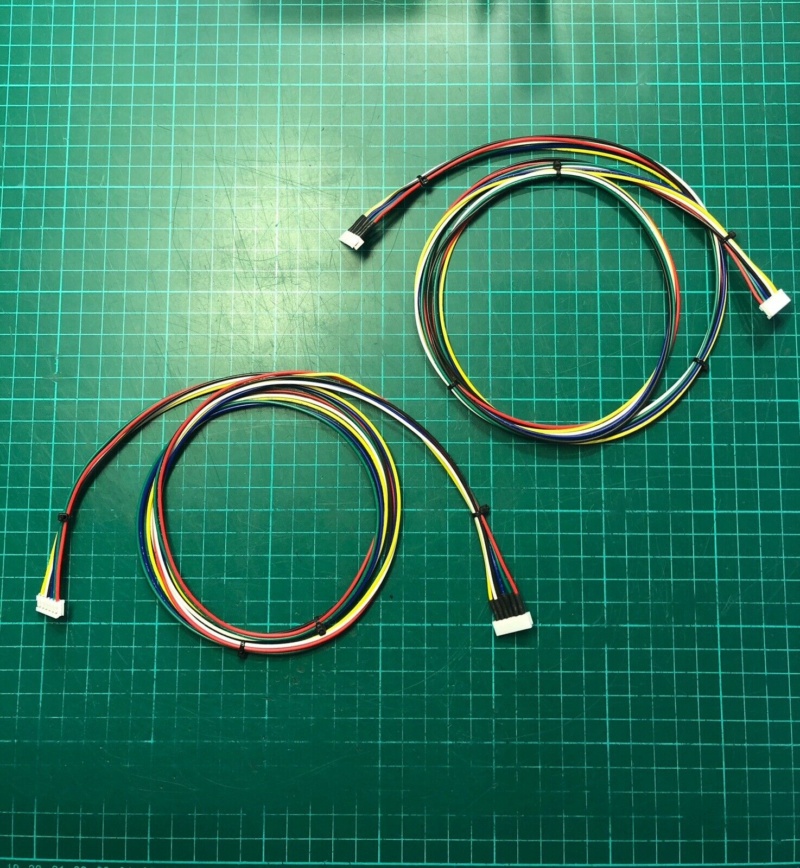

Par l'intermédiaire d'un ami (bisou bisou), j'ai acheté des câbles (de très bonne qualité esthétique) :

• les rallonges RGB pour Nanao 29 : https://www.ebay.fr/itm/175691125775

• un câble Nanao vers VGA https://www.ebay.fr/itm/175893489745


Ces derniers achats doivent me permettre de switcher rapidement entre la connexion VGA et Jamma depuis l'emplacement de la PCB et non depuis l'arrière de la borne :

crédit photo : Juju. Merci à lui.

-------

J'ai une carte Atomiswave et le jeu HNK.
Ils fonctionnent parfaitement en jamma 15 Khz (switch 1 sur OFF) et 31 Khz (switch 1 sur ON) sur ma borne.

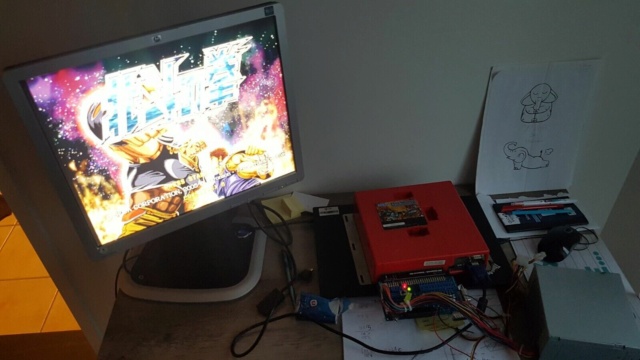

Ils fonctionnent parfaitement en VGA 31 Khz (switch 1 sur ON) sur un écran plat de PC.

crédit photo : Juju. Merci à lui.

Cependant, sur ma borne, lorsque je tente de connecter avec le câble VGA acheté sur eBay, je n'ai ni image, ni son. La carte-mère ne se lance pas bruyamment.

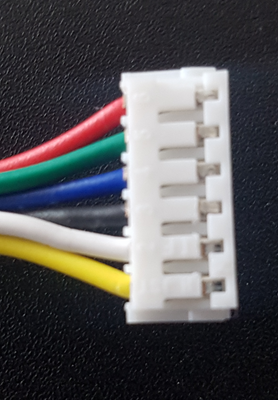

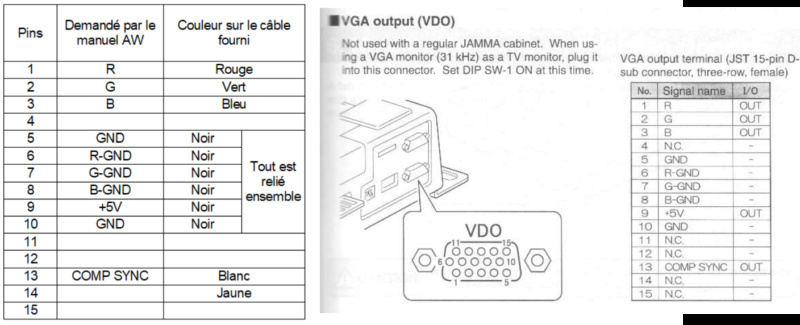

J'ai démonté le câble Nanao vers VGA et voici le pin-out de ce dernier et ce que voudrait l'Atomiswave sur son port VGA :


crédit image : Juju. Merci à lui encore.


1 : Rouge
2 : Vert
3 : Bleu
4 : Gnd
5 : H Sync
6 : V Sync

-------
Quelqu'un a-t-il réussi à avoir le 31 Khz via VGA d'Atomiswave sur Nanao moddée ?
Si oui, comment as-tu fait / a-t-il fait ?
Si non, auriez-vous une piste de recherche ?


Merci.


RESOLU :
il y avait un problème de cablage sur le cable eBay, voir ici : viewtopic.php?p=1462029#p1462029

[squallrs]

Pour le 31k via vga sur atomiswave, je test ça et je te dis.

Pour le branchement, je suis en train de faire un adaptateur ultra simple pour le VGA, j'en dirai plus dans les jours qui arrivent.

[kroustad]

Salut,

Désolé d'être un peu hors topic mais je serai intéressé par le mod 31k MS9.
Disposant d'une platine auto, je m'interroge par contre sur la facilité d'utilisation pour faire du 15k et du 31k sans avoir à toucher à chaque fois aux réglages (géométrie et colorimetrie).
Est-ce qu'on peut arriver à obtenir des réglages satisfaisants à la fois pour du 15k et du 31k ou faut-il à chaque fois remettre un coup sur les potards ?

[zouzzz]

Salut squallrs,
Merci je veux bien ton retour de test. Ça me chagrine cette histoire.

Salut kroustad
Tu es obligé de retoucher à la géométrie (en horizontal principalement) à chaque changement 15 KHz <-> 31 KHz. Perso tout se fait depuis ma télécommande. Mais bon, presqu'entre chaque carte PCB en 15KHz aussi c'était déjà le cas.

[kroustad]

Merci pour le feedback zouzzz !
Si ça se gère avec la télécommande déportée ca va encore, mes inquiétudes étaient de devoir toucher les potards de la platine entre chaque changement de fréquence .

[zouzzz]

Dans mon cas, pas de réglage aux potards de la platine sur 31 KHz en jamma.

[squallrs]

Alors j ai testé a l instant sur la mienne aucun soucis sur ms9-29 manuelle et aucun sur automatique chez Biggy.

Et je viens de tester la Bêta de mon adaptateur VGA, ça marche nikel. Je ferai un poste pour les intéressés.
Ça se branche en 3 secondes, c est ultra simple et facile d'accès.

[zouzzz]

Alors j ai testé a l instant sur la mienne aucun soucis sur ms9-29 manuelle et aucun sur automatique chez Biggy.

Salut, merci.
Dis m'en plus s'il te plait.
Sur Atomiswave en VGA ?
Si oui,
Peux-tu me donner le pinout de ton câblage VGA stp, j'ai l'impression que mon câble VGA acheté sur eBay est mal piné pour l'Atommiswave.
Merci.

[squallrs]

Pardon, j ai écrit trop vite, ça marche en automatique sur Naomi, il a pas d atomiswave pour tester.

[zouzzz]

Ok, merci de la précision.
Sur Naomi c'est "logique" que ça fonctionne en VGA si on utilise un pinout VGA classique.

[zouzzz]

Ca à l'air OK pour de la Naomi mais pas pour de l'AW.

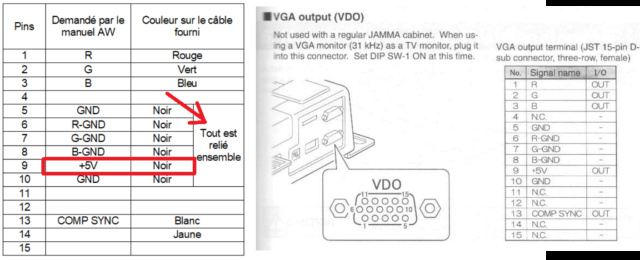

Le +5V qui est relié au GND c'est chelou quand même, non ?

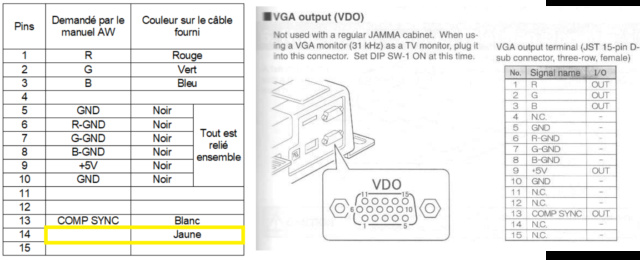

Aussi le fil Jaune qui est relié... à rien. Ne devrait-il pas être soudé avec le blanc et relié en 13 ?

[squallrs]

Retire le 5v oui et pour l atomiswave y a que la pin 13 qui est utilisé donc le blanc, moi j en ai pas besoin sur ma new astro.

[zouzzz]

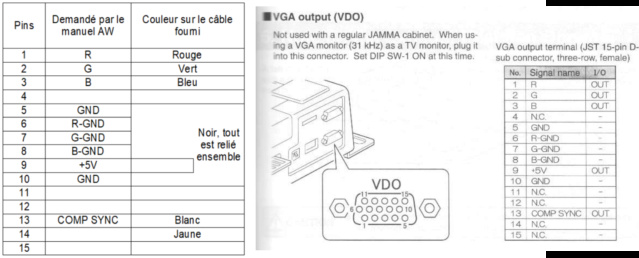

Sur le cable VGA, j'ai enlevé le 5V, pin 9, et j'ai laissé les 2 fil blanc et jaune respectivement en pin 13 et 14.
Ce qui fait :



Je branche le tout à la borne.

• Si je laisse le câble VGA, la carte-mère Atomiswave ne se lance pas.
• Si j'enlève le câble VGA, la carte-mère Atomiswave se lance.

Ce câble pose le problème de boot de la carte.

[cysgouil]

C'est bizarre ton soucis.

Je ne sais pas si ça va t'aider mais regarde ça : viewtopic.php?t=47490

Ce que je peux te dire c'est que dans une NUC avec écran trifréq, je branche un JVS2Jamma pour alimenter la carte et récupérer les contrôles en JVS et j'utilise le câble VGA classique (le même que pour une naomi) pour récupérer le signal vidéo.
Pour le son soit tu passes par le jamma soit par le connecteur CN3 avec 2 RCA pour la stéréo.

Est ce que tu as enlevé la masse + ton 5V sur le VGA? Pour moi tu alimentes la CM et récupères contrôles+son mono par le jamma et juste le signal vidéo par le VGA donc RGB+masse+sync

[zouzzz]

Salut cysgouil,

Est ce que tu as enlevé la masse + ton 5V sur le VGA? Pour moi tu alimentes la CM et récupères contrôles+son mono par le jamma et juste le signal vidéo par le VGA donc RGB+masse+sync

Je n'ai enlevé que le +5V sur le VGA.
Tu conseilles d'enlever tous les GND (pins 5, 6, 7,8 et 10) ou seulement le GND (5 et 10) ?


Je branche la carte-mère à un super gun, je connecte le câble VGA à la borne : pas d'image et de son non plus.
C'est à devenir fou ce VGA c'est souvent la merde quand même.

[squallrs]

Tu peux brancher qu'un seul gnd, sur le 10 ca va bien.

[zouzzz]

Tu peux brancher qu'un seul gnd, sur le 10 ca va bien.

Testé, pareil ça donne rien, dès que j'ai de branché le câble VGA fabriqué, la carte-mère ne se lance pas. Et ça même en ne le connectant pas à la platine.

edit : bon j'ai massacré ce pauvre cable VGA... je crois que je suis bon pour en prendre un autre et/ou à rester définitivement en 31 Khz sur jamma.

[subman]

Le signal vga de l'atomiswave (RGBS) est un peu spécial contrairement à la naomi qui sort un vrai signal vga (RGBHV).
Un nettoyeur de synchro fera peut-être le job dans ton cas.

Personnellement je me prendrai pas la tête et je resterai en mode jamma comme de toute façon il doit rester connecté à l'atomiswave

[squallrs]

J'ai presque fini mon adaptateur, je te conseil d'attendre un peu (je dois finir un test encore), il sera bien plus pratique que cette installation et il marche bien avec l'ato chez moi.

[zouzzz]

Salut subman,

Oui je vais rester sur jamma 31 khz pour le moment.

J'ai presque fini mon adaptateur, je te conseil d'attendre un peu (je dois finir un test encore), il sera bien plus pratique que cette installation et il marche bien avec l'ato chez moi.

Je vais être le premier acheteur alors .
Je peux même beta-tester.

[Enskynet]

J'ai presque fini mon adaptateur, je te conseil d'attendre un peu (je dois finir un test encore), il sera bien plus pratique que cette installation et il marche bien avec l'ato chez moi.

Tu fais monter la hype en moi la !

[subman]

Salut subman,

Oui je vais rester sur jamma 31 khz pour le moment.

Si tu as un gbs-c sous le coude, tu peux faire un test en mode "Passthrough", ça devrait fonctionner
Il accepte le c-sync de l'atomiswave

[squallrs]

Salut subman,

Oui je vais rester sur jamma 31 khz pour le moment.

J'ai presque fini mon adaptateur, je te conseil d'attendre un peu (je dois finir un test encore), il sera bien plus pratique que cette installation et il marche bien avec l'ato chez moi.

Je vais être le premier acheteur alors .
Je peux même beta-tester.

Il aurait du etre pret deja, mais Biggy m'a fait rajouter une option, je cogite pour voir si c'est possible, j'aurai la reponse rapidement je pense

[zouzzz]

Si tu as un gbs-c sous le coude, tu peux faire un test en mode "Passthrough", ça devrait fonctionner
Il accepte le c-sync de l'atomiswave

J'ai pas, mais bon de toutes manières je vais attendre sagement maintenant.
... sauf si je reçois Arcana Heart qu'on va me prêter pour tester.

[zouzzz]

Cet aprem j'ai tenté la DC en VGA sur la NAC : ça fonctionne !

Preuve que c'est bien le VGA de l'Atomiswave qui fait chier, y a rien de parfait dans le hardware de cette carte (du ventillo au port VGA en passant par la configuration de HNK... tout chiadé).
J'ai lancé Hokuto No Ken Atomiswave sur mon GDemu de ma Dreamcast + câble VGA par Cabou + cable VGA d'eBay vers platine.

On perd en luminosité et un poil en netteté je trouve (c'est un comble ? ou j'ai mal réglé peut-être).
Aussi on perd environ un pouce sur les 29" de l'écran, en horizontal.
On a comme autre défaut une image légèrement inverse coussinée (vraiment pas méchant, vraiment je chipote) et une bande verticale très claire de 1 cm environ sur la droite.


Ca me rassure, je commençais à croire que le mod 31Khz ne fonctionnait pas en VGA sur platine automatique.
