Raspberry Pi vers DMD - RPI2DMD

[Cédro]

Je viens donner des News concernant mon problème de carte contrôleur RGB.
J’ai contacté ElectroDragon concernant mon (notre) problème. Ils ont une nouvelle versions de disponible et ils viennent de m’en expédier un exemplaire (gratuitement).

Je trouve ça très pro de leur part…et je reviendrais vous dire si celle ci fonctionne normalement.

[roukmoot]

Vraiment cool de leur part

[ricebellykwok]

Rien à faire, aucune des 3 méthodes n’ont fonctionné…j’ai vraiment dû « flamber » ma carte.

Electrodragon m'a envoyé cette photo de la réparation. Vous pouvez faire passer un cavalier d'une broche à l'autre, cela fonctionnera peut-être pour vous ?

P0 (pin 12) to P1 (pin12) and cut trace in these two areas.


I tried this on 3 boards and it all worked for me.

[Arkan07]

Rien à faire, aucune des 3 méthodes n’ont fonctionné…j’ai vraiment dû « flamber » ma carte.

Electrodragon m'a envoyé cette photo de la réparation. Vous pouvez faire passer un cavalier d'une broche à l'autre, cela fonctionnera peut-être pour vous ?

P0 (pin 12) to P1 (pin12) and cut trace in these two areas.
I tried this on 3 boards and it all worked for me.

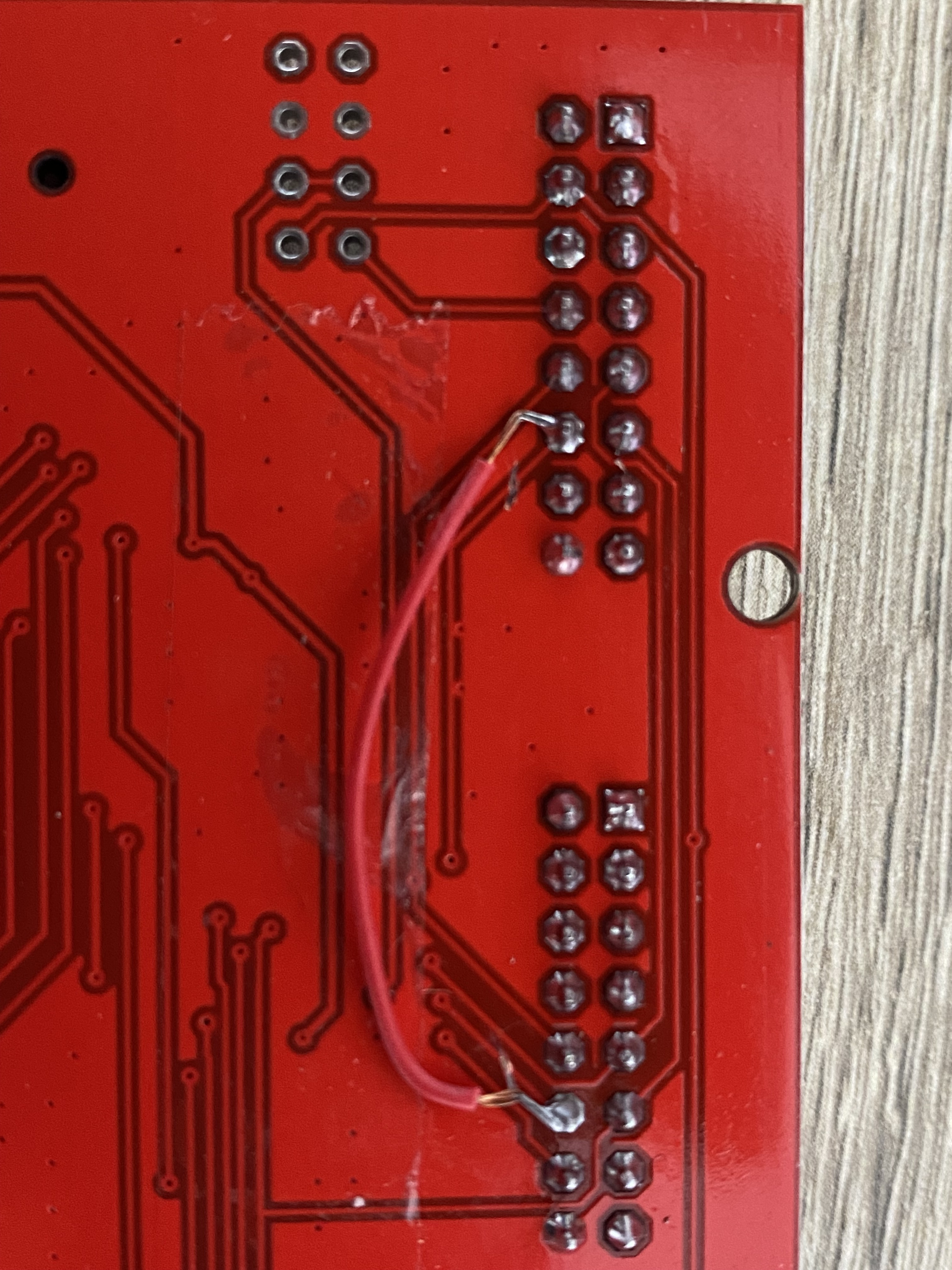

Je viens de recevoir mes cartes commandé sur Electrodragon

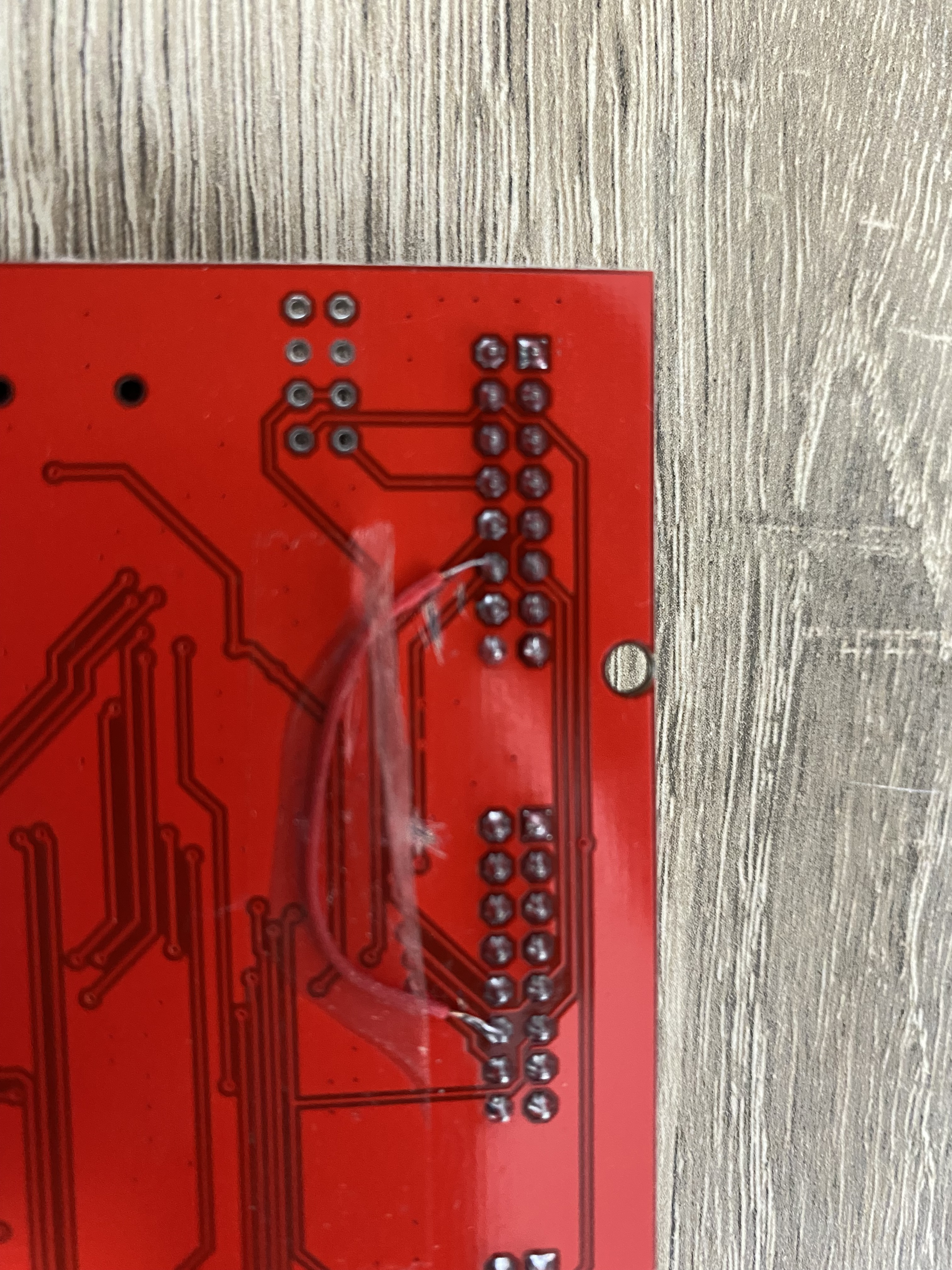

mais malgrés leur correction ca ne fonctionne pas sur la premiere image c'est d'origine et sur la seconde j'ai tenté de plus gratter les contactes mais rien y fait




que puis je essayé ?

[Cédro]

Idem. Je viens de recevoir et de tester la carte « corrigée » d’ElectroDragon, et ça ne fonctionne toujours pas

[Arkan07]

Je leur est envoyé un mail hier pour savoir s’il y a une solution, j’ai toujours pas eu de réponse.

[Cédro]

Je viens de faire de même

Pour info, pour en avoir le cœur net, j’ai démonté mon premier projet pour interchanger les composants (cables, nappes, dalles et cartes évidemment).
Le problème vient bien de cette carte de contrôle RGB et de nulle part ailleurs.

J’ai donc au total 3 cartes de contrôles RGB :
- 1 que je possède depuis pas mal de temps et qui fonctionne parfaitement.
- 1 qui a 1 mois, qui ne fonctionnait pas et ne fonctionne toujours pas correctement malgrés les modifications apportées (pont + rupture des 2 pistes »
- 1 toute neuf, modifiée par ElectroDragon (uniquement le pont, et pas de rupture de pistes) qui ne fonctionne pas non plus.

[Arkan07]

Moi les 4 commander ont le pont et une rupture des pistes et aucune fonctionne

[wanou]

La correction est pourtant bien la bonne, il faut vérifier que les pistes sont bien coupées.
Si le problème persiste c'est qu'elles ne sont pas coupées.

Pour vérifier, il suffit de contrôler que les deux points de soudure ne sont pas relier à la masse.
Vous pouvez faire ça avec un voltmètre.

[Arkan07]

Il faut contrôler avec la carte en place sur le pi ? Ou on peut le faire sans le pi et dans ce cas ou se trouve la masse ? Désolé mais en électronique je suis limité

Je viens de tester et si j’ai bien compris la masse est bien coupée,

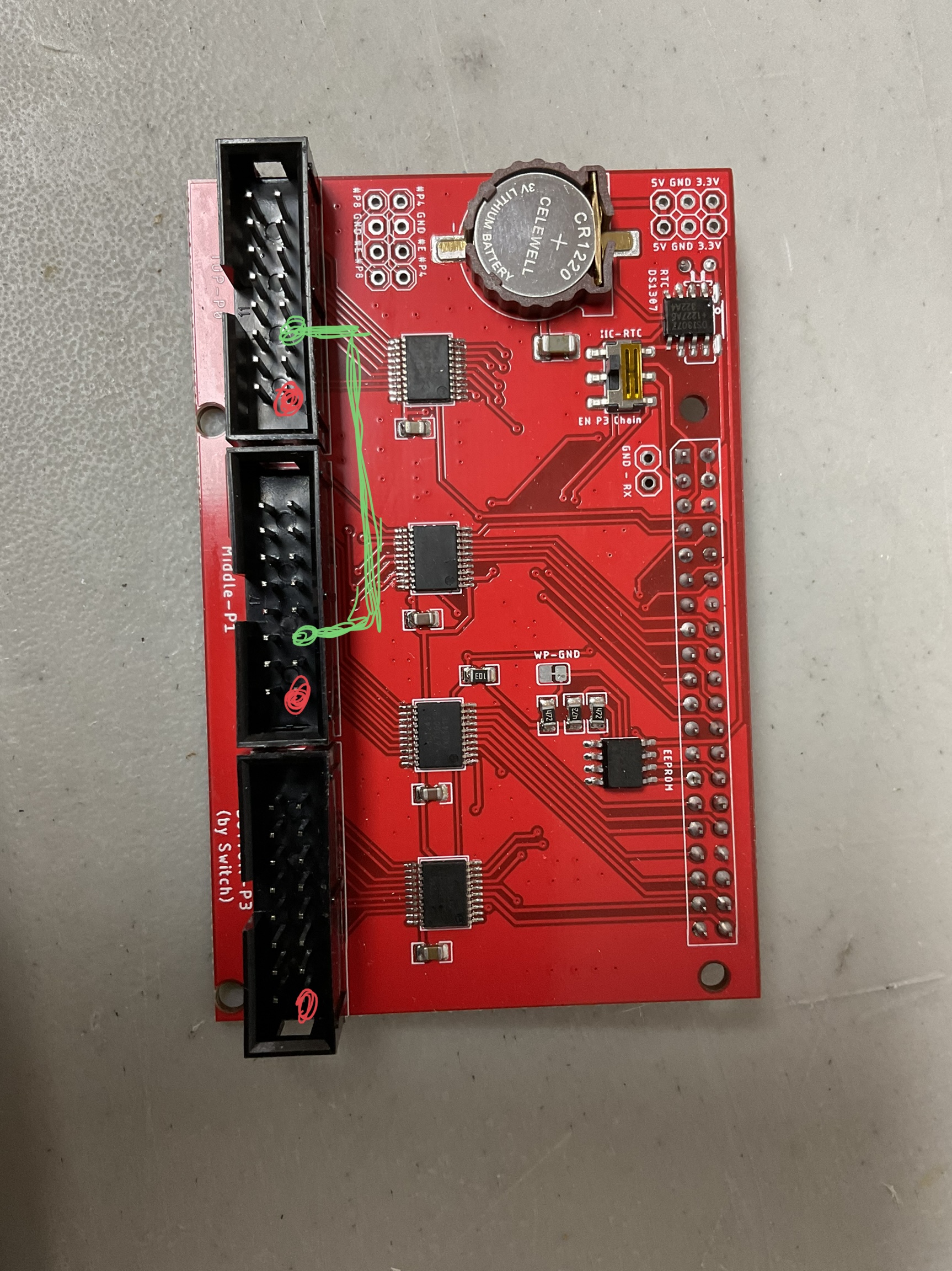

Ici en vert le pont et en Rouge ou se trouve la Masse et je n’ai pas de contact entre les pins Rouges et Vertes

[wanou]

Sans le pi.
Et, sur la carte tu as des pastilles où il y a marqué 'GND', c'est la masse

[Arkan07]

Ok je viens de tester et malheureusement je confirme que je n’ai pas de contact entre la Masse et le pont

[wanou]

J'ai pas la PCB sous la main mais je test avec les pastilles où il est indiqué GND.
Après le pin 1 de chaque connecteur est peut-être à la masse, j'ai pas testé.

[Arkan07]

J’ai testé avec la pastille gnd je n’ai pas de contact

[deep]

Bonjour, Quelqu'un aurait-t-il un lien pour des dalles P3 compatibles (avec le chip ICN2037 si j'ai bien compris) svp ? j'ai pas trop de succès dans mes recherches, ebay ou Aliexpress, et ce serait pile la bonne taille pour ce que je veux en faire. Merci d'avance !




Bon, je crois que je peux me répondre à moi même, après lecture de 35 pages ...enfin, j'espère...
viewtopic.php?f=14&t=66819&start=800#p1245362

[Audiofreak]

Hello my RPI2DMD friends

I had the same display problems that always 1/4 was missing.
I repaired it like the pic above and now i have full screen.
But: in the top half the color red is missing and in the under half blue is missing. Green is no problem.
Anybody has the same?
The color problems where also there befor i repaired it.
Greetings from Switzerland & Cheers
Rafal

[mullersio]

Bonjour à tous. Veuillez pardonner mon utilisation de google translate.
J'ai récemment mis la norme RPI2DMD v2 sur un RPi 4B 2Gb.
Les panneaux LED ne montrent rien, j'ai donc essayé le RPi via HDMI (avec et sans la carte contrôleur connectée). "Start4.elf is not compatible"
Ai-je besoin d'une version différente de RPI2DMD ?
Merci.

[deep]

You need a pi 2, 3B, 3B+, zero, or zero W I think...

[mullersio]

Son of a bitch

[firebrand007]

Vraiment top ce projet ! J'ai commandé tout le matos, hâte de monter tout ça... enfin pas tout à fait tout le matos car au moment de passer commande du contrôleur Rpi2dmd, Smallcab annonce une rupture de stock pour une durée indefinie, et le site web d'Electrodragon n'est plus accessible, sans compter que visiblement leur dernier batch de cartes ne fonctionne pas...
Est-ce qu'il y aurait d'autres sites ou commander ?
Ou éventuellement quelqu'un de très sympa qui en aurait une en rab et serait ok pour me la vendre ?
Merci !

[Lolovd]

Bonjour à tous,
Du coup est-ce que la carte v2 d’electrodragon peut fonctionner ?
Merci.

[deep]

Ha...c'est ptet bien moi qui a pris les deux derniers...
Testés à l'instant, avec la réparation avec du fil assez gros pour alimenter une usine
Les deux fonctionnent !

[eLLuiGi]

Il doit m'en rester quelqu'uns ancienne version pleinement fonctionnels, faut que je regarde ca

[firebrand007]

Merci @Elluigi, c'est super sympa de regarder s'il t'en reste
! Et merci @deep pour le retour sur Elextrodragon - leur site est à nouveau en ligne mais les deux derniers commentaires, tout récents parlent de grosses barres noires au milieu des panels...

[Lolovd]

Je voulais parler de cette carte dite "v2":

https://www.electrodragon.com/product/r ... rry-pi-v2/

This new version has following changes:

Removed the DS1302 RTC and EEPROM functions and circuits, which are not used by most customers.
Changed to angled connectors to lower the total height, so it can be fit into some enclosures, as customer requested. This is experimental, the connector also block the installation holes underneath, and outer of the PCB.
Added two channels of power supply, one channel of input power supply 5Vwith over-voltage and over-current protection, and same one channel of output power supply 5V.
