Boîtier pour Spinner en impression 3D - projet rpi2xx

#1 Message par katsu »

Bonjour,

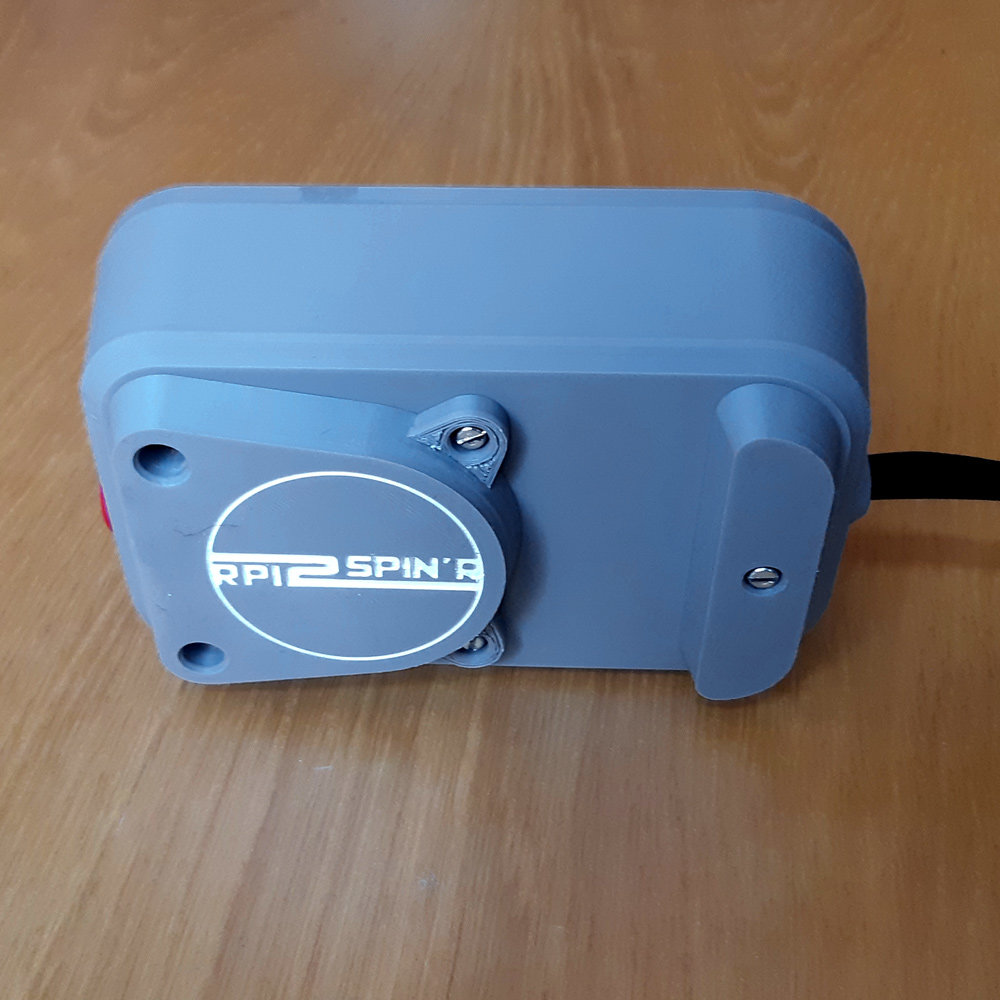

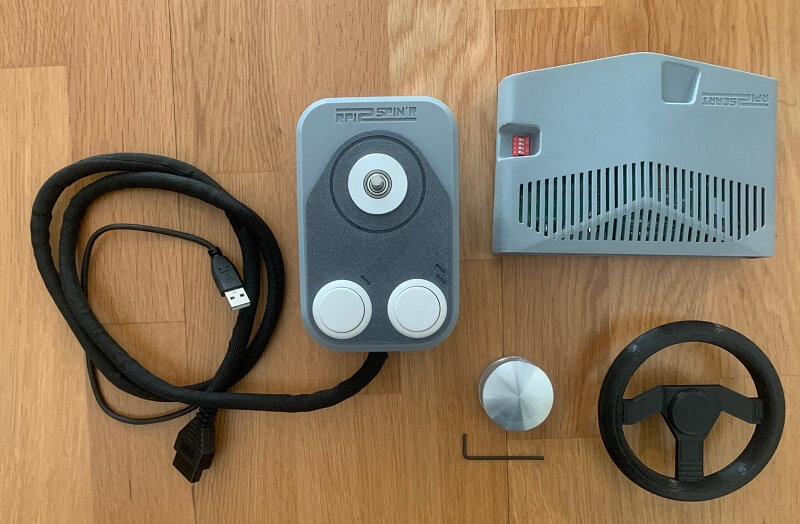

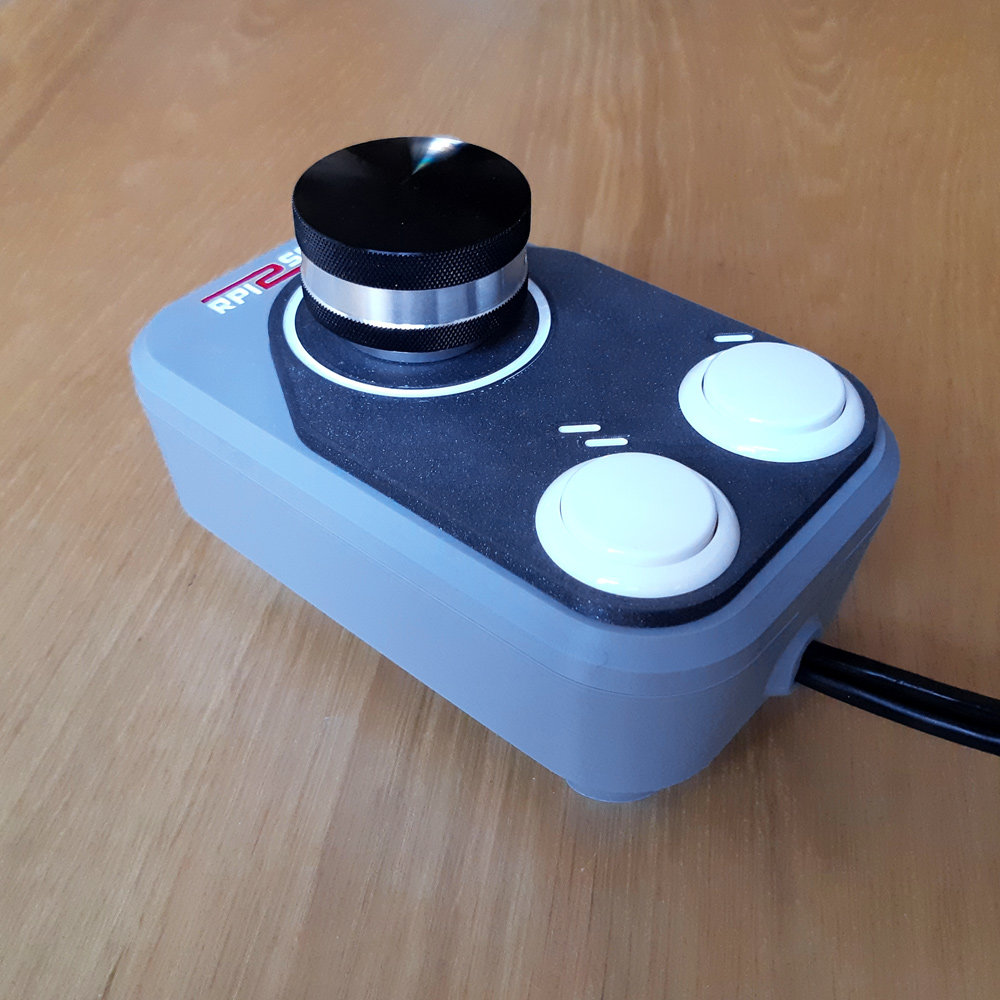

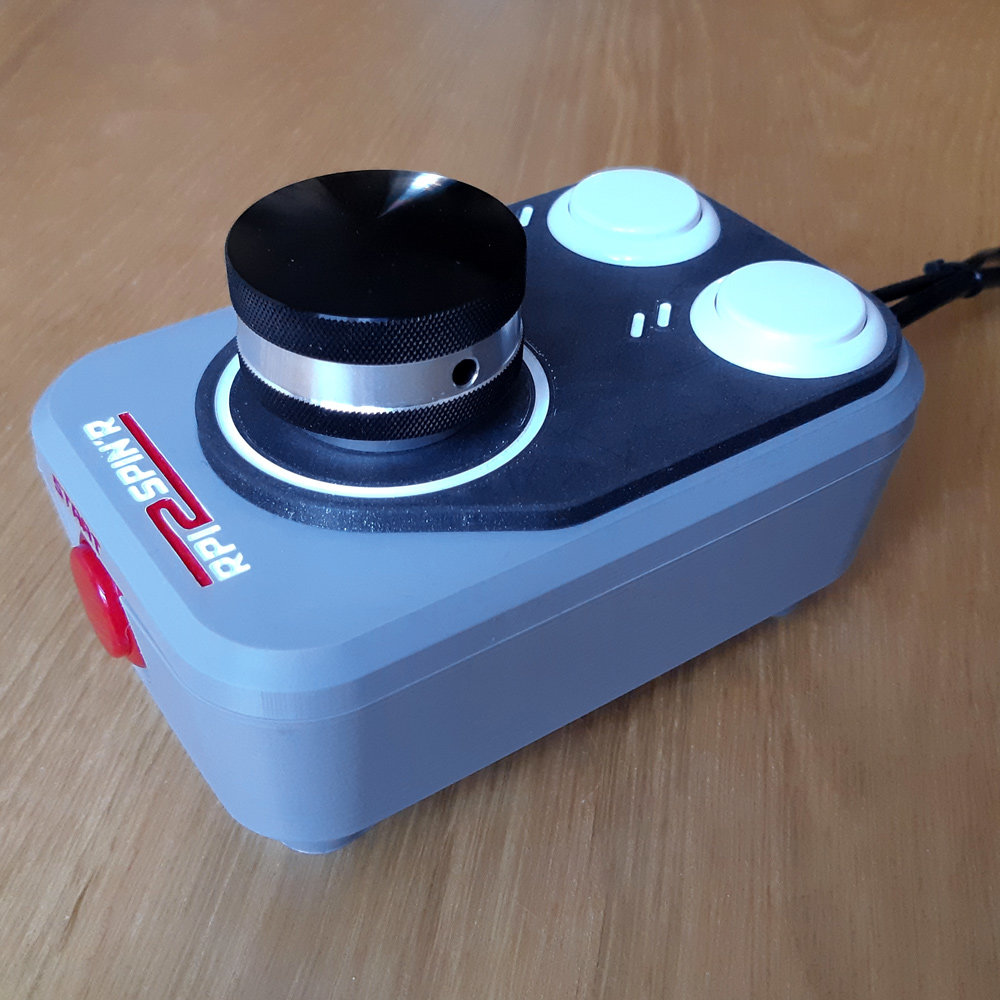

Voici un boîtier imprimé en 3D qui permet de se fabriquer un 'controller' dédié au spinner. Comme vous le voyez sur les images, le boîtier intègre deux emplacement pour A et B, mais également une place pour un bouton start (ou credit...ou select...chacun fait comme il veut en fait).

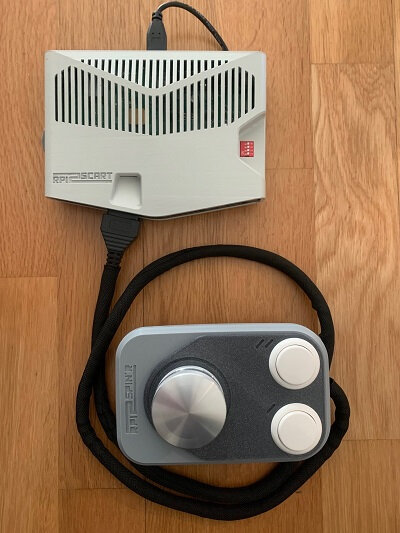

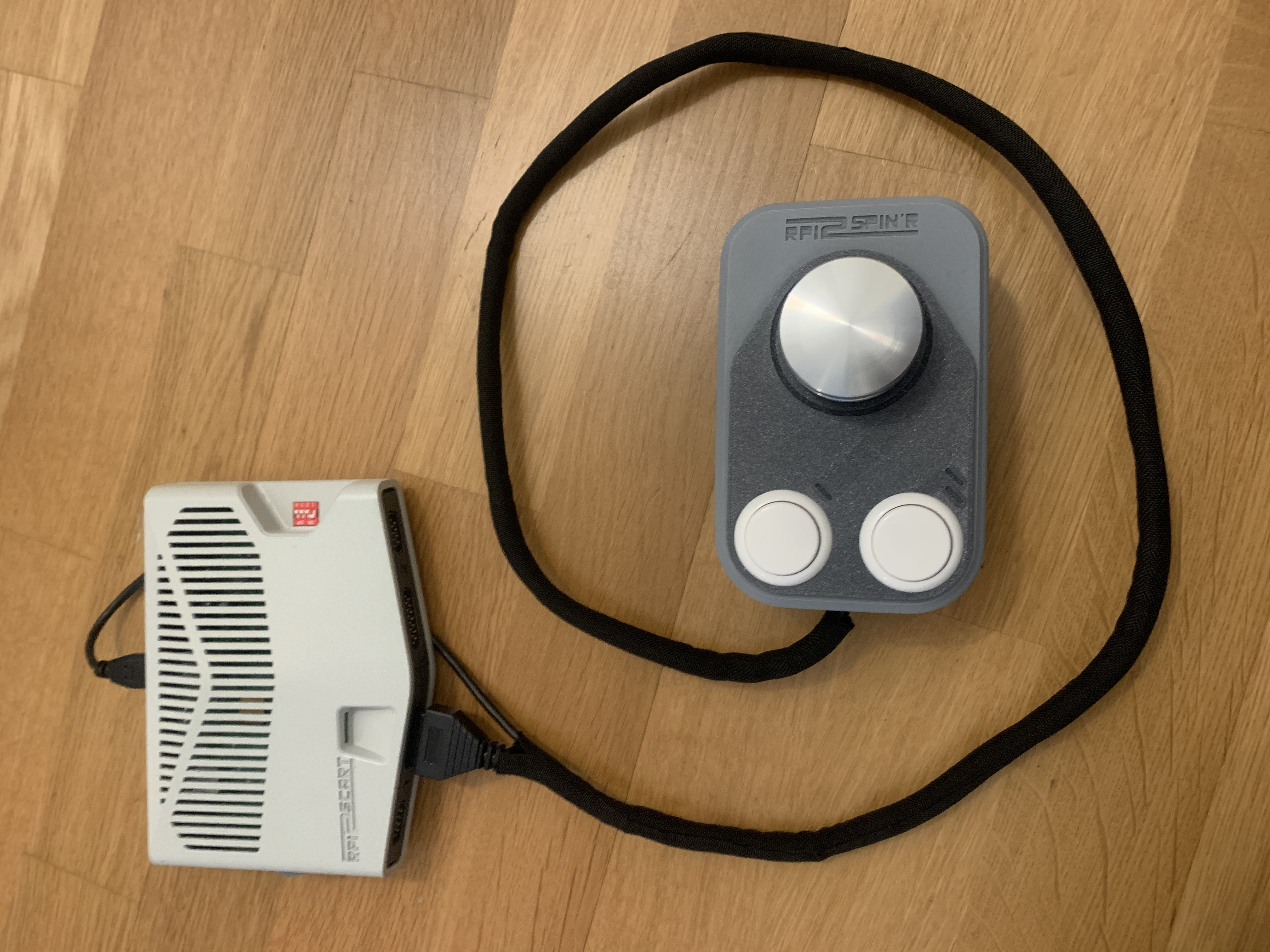

Le boîtier fonctionne nickel avec le rpi2scart et le rpi2jamma grâce au taf de dingue de la communauté! Tout est prévu pour que ce soit facile à utiliser!
il est pensé pour être utilisable dans tous les sens (spinner à gauche, spinner à droite, bouton A en haut, ou en bas, etc...), plus d'infos dans le lien juste après.

Le boîtier est à imprimer en 3D, comme d'habitude je vous rends dispo les fichiers stl en libre accès, ainsi qu'un guide qui explique comment fabriquer un boîtier (fourniture, méthode d'impression, de câblage, de montage, etc...). Par respect pour mon travail, merci de ne pas utiliser ces fichiers à des fins commerciales!
Les fichiers sont dispos ici: https://1fichier.com/?gw912izp6puu633c4eny

Si certains n'ont pas d'accès à une imprimante 3D ils peuvent m'envoyer un message et je tacherai de proposer une solution.

J'espère que ce nouveau joujou vous plaît! Designed and Made in France comme on dit!

Merci à la communauté de continuer à faire avancer le projet, et aussi à l'inépuisable eLLuiGi pour son enthousiasme sans faille :wink:

Dernière modification par katsu le 28 févr. 2024, 17:23, modifié 3 fois.

Avatar de l’utilisateur
eLLuiGi
stick dans le cul
Messages : 11697
Inscription : 09 juin 2013, 00:29
Localisation : Paris

Re: Boîtier pour Spinner en impression 3D - projet rpi2xx

#2 Message par eLLuiGi »

Du sublime boulot comme d'habitude ! Un travail de pro, un design de folie !! Cela fait vraiment plaisir de prendre part à des projets comme celui ci :-D

J'adore tes projets, le design et la conception de ingénieuse que tu mets en place a chaque fois 8)

Et en plus cela fonctionne du tonnerre avec les set tate spinner disponible ici : viewtopic.php?f=14&t=60590 tout est controlable depuis le spinner.

Je rajouterai meme qu'on peut lui adjoindre un encodeur usb de type xin mo pour le rendre compatible avec n'importe quelle distribution rpi (recalbox, retropie, pc...).

Bon il va falloir que je fasse un set spinner yoko maintenant !!! ;D
Accédez aux projets RpiTeam en cliquant sur la vignette ci-dessous :

Avatar de l’utilisateur
robinmasters
stick de platine
Messages : 2151
Inscription : 21 oct. 2016, 21:32
Localisation : Paris

Re: Boîtier pour Spinner en impression 3D - projet rpi2xx

#3 Message par robinmasters »

wow quelle beauté, travail de malade.
bravo et merci katsu.
tu fais trop plaisir

Mes recherches :
1- Bezel Aero City (avec vitre ou pas)

Avatar de l’utilisateur
lorenzo33
stick d'argent
Messages : 902
Inscription : 24 sept. 2014, 16:40

Re: Boîtier pour Spinner en impression 3D - projet rpi2xx

#4 Message par lorenzo33 »

Excellent, plus vrai que nature.
Ça irait bien avec ton boîtier rpi2scart. :-D

Avatar de l’utilisateur
katsu
stick de bronze
Messages : 129
Inscription : 21 févr. 2018, 21:16
Localisation : lille

Re: Boîtier pour Spinner en impression 3D - projet rpi2xx

#5 Message par katsu »

Merci! Oui c'est vrai qu'il choque pas à coté du boîtier du rpi2scart. Il est juste bien plus massif mais vu la taille du spinner il faut bien ça.

Avatar de l’utilisateur
lorenzo33
stick d'argent
Messages : 902
Inscription : 24 sept. 2014, 16:40

Re: Boîtier pour Spinner en impression 3D - projet rpi2xx

#6 Message par lorenzo33 »

C'est un Spinner comme le Spintrak c'est ça.
Il y a la place pour utiliser une masse ou pas.

Avatar de l’utilisateur
katsu
stick de bronze
Messages : 129
Inscription : 21 févr. 2018, 21:16
Localisation : lille

Re: Boîtier pour Spinner en impression 3D - projet rpi2xx

#7 Message par katsu »

Oui c'est prévu pour le spintrack avec la grande masse qui est logée dans le gros pied sous le boîtier. Ça tourne nickel (encore heureux j'ai envie de dire...C'est un peu le but).

Avatar de l’utilisateur
eLLuiGi
stick dans le cul
Messages : 11697
Inscription : 09 juin 2013, 00:29
Localisation : Paris

Re: Boîtier pour Spinner en impression 3D - projet rpi2xx

#8 Message par eLLuiGi »

Perso j'adooooore ;D

Accédez aux projets RpiTeam en cliquant sur la vignette ci-dessous :

Avatar de l’utilisateur
lorenzo33
stick d'argent
Messages : 902
Inscription : 24 sept. 2014, 16:40

Re: Boîtier pour Spinner en impression 3D - projet rpi2xx

#9 Message par lorenzo33 »

C'est la perspective de la photo qui est bizarre, on dirait que le boîtier est tout petit à coté. ;D

Avatar de l’utilisateur
pourquoi655
stick d'argent
Messages : 963
Inscription : 09 août 2015, 15:05

Re: Boîtier pour Spinner en impression 3D - projet rpi2xx

#10 Message par pourquoi655 »

M A G N I F I Q U E
M E R C I

Avatar de l’utilisateur
aje_fr
stick de platine
Messages : 2790
Inscription : 24 juin 2012, 19:15
Localisation : Nantes !

Re: Boîtier pour Spinner en impression 3D - projet rpi2xx

#11 Message par aje_fr »

De l'excellent boulot !!!
Comme d'habitude :wink:

Avatar de l’utilisateur
NathanDrake
stick de platine
Messages : 2492
Inscription : 24 juin 2013, 14:40
Localisation : Charente Maritime

Re: Boîtier pour Spinner en impression 3D - projet rpi2xx

#12 Message par NathanDrake »

Beau boulot :bien:

Service [Alim ATX pour Naomi/Chihiro/Triforce]
viewtopic.php?f=9&t=48675

Mes Recherches
viewtopic.php?f=9&t=46482

Mug Superstar
stick de platine
Messages : 2026
Inscription : 09 sept. 2004, 21:14
Localisation : Lille (59)

Re: Boîtier pour Spinner en impression 3D - projet rpi2xx

#13 Message par Mug Superstar »

Waooo ...
Merci !

Mug
RIP Gauthier,
A jamais dans nos coeurs ...

Avatar de l’utilisateur
Thorgeist
stick de plastique
Messages : 18
Inscription : 01 févr. 2016, 09:43

Re: Boîtier pour Spinner en impression 3D - projet rpi2xx

#14 Message par Thorgeist »

Joli boitier

Avatar de l’utilisateur
eLLuiGi
stick dans le cul
Messages : 11697
Inscription : 09 juin 2013, 00:29
Localisation : Paris

Re: Boîtier pour Spinner en impression 3D - projet rpi2xx

#15 Message par eLLuiGi »

Avec l'ami Cédric de chez Game Makers on vous propose un petit ajout sympa pour le Rpi2Spin'R !

Rpi2Spin'R en action avec le pommeau Spinner (jusque là c'est normal lol) :



Kit complet (où est Charlie ?) :

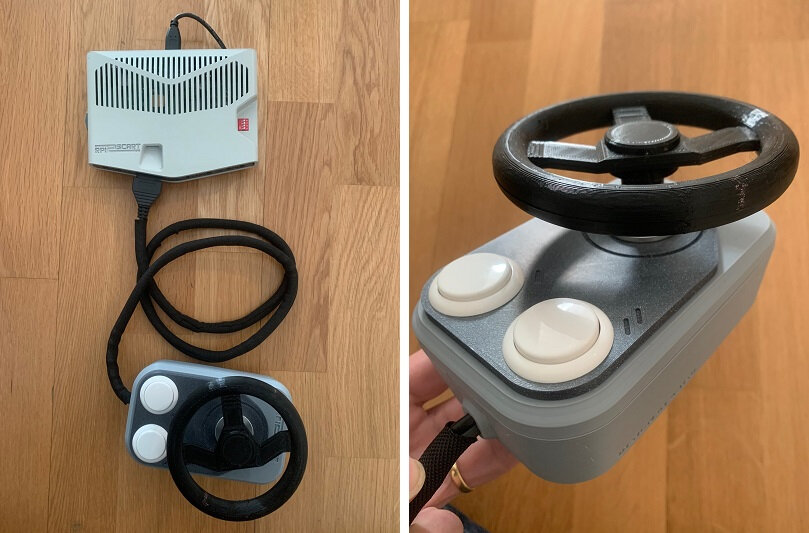

Rpi2Spin'R en action avec le Volant (Here it is !) :

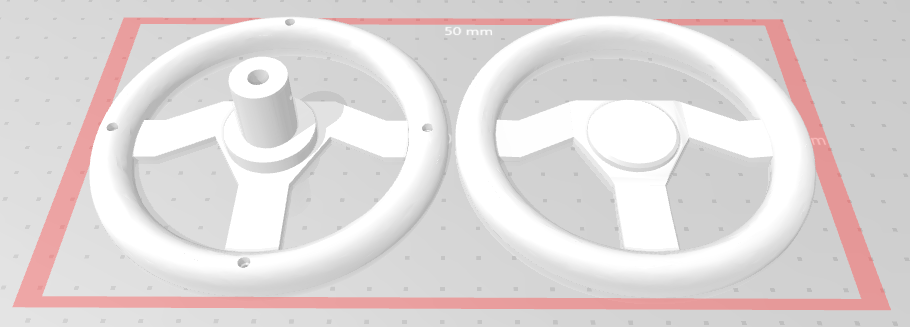

C'est donc une impression proposée par Game Makers issu du projet de la Mini borne Out-Run 3D que j'ai la chance de posséder (plus de détails ici pour les curieux : https://www.game-makers.xyz/mini-sega-outrun/ :-D ):
