Salut à tous,

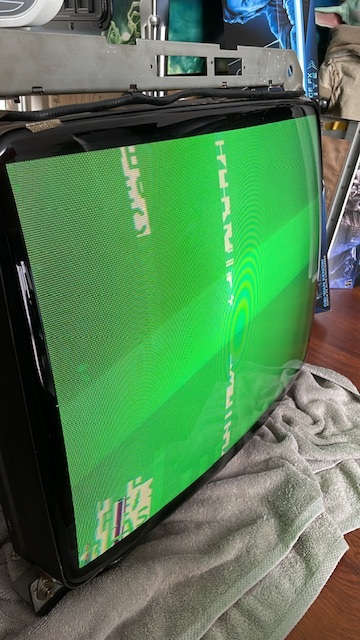

J’ai récupéré un slot mvs mf1fz mais celui ci avait un Green screen.

https://zupimages.net/up/22/45/646g.jpeg

J’ai changé la pile et j’ai également mis un unibios v4
Je l’ai eu sans aucune pile ni support de pile !!

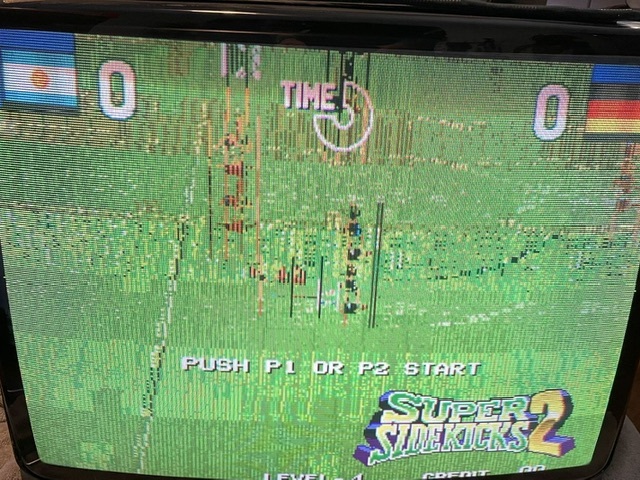

Et maintenant voilà ce qu’il me fait !
Une idée de la panne ??

https://zupimages.net/up/22/45/gobv.jpeg

Merci d’avance

Salut,

Image1:
C'est une calendar error provoquée par l'horloge HS (piste coupée, D4990 hs...). Le bios original a un bug qui fait que lorsque l'holorge est HS il n'arrive pas toujours sur une calendar error mais reste bloqué sur cet écran vert.
L'unibios contourne la panne sans la réparer.

Image2:
Au mieux, il y a des faux contacts au niveau de la cartouche. En vrai, 99% de chance pour que le ZMC2 soit défaillant.

_________________
Ventes SEGA Ringedge, Slots/jeux/converts MVS, Adaptateurs MVS/JAMMA/Jeutel/System16, Capkit MTC9000, Bios Naomi, etc.
Achats & Réparations NeoGeo MVS, Namco ES3, Sega RingEdge, Sega ST-V, S16, CPS3, etc. Contactez moi en MP.
DSB Clone - SEGA Digital Sound Board replacement.

Alors depuis l’unibios plus de problème de Green screen

Pour le zmc2 j’ai vu le tuto de squallrs, mais si il est défaillant que puis je faire ?

Pour le ZMC2 il faut le changer par un autre venant d'une autre carte.

Pour le grenscreen, évidemment plus de problème mais c'est juste masqué. Il y a des chances que si tu ailles voir dans la partie "service menu" tu constates des glitchs sur l'holorge ou les softdip. C'est tout à fait tolérable dans la mesure où l'holorge ne sert pas à grand chose.

_________________
Ventes SEGA Ringedge, Slots/jeux/converts MVS, Adaptateurs MVS/JAMMA/Jeutel/System16, Capkit MTC9000, Bios Naomi, etc.
Achats & Réparations NeoGeo MVS, Namco ES3, Sega RingEdge, Sega ST-V, S16, CPS3, etc. Contactez moi en MP.
DSB Clone - SEGA Digital Sound Board replacement.

Ils est situé où le zmc2 d’ailleurs ??

Sur la PCB

Il est en haut à droite, à coté du gros YM2610. C'est écrit ZMC2 dessus.

_________________
Ventes SEGA Ringedge, Slots/jeux/converts MVS, Adaptateurs MVS/JAMMA/Jeutel/System16, Capkit MTC9000, Bios Naomi, etc.
Achats & Réparations NeoGeo MVS, Namco ES3, Sega RingEdge, Sega ST-V, S16, CPS3, etc. Contactez moi en MP.
DSB Clone - SEGA Digital Sound Board replacement.

Visuellement il a l’air d’être propre et le Neo 257 se situe où je ne les vois pas

Salut

Pour le Green Screen j'ai pensé a Bad crystal 32.768KHz et la puce D4990 qui gère le calendrier et l'heure .

je crois que j'en ai un qui fait ce type de merdouille j'en ai commandé et j'éspere a la bonne capacité de charge 12.5 pF

Tu en pense quoi Rom1

_________________
Tous ce qui sont touch?s par la main de Toki
ressentent le paradis avant de mourir euguéééé?

Pour le greenscreen: c'est un problème de RTC/Calendar c'est sur. C'est possible que ça vienne du quartz, il est peut être arraché, c'est peut être une piste coupée, mais sans photo ça sert à rien de jouer aux devinettes.

Les neo 257 y'en a pas sur un mv1fz.

_________________
Ventes SEGA Ringedge, Slots/jeux/converts MVS, Adaptateurs MVS/JAMMA/Jeutel/System16, Capkit MTC9000, Bios Naomi, etc.
Achats & Réparations NeoGeo MVS, Namco ES3, Sega RingEdge, Sega ST-V, S16, CPS3, etc. Contactez moi en MP.
DSB Clone - SEGA Digital Sound Board replacement.

Des photos ,des photos, des photos !!!!!!

_________________
Tous ce qui sont touch?s par la main de Toki
ressentent le paradis avant de mourir euguéééé?

Ok ok je fais ça !

l'écran vert pré-boot est du a la calendar error mais vu que l'unibios fait sauté l'erreur c'est pas trop le soucis actuel de gsxr je pense
là, sur son image de sidekick je soupçonnerais plutot une ram vidéo, à mon avis le mieux que t'ai à faire est de mettre un bios diag sur ton socket et de voir si il t'indique quel ram est à changer.

en attendant tu peux tester les continuités des rams en gras ci dessous)

MV1FZ & MV1FZS
Work: KM62256CLG-7, RAM1 & RAM2
Backup: KM62256CLG-7, RAM3 & RAM4
Video: KM62256CLG-7, RAM5 & RAM6
fast Video: CXK5814P-35L, RAM7 &RAM8
Palette: XLJ6265AF-10SL, RAM9 & RAM10
Sound: BR6216B-10LL, RAM11

_________________
http://www.newbeat.fr

Super merci j’attend de recevoir le bios diag et je regarde les rams
Normalement aujourd’hui ou demain

Si c'était un problème de RAM vidéo une erreur serait affichée au boot. C'est pas totalement impossible, mais perso j'y crois pas.
Sur les photos je ne vois pas de piste coupée. Pour moi c'est le ZMC2, mais ça peut être un des signaux liés au LSPC également.

Sinon, ta batterie n'a rien à faire sur ce type de slot. C'est une batterie nimh, hors sur ce modèle il faut une lithium. Les tensions de charge ne seront pas bonnes...

_________________
Ventes SEGA Ringedge, Slots/jeux/converts MVS, Adaptateurs MVS/JAMMA/Jeutel/System16, Capkit MTC9000, Bios Naomi, etc.
Achats & Réparations NeoGeo MVS, Namco ES3, Sega RingEdge, Sega ST-V, S16, CPS3, etc. Contactez moi en MP.
DSB Clone - SEGA Digital Sound Board replacement.

Bon et sinon quelqu’un serait me la réparer ??

t'emmerde pas avec ça, les slots mvs c'est vraiment la roulette les causes de panne et c'est très chronophage . si t'as "du bol" c'est juste une ram, sinon bonne chance pour trouver !
vu le prix d'un slot, je te conseille d'en prendre un autre fonctionnel et de vendre le tien pour pièces (ou en fameux "non testé" de ebay )

_________________
http://www.newbeat.fr

what





Plus grand les photos les Guys on est bientot en 2023 merci

_________________
Tous ce qui sont touch?s par la main de Toki
ressentent le paradis avant de mourir euguéééé?

Pas de dispo avant 2023 de mon coté, même si c'est une panne rapide.
Héhé, il a déjà un slot tout beau et qui fonctionne, j'en ai vendu un il y a quelques jours
Sinon ça vaut quand même le coup de réparer, surtout pour une panne aussi simple et que la carte est globalement propre.

_________________
Ventes SEGA Ringedge, Slots/jeux/converts MVS, Adaptateurs MVS/JAMMA/Jeutel/System16, Capkit MTC9000, Bios Naomi, etc.
Achats & Réparations NeoGeo MVS, Namco ES3, Sega RingEdge, Sega ST-V, S16, CPS3, etc. Contactez moi en MP.
DSB Clone - SEGA Digital Sound Board replacement.

Bon à je viens de la mettre en vente sur le bon coin. Si quelqu’un ça intéresse je le vend pas cher

Vous pouvez très bien le faire, essayez de voir s'il y a une fuite d'électricité.
