Compatibilité chassis vidéo

[Teclis01]

Pour restaurer des bornes, je me pose de plus en plus la question sur les platines wei ya.
En effet on en vois a 50€ sur des sites de commerces lointains et je me pose la question de comment tester la compatibilité de ces châssis.

Déjà la plupart semblent destinés pour du 25" au 29"
Ensuite on a des informations telles que VR, HR, VL, HL
VR : Resistance Verticale?
HR : Resistance Horizontale?
VL : Inductance Verticale?
HL : Inductance horizontale?

Comment on mesure ces valeurs pour savoir si ça correspond et donc si le remplacement est faisable?
=> Verticale : Entre un fil jaune et vert?
=> Horizontale : Entre un fil rouge et bleu?
Peut on considérer que lors de la mesure entre ces 2 fils on a un dipôle RL?
Comme ça : http://www.chimix.com/an12/bac12/images/rl1.jpg
Si c'est le cas la valeur mesurée n'est pas tout à fait R... et comment peut on déterminer L? a t'on moyen de voir l'évolution du courant en fonction du temps? ou prendre cette mesure avec un oscillo? Arghhh aidezz moi a comprendre siouplééé XD

[Arale]

J'ai trouvé ça sur gamoover si ça peux t'aider (sur jomac il y a la manip pour la mesure des resistance avec photo...):

-LIENS UTILES:

- Référencement des tubes cathodique, voltages et type de brochage (taper la ref du tube dans la barre de recherche) : http://tubular.atomized.org/#

- Wiki otaku "CRT designation systems" http://wiki.arcadeotaku.com/w/CRT_designation_systems

- Site d'info sur les tubes Videocolor en italien, qui permet de décrypter les références de tubes : http://japanamusement.altervista.org/MO ... 0DATA.html

- Site utile pour vérifier le brochage des tubes et les déflections de Yoke http://www.jomac.net.au/tech-stuff-2/ho ... r-crt-has/

- Junior's Revenge et son Listing de capkit de platines: http://www.juniorsrevenge.com/MonitorCaps.html


Remercie cédricbionic.

[Arale]

salut,
deja comme indiqué prend les messure avec ton multimetre ça te donnera une aproximation,
d'origine les platine universel accepte plus ou moins que ceux pour quoi elles sont destinés pour les zones à courant instable etc...;

donc tu n'auras d'autre choix que de tester en prenant celle qui est le plus compatible avec les mesures prisent directement sur ton tube.

de toute façon la resistance mesurer est plus grande que celle que tu recherche avec ton equation delta L etc donc si la platine est legerement au dessus de la mesure prise c bon, mais reste à tester lol

tu me tiendra au jus

[Teclis01]

Je vais le tenter je pense donc pas de soucis.
Semaine prochaine je pense... pas avant!

J'ai un moniteur de NUC en rabe, surement une cage... donc autant me faire du spare même si c'est pas du jap.

[Misterfabulous]

Et surtout avant de perdre du temps pour rien, vérifies en 1er le nombre de pins de ta platine Wei-ya et ceux de ton yoke, car certaines platines "semblent" compatible sur le papier, mais le nombre de pins différents rend le remplacement impossible...

[Teclis01]

J'avance doucement mais surement.

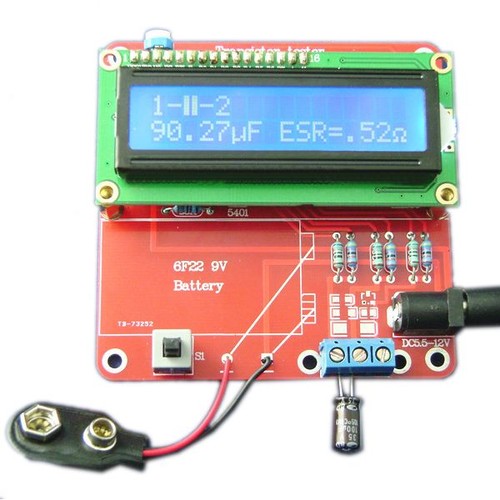

J'ai commander de quoi mesurer ces resistances et inductances super facilement... J'ai trouvé un super truc...



ça anlyse le dipole a ces bornes et ca te dit de quoi c'est composé, génial!
Et ça ne fait pas que ça en plus...
Donc je vais mesurer ces trucs et pas commander de suite... Les chassis lointains, pas cher... certains te disent que ça marche avec tout d'autres ne savent pas via la référence.
J'ai lu que les valeurs obtenues doivent être +/- 10% des valeurs du chassis donc prochaines étapes:
-recevoir le joujou
-mesurer R et L
-chercher des chassis avec des valeur dans les 10%
-commander les chassis
-tester (enfin)

[kaneda56]

Grâce au retour de la fonction recherche j'ai retrouvé ce thread qui fait déjà bien avancer le shmilblick:
viewtopic.php?f=14&t=26314

Bon courage pour ce tuto qui sera surement très utile!

[Teclis01]

Je n'avais pas prévu de faire un tuto mais bon... Pourquoi pas... Un Tito façon "la ferme Jérôme" ?

https://youtu.be/jrdYgY-UiCM

[leopold]

Alors Teclis? Ca donne quoi cette platine?

[Teclis01]

Alors!

RB : Red/Blue => horizontale
GY : Green/Yellow => verticale

Déjà des mesures :

A68KKN96X01 (?)

RB : 0.6 Ohms 0.34 mH
Gy : 6.32 Ohms 18.3 mH

A68KZN696X (windy 2)

RB : 0.6 Ohms 0.23 mH
GY : 5.3 Ohms 12.3 mH

73SX701Y22-DC23 (NUC?)

RB : 0.5 Ohms 0.30 mH
GY : 5.1 Ohms 11.9 mH

Plus qu'à trouver les chassis chinois qui vont bien!

[kaneda56]

chassis chinois qui vont bien!

Une phrase très contradictoire

[Teclis01]

Bah... j'ai cherché et j'ai effectivement rien trouvé qui colle à mes valeurs... Donc... point mort.
Je pensais que tout serait compatible... mais pas du tout!

Qui vont bien : (Traduction) qui affiche une image correcte en 31khz

[mr^o^big]

Pour la nuc si la tube est un tosh la platine wei ya c3129-a doit être compatible , pour celui de la windy la c3129-b devrait passer

Mr BIG

[Teclis01]

En fait je regardais des châssis encore plus low cost...

Pour les weiya je ne trouve pas ces références, qu'une version incompatible que ce soit sur ebay ou aliexpress...

Edit (ajout d'informations)

C3219DF (mauvais modèle) :
http://www.aliexpress.com/item/29-inch- ... 75866.html

Les valeurs ne collent pas :
http://fr.aliexpress.com/item/25-29-Wei ... 86650.html
http://www.aliexpress.com/item/SC-25-29 ... 18401.html


Pas d'infos sur la resistance et inductance et donc pour le modèle :
http://www.aliexpress.com/item/25-29-We ... 13727.html
http://www.aliexpress.com/item/25-29-We ... 09043.html
http://www.aliexpress.com/item/25-29-in ... 29738.html

[Teclis01]

Connaissez vous un site ou trouver les compatibilités chassis/tube?
