C'est plutôt une bonne nouvelle.

Si c'est toutes les mêmes platines, tu peux juste remplacer la platine voir même uniquement la neckboard (à confirmer selon le raccord tht qui est détachable ou non).

Tu dois avoir 2 câbles/fiches qui partent de la neckboard à la platine (THT + signal image) et un qui va de la neckboard au tube (la masse qui entoure le tube via une "tresse").

Tu as tout ça sur cette photo : https://gamoovernet.pixhotel.fr/pics/20 ... G-2222.JPG

DANS TOUS LES CAS DÉCHARGER LE TUBE EN ENLEVANT LA TÉTINE ET EN DÉBRANCHER LE SECTEUR (LOGIQUE).

On peut checker ça sur WhatsApp si tu veux.

[Bosschacal]

Ça c'est ce que je pourrais faire quand j'aurai viré ma trinitron.
Avant je vais voir a changer le condensateur incriminé de la neckboard. Si ça résout le problème, je garde la Grandin sous le coude.

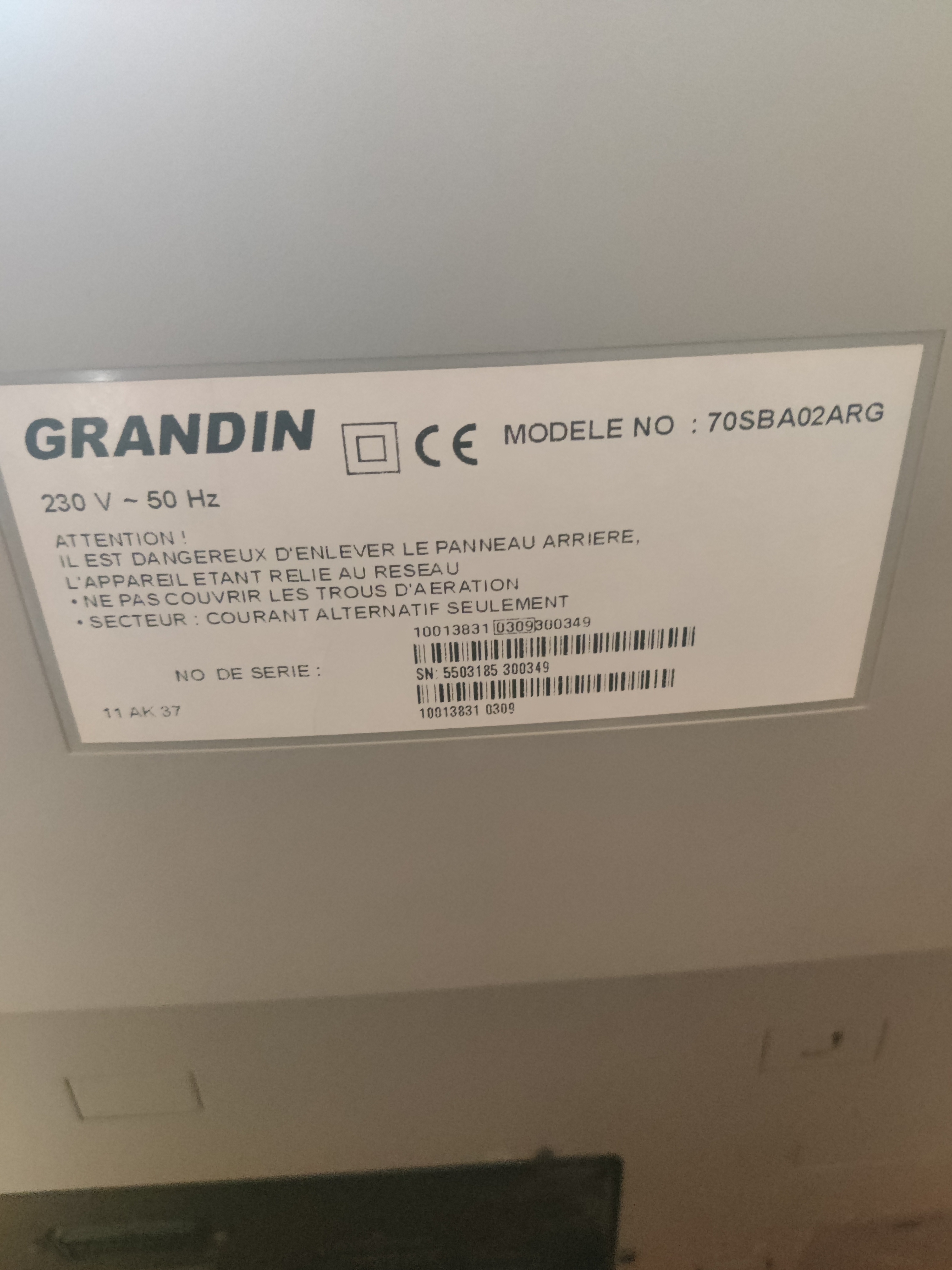

Concernant celle ci, voici les références.

Quelqu'un l'a déjà monté sur une NAC ou autre. J'arrive pas à trouver une notice sur le net. Quelqu'un en dispose ? J'ai un doute sur le fait qu'elle soit du 28 pouces et non 29!

[keyjee]

Hello je tai deja repondu c'est un 28 donc tu devras passer par des pattes de fixations

Jai monté une manathan qui est la meme tv (tu peux checker cest en principe un tube lg et pas Toshiba) avec platine vestel dans une nuc mais bon c'est pareil que pour une astro.

[theWave]

Par expérience, une 28 pouces écran bombé c’est rare par chez nous… et là elle a un carrenage gris qui correspond plus à une génération d’écran plat. Tu es sur d’avoir les bonnes caractéristiques ?

Si ce n’est pas un écran bombé tu auras du jour entre le bezel et la vitre. Ca sera moins esthétique.

[keyjee]

Par expérience, une 28 pouces écran bombé c’est rare par chez nous… et là elle a un carrenage gris qui correspond plus à une génération d’écran plat. Tu es sur d’avoir les bonnes caractéristiques ?

Si ce n’est pas un écran bombé tu auras du jour entre le bezel et la vitre. Ca sera moins esthétique.

Sur la mienne, elle est bombee, avec carcasse grise.
Dailleurs dans ma nuc jai pu adapater le bezel 1502-01
Celui prevu pour tosh.
Aucun jour.

Voir lui ce que ca va donner.

[Bosschacal]

Super merci pour vos retours, j'avais pas fait le lien avec vos messages. Bon du coup je suis rassuré.
Jai un peu tout confondu, l'écran doit être le même que le tiens, c'est juste que le chassis c'est du Toshiba 11AK32.

Cette tv sous ses aires cheap envoi du lourd et j'ai été surpris de voir qu'elle avait un menu service réglable en plein jeu et assez complet.

[keyjee]

C'est 11ak37, demonte le capot tu seras sur de la platine et du tube.

[theWave]

Je reviens sur l’histoire de taille d’écran sur une astro ou new astro. C’est bien un 29 pouces bombé.

Si tu lui colles un 28 pouces, ça va pas faire trop petit ? Tu ne vois pas les bords de l’écran ?

[Romano]

Je reviens sur l’histoire de taille d’écran sur une astro ou new astro. C’est bien un 29 pouces bombé.

Si tu lui colles un 28 pouces, ça va pas faire trop petit ? Tu ne vois pas les bords de l’écran ?

Si tu as raison on voit les bords (bandes noires), mais il n’y a pas de vide. Donc si pas de 29 pouces et avec la bonne courbure et un tube de qualité, ça reste une bonne alternative. Mieux, ou au moins disons pas moins bonne, qu’une dalle 29 qui n’a pas la bonne courbure.

[AMIGATARI]

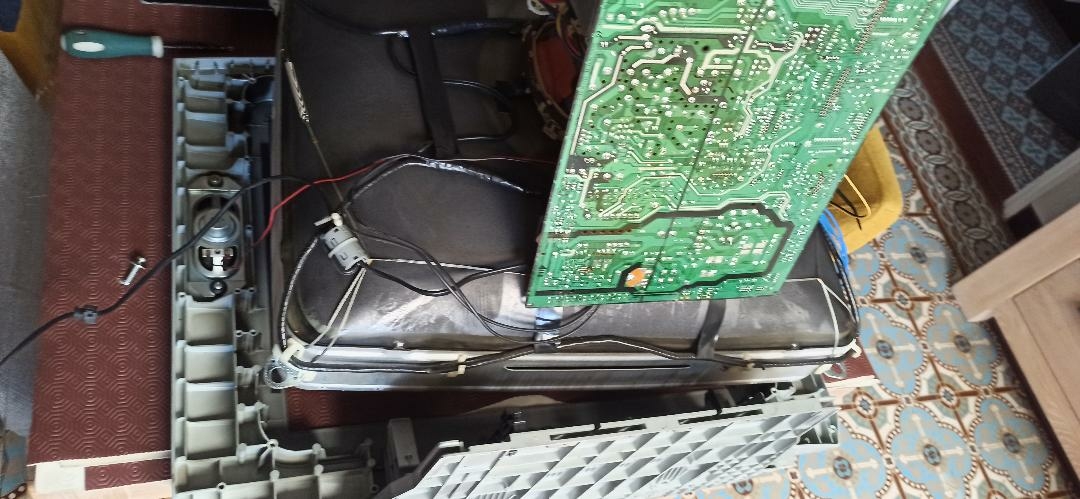

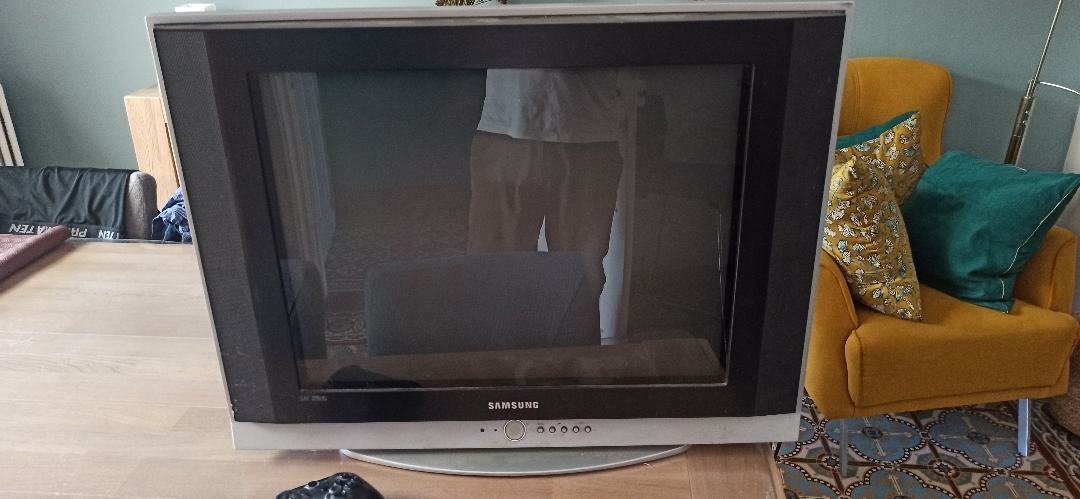

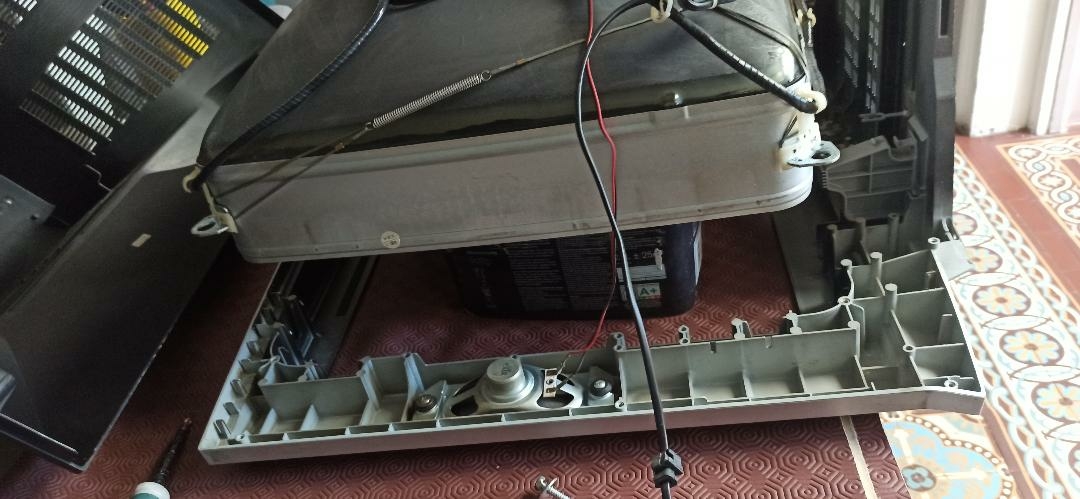

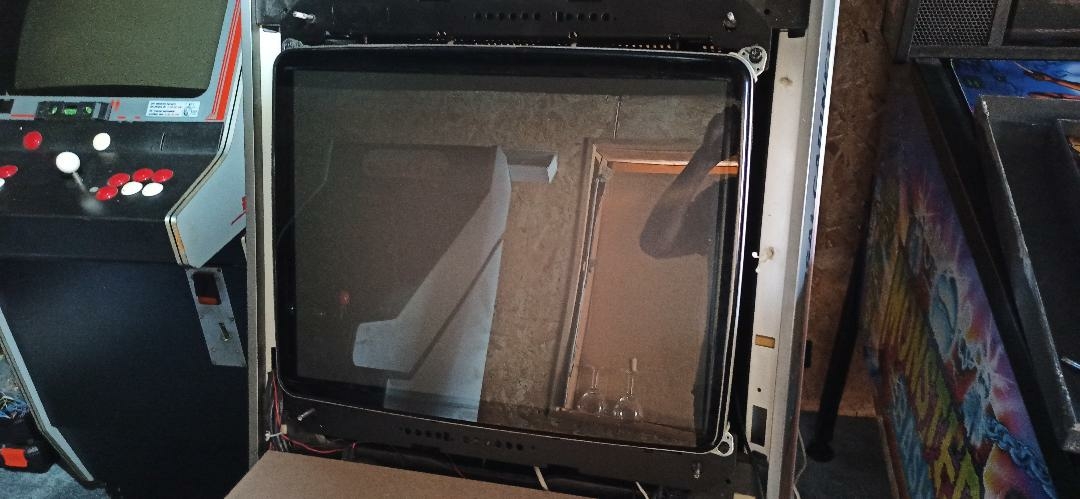

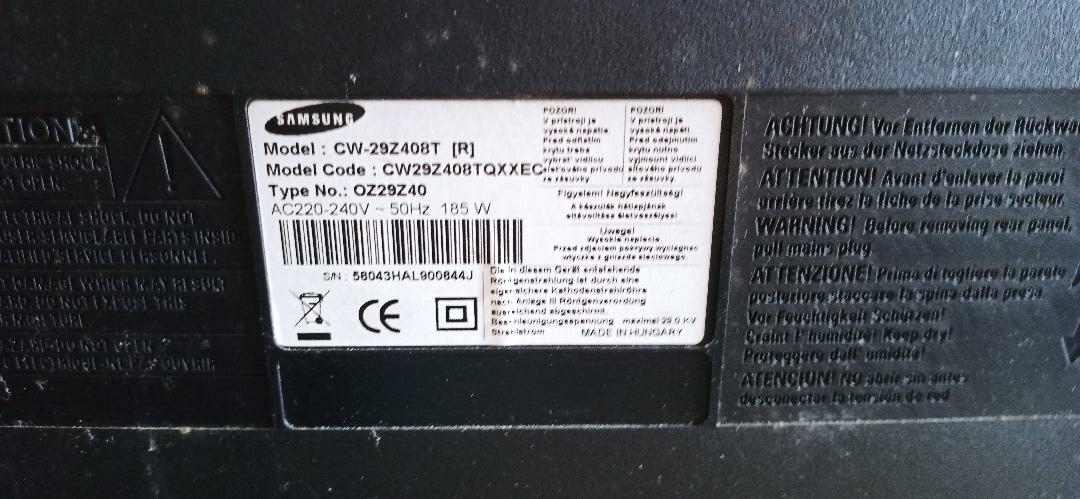

Ce WE, intégration dans une NUC d'une samsung CW-29Z408T



Comme c'est un 29 pouces, aucune adaptation necéssaire sur la frame.

Les points de fixation du tube tombent parfaitement dans l'axe.

Moins de 30 minutes, le plus dur étant de soulever seul l'ensemble pour l'intégrer dans la NUC sans rien casser.

Me reste à fixer la platine sur la planche à dimension pour la frame.

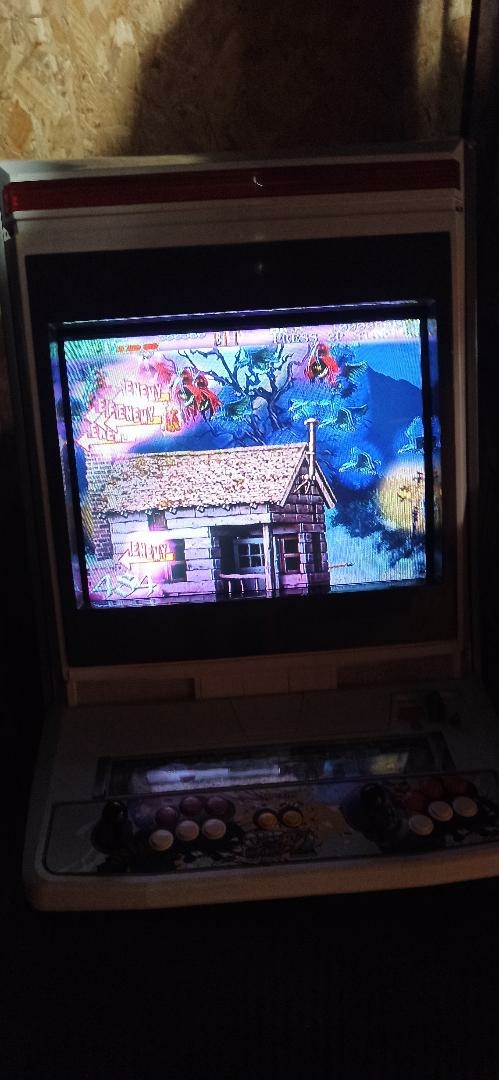

Image magnifique en YUV avec la XBOX360.


Borne achetée à Romano Carmelo il y a plus de 10 ans ! (Mars 2013 ).

Frame achetée à Keyjee le WE dernier!

[Romano]

Hello @AMIGATARI tu as un petit écart entre le tube et le bezel a priori. Ça donne quoi?

[keyjee]

Ce WE, intégration dans une NUC d'une samsung CW-29Z408T



Comme c'est un 29 pouces, aucune adaptation necéssaire sur la frame.

Les points de fixation du tube tombent parfaitement dans l'axe.

Moins de 30 minutes, le plus dur étant de soulever seul l'ensemble pour l'intégrer dans la NUC sans rien casser.

Me reste à fixer la platine sur la planche à dimension pour la frame.

Image magnifique en YUV avec la XBOX360.


Borne achetée à Romano il y a plus de 10 ans ! (Mars 2013 ).

Frame achetée à Keyjee le WE dernier!

C'est top bien joué
Jtavais dit rien d'insurmontable.

Super en tout cas

[AMIGATARI]

Hello @AMIGATARI tu as un petit écart entre le tube et le bezel a priori. Ça donne quoi?

Il n'y a aucun écart.
Le bezel vient bien poser à plat sur le tube.
Après si tu parles de la zone d'affichage, effectivement je dirais qu'elle est légèrement plus petite que le tube d'origine.
Il doit y avoir 1/2 cm de zone noire en plus sur la hauteur.
Niveau largeur, c'est pareil que sur mon autre NUC, 1/2 cm comme le tube d'origine.


Keyjee : yes, tes belles intégrations ont fini de me convaincre.
Et puis avec la bonne frame c'est plus simple.

[Romano]

Hello @AMIGATARI tu as un petit écart entre le tube et le bezel a priori. Ça donne quoi?

Il n'y a aucun écart.
Le bezel vient bien poser à plat sur le tube.
Après si tu parles de la zone d'affichage, effectivement je dirais qu'elle est légèrement plus petite que le tube d'origine.
Il doit y avoir 1/2 cm de zone noire en plus sur la hauteur.
Niveau largeur, c'est pareil que sur mon autre NUC, 1/2 cm comme le tube d'origine.


Keyjee : yes, tes belles intégrations ont fini de me convaincre.
Et puis avec la bonne frame c'est plus simple.

Je parlais bien de l’écart entre le tube et le bezel.

Ce tube n’est pas une dalle plate ? Y’a eu 3 courbures d’écran sur NUC avec bezel adaptés (3 variantes), mais les dalles plates sont arrivées avec la NNC.
Tu as p-e un bezel de NNC si dalle écran plate ici.

[psyko44]

Je parlais bien de l’écart entre le tube et le bezel.

Ce tube n’est pas une dalle plate ? Y’a eu 3 courbures d’écran sur NUC avec bezel adaptés (3 variantes), mais les dalles plates sont arrivées avec la NNC.
Tu as p-e un bezel de NNC si dalle écran plate ici.

non non il y bien des NUC qui ont un bezel plat d'origine
c'est dans les toutes dernière, celle qui venait avec une lindbergh dedans pour virtua tennis3 entre autres. le combo dans ces NUC la c'est du PFX

[Romano]

Je parlais bien de l’écart entre le tube et le bezel.

Ce tube n’est pas une dalle plate ? Y’a eu 3 courbures d’écran sur NUC avec bezel adaptés (3 variantes), mais les dalles plates sont arrivées avec la NNC.
Tu as p-e un bezel de NNC si dalle écran plate ici.

non non il y bien des NUC qui ont un bezel plat d'origine
c'est dans les toutes dernière, celle qui venait avec une lindbergh dedans pour virtua tennis3 entre autres. le combo dans ces NUC la c'est du PFX

C’est une 4ème variante de bezel donc?

Ou y’a 2 courbures (le ventre dans le sens horizontal et l’autre vertical) + une version plate?

Y’a un sujet ici sur N-A avec les 3 modèles référence et photos.

[psyko44]

a ma connaissance il n'y en a que 3 :

toshiba qui sont full bombé
toshiba / shangai novel qui sont semi bombé
sanwa pfx qui sont true flat

[AMIGATARI]

Je parlais bien de l’écart entre le tube et le bezel.

Ce tube n’est pas une dalle plate ? Y’a eu 3 courbures d’écran sur NUC avec bezel adaptés (3 variantes), mais les dalles plates sont arrivées avec la NNC.
Tu as p-e un bezel de NNC si dalle écran plate ici.

Le tube est bien true flat et il n'y a aucun écart entre celui-ci et le bezel.


Erreur de membre de ma part
C'est le bezel que tu m'avais donné à l'époque en rab', en plus de celui que tu avais transformé en 16/9 pour y mettre un écran plat.

Je me souviens que tu avais fait réparer la platine chez un pro (Valmatic) et que cette dernière avait lâché (2 fois de mémoire) et donc que tu avais finalement mis un LCD (que j'ai toujours mais que j'avais remplacé depuis).
Je ne sais pas quelle platine et écran tu avais à l'origine...

[Romano]

Je ne pense pas qu’il s’agisse de moi, ou il y a du mix ici, mais je n’ai JAMAIS mis un lcd dans une borne!

Je m’insurge!

[AMIGATARI]

Je ne pense pas qu’il s’agisse de moi, ou il y a du mix ici, mais je n’ai JAMAIS mis un lcd dans une borne!

Je m’insurge!

Effectivement ce n'est pas toi!

J'ai fait un mix avec "Romano" que je connaissait du sport, et Carmelo qui était sur le forum et m'a vendu la borne en 2013

[theWave]

Je confirme que Romano n’aurait jamais fait ça, il a du faire un AVC en te lisant….

Du coup le sujet est très intéressant sur les variantes de bezels.

[Romano]

Je confirme que Romano n’aurait jamais fait ça, il a du faire un AVC en te lisant….

Du coup le sujet est très intéressant sur les variantes de bezels.

J’ai trouvé ce lien avec les variantes de bezel, mais je suis presque sûr qu’il y a un sujet par ici …

https://zonaarcade.forumcommunity.net/?t=62232494

Avec photos et référence de 3 variantes

[keyjee]

Je confirme que Romano n’aurait jamais fait ça, il a du faire un AVC en te lisant….

Du coup le sujet est très intéressant sur les variantes de bezels.

J’ai trouvé ce lien avec les variantes de bezel, mais je suis presque sûr qu’il y a un sujet par ici …

https://zonaarcade.forumcommunity.net/?t=62232494

Avec photos et référence de 3 variantes

Existe til une variante pour astro/nac?
Je sais que sur blast ya 2 bezels mais sur astro jme pose la question

[Romano]

Je confirme que Romano n’aurait jamais fait ça, il a du faire un AVC en te lisant….

Du coup le sujet est très intéressant sur les variantes de bezels.

J’ai trouvé ce lien avec les variantes de bezel, mais je suis presque sûr qu’il y a un sujet par ici …

https://zonaarcade.forumcommunity.net/?t=62232494

Avec photos et référence de 3 variantes

Existe til une variante pour astro/nac?
Je sais que sur blast ya 2 bezels mais sur astro jme pose la question

Sur astro 1 seule courbure.
Et sur Blast pour moi y’en a une seule aussi, mais si tu as de l’input parlant d’une variante, je suis preneur.

[keyjee]

Je confirme que Romano n’aurait jamais fait ça, il a du faire un AVC en te lisant….

Du coup le sujet est très intéressant sur les variantes de bezels.

J’ai trouvé ce lien avec les variantes de bezel, mais je suis presque sûr qu’il y a un sujet par ici …

https://zonaarcade.forumcommunity.net/?t=62232494

Avec photos et référence de 3 variantes

Existe til une variante pour astro/nac?
Je sais que sur blast ya 2 bezels mais sur astro jme pose la question

Sur astro 1 seule courbure.
Et sur Blast pour moi y’en a une seule aussi, mais si tu as de l’input parlant d’une variante, je suis preneur.

La dernière fois que j'en ai entendu parlé cetait sur une video ou un live de Kamel (biggy) qui evoquait un beael river service pour blast avec une coubure differente (si mes souvenirs sont bons) d'ou ma remarque pour astro nac
