Re: Combo Ms2930 : invocation des experts (vidéos inside)

#51 Message par nikolash »

La seule solution pour diminuer le h-size c'est d'augmenter le hv adj, c'est d'ailleurs la solution du vendeur de ces tht... Quand on voit la qualité de ces tht c'est clairement jouer à la roulette russe en remplissant au max le barillet.
"Capkit" le gros condensateurs n'est pas changé, la marque des condensateurs sont des jackson ça veut dire que ça à été fait par nikolash, aucune soudure refaite". Winterflame

Avatar de l’utilisateur
robinmasters
stick de platine
Messages : 2151
Inscription : 21 oct. 2016, 21:32
Localisation : Paris

Re: Combo Ms2930 : invocation des experts (vidéos inside)

#52 Message par robinmasters »

J'ai baissé le b+ à 165 pour voir.
L'image se rétrécit légèrement (mais pas assez pour mon pb) et devient aussi plus pâle. C'est pas la solution.
Je toucherai pas au HV.adj.

Après tous les tests que j'ai fait, et comme me le dit nikolash + les autres topics sur la blast, ma tht est logiquement en cause:
Pas d'origine et surtout prévue pour un Shanghai novel.

C'est ptet pour ça qu'en 31k c'est mieux qu'en 15k pour la largeur.

Mes recherches :
1- Bezel Aero City (avec vitre ou pas)

Avatar de l’utilisateur
subman
stick de zinc
Messages : 262
Inscription : 20 oct. 2021, 19:47

Re: Combo Ms2930 : invocation des experts (vidéos inside)

#53 Message par subman »

robinmasters a écrit : 09 juil. 2024, 22:51 C'est avec quel paramètres que ta tht neuve chinoise à pété ?
Ceux là?

"Platine MS-2930 / Tube A68LBT696X
Heater resistor R714 0.56 ohms (mesuré 0.6 ohms)
Heater voltage mesuré à 6.36V sur multi professionnel true rms (pin 9/10 neckboard)
B+ 180V (TP3/GND )"

Non ces paramètres sont ceux de ma Blast qui tourne (toujours ? :agenoux: ) actuellement avec une autre THT chinoise (elle revient de loin :p: ).

Celle qui a pété, c'est sur une autre platine que j'ai en spare.
J'étais calé à 26kV max pour 180v, pas moyen d'avoir + et c'était limite en largeur d'image sur le 15K.
Mais elle n'a pas tenu le choc. :lol:

J'ai passé une autre commande sur yoycart mais ils envoient des MSU1FUS11 différentes à chaque fois.
Donc pas possible d'avoir une valeur sûre dans ces machins.. :crybaby:

Avatar de l’utilisateur
robinmasters
stick de platine
Messages : 2151
Inscription : 21 oct. 2016, 21:32
Localisation : Paris

Re: Combo Ms2930 : invocation des experts (vidéos inside)

#54 Message par robinmasters »

Ok,
Sur yoycart justement j'ai trouvé 2 références identiques mais prix differents:

https://www.yoycart.com/Product/594979186324/
https://www.yoycart.com/Product/21303268145/

Par contre les fdp sont chers, dans les 35e.

Mes recherches :
1- Bezel Aero City (avec vitre ou pas)

sonic911
stick de plomb
Messages : 97
Inscription : 14 févr. 2009, 23:27

Re: Combo Ms2930 : invocation des experts (vidéos inside)

#55 Message par sonic911 »

robinmasters a écrit : 09 juil. 2024, 21:30 J'ai gagné un peu de Hsize mais c'est pas ouf
J'ai plus d'idée là pour régler mon problème d'image trop large.
Je reviens sur le B+, est ce que le réduire pour voir si l'image rétrécit est une bonne idée ?
Diminuer la tension est moins risqué que l'augmenter à priori... ?

Ce qui me chiffonne c'est qu'en 31k l'image est moins large.
Elle me va.
C'est en 15k que c'est trop large
Oui tu peux y aller sans problème (dans des limites raisonnables comme dit Lorenzo).
Pour te donner une idée de la marge, pour un polo, le B+ (donnée usine) est de 149 V. Si tu le descends à 145 V, (soit environ 3%) tout fonctionne très bien et la largeur H de l'image est bien réduite. Donc sur 180V, tu peux, je pense, descendre à 175V pour voir. De toute façon, au pire, si tu le descends trop bas, la THT se coupe et tu n'as plus d'image. Aucun risque que ça casse.
Edit : oublie ci-dessus, je viens de lire que tu as déjà essayé.

Ensuite, comme je t'ai dit dans un post précédent, il y a les capa haute tension en // de la THT qui pilotent la taille de l'image horizontale. On gagne beaucoup aussi en largeur en modifiant les valeurs de cas capa.

Avatar de l’utilisateur
robinmasters
stick de platine
Messages : 2151
Inscription : 21 oct. 2016, 21:32
Localisation : Paris

Re: Combo Ms2930 : invocation des experts (vidéos inside)

#56 Message par robinmasters »

Pour le moment je mets en stand by, en attendant de changer la tht par une autre.
Il ne reste que ça à faire.

Mes recherches :
1- Bezel Aero City (avec vitre ou pas)

Ulgar
stick d'argent
Messages : 592
Inscription : 11 févr. 2016, 23:05
Localisation : Montpellier

Re: Combo Ms2930 : invocation des experts (vidéos inside)

#57 Message par Ulgar »

Je viens de tout lire. Tu as bien bossé mais en effet ça semble venir de la tht. Faudrait vraiment trouver un bon vendeur de tht, même chinois.
De ce qu'on m'avait dis, même teknoservice a des qualités différentes, mais il connaît bien les vendeurs et se garde les bonnes références, et revend les pas tops.

Sinon choper la tht d'origine d une blast en panne, ça serait vraiment bien.

Bon courage

Avatar de l’utilisateur
robinmasters
stick de platine
Messages : 2151
Inscription : 21 oct. 2016, 21:32
Localisation : Paris

Re: Combo Ms2930 : invocation des experts (vidéos inside)

#58 Message par robinmasters »

Merci,
Au pire la tht faudra en acheter qques unes,les mettre et voir ce que ça donne.
Le prix chez yoycart c'est pas dingue comparé à teknoservice qui vend les mêmes 100e fdp in....

Sinon concernant la résistance qui est à côté de la tht :
"Heater resistor R714 0.56 ohms (mesuré 0.6 ohms) "

J'ai essayé de la mesurer avec mon multi bas de gamme, impossible d'avoir une valeur.
Vous la mesurez platine allumée ou éteinte d'ailleurs.
En circuit ou sortie?

Dans les 2 cas mon multimetre fait comme la roue du juste prix 😩😩😩

Mes recherches :
1- Bezel Aero City (avec vitre ou pas)

Avatar de l’utilisateur
nikolash
stick d'or
Messages : 1408
Inscription : 06 août 2013, 20:15

Re: Combo Ms2930 : invocation des experts (vidéos inside)

#59 Message par nikolash »

Une résistance ça ne se mesure jamais sous tension, sous peine de flinguer ton multimètre.
C'est une règle de base et à mon avis avant de faire plus de connerie qu'autre chose, demande avant d'agir...
"Capkit" le gros condensateurs n'est pas changé, la marque des condensateurs sont des jackson ça veut dire que ça à été fait par nikolash, aucune soudure refaite". Winterflame

Avatar de l’utilisateur
robinmasters
stick de platine
Messages : 2151
Inscription : 21 oct. 2016, 21:32
Localisation : Paris

Re: Combo Ms2930 : invocation des experts (vidéos inside)

#60 Message par robinmasters »

nikolash a écrit : 11 juil. 2024, 16:47 Une résistance ça ne se mesure jamais sous tension, sous peine de flinguer ton multimètre.
C'est une règle de base et à mon avis avant de faire plus de connerie qu'autre chose, demande avant d'agir...
Ok, j'ai essayé de mesurer éteint.
J'ai eu le doute quand je voyais mon multimetre ne pas pouvoir afficher une valeur stable.

Mes recherches :
1- Bezel Aero City (avec vitre ou pas)

Avatar de l’utilisateur
robinmasters
stick de platine
Messages : 2151
Inscription : 21 oct. 2016, 21:32
Localisation : Paris

Re: Combo Ms2930 : invocation des experts (vidéos inside)

#61 Message par robinmasters »

Après 2 mois d'attente j'ai reçu 2 tht achetées chez yoycart.
J'ai voulu en prendre 2 de la réf à 25e et 2 de la réf à 35e.

En fait celle à 25 y en a plus.
J'ai pris celle a 35e.
Faire gaffe au stock affiché (genrr 700 dispo) c'est du bullshit.

Je pense même qu'ils fabriquent à la demande vu le délai.

Voilà ce que j'ai reçu.




C'est du neuf, ça respire pas la qualité des tht d'origine mais ça fera ptet le taf.
Sur l'un des 2 la ventouse est déchirée , fait chier.

A voir si ça marche, si ça tient dans le temps et tout.
Je l'installe dès que possible...

Mes recherches :
1- Bezel Aero City (avec vitre ou pas)

Ulgar
stick d'argent
Messages : 592
Inscription : 11 févr. 2016, 23:05
Localisation : Montpellier

Re: Combo Ms2930 : invocation des experts (vidéos inside)

#62 Message par Ulgar »

Ah cool ça, hâte d'avoir ton retour. En espérant que ça fonctionne :)
Pour la qualité c'est dommage pas avoir un fournisseur un peu plus premium, mais y a pas le choix...

Avatar de l’utilisateur
robinmasters
stick de platine
Messages : 2151
Inscription : 21 oct. 2016, 21:32
Localisation : Paris

Re: Combo Ms2930 : invocation des experts (vidéos inside)

#63 Message par robinmasters »

Après des mois de galère j'ai pris un peu de temps et démonté la tht.



Y a 2 soudures éclatées, dégueulasses.
Et oui clairement il manque la 3e connexion qui doit sortir de la tht et arriver sur le HV adjust sur la pcb.

J'ai essayé de remplacer la tht par une de chez yoycart,
Elle bute sur le support en métal qui est à côté, ça rentre pas...
Faut forcer et puis les 3 pins en dehors de ceux qui font un cercle sont super courts , faut les prolonger et les plier pour les faire rentrer dans les 3 trous de la pcb.
Mais lequel va où?
Aucune doc...

C'est la misère

Mes recherches :
1- Bezel Aero City (avec vitre ou pas)

Avatar de l’utilisateur
robinmasters
stick de platine
Messages : 2151
Inscription : 21 oct. 2016, 21:32
Localisation : Paris

Re: Combo Ms2930 : invocation des experts (vidéos inside)

#64 Message par robinmasters »

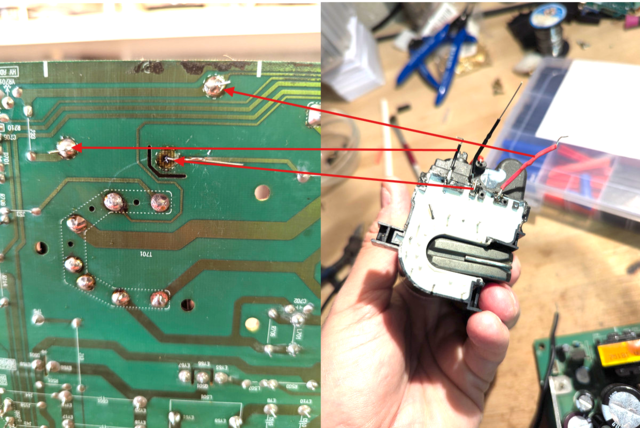

Suite aujourd'hui .
J'ai changé la tht avec une de yoycart.
J'ai du couper les pins inutiles sinon trop galère ça rentrait pas et rallonger les 3 pins un peu à l'écart avec des pattes de résistance.
Un pin ne soudait pas, il tenait déjà difficilement avant. J'ai recup la piste en direct.
Pour les 3 pins en plus , j'ai assumé que l'ordre était respecté pour souder à la bonne place.



J'allume en mode ça va exploser ,
Et bien pas du tout , ça a l'air de se passer pas trop mal. L'écran s'allume mais c'est tout blanc. J'ai bien baissé la tht et la miracle.
Une image.


J'ai laissé tourner 2 bonnes heures. Pas de soucis pour le moment .

J'ai pas le même setup qu'en juillet mais j'ai l'impression que l'effet "rouleau" n'est plus la. Par contre tjs impossible de baisser la Hsize autant que sur d'autres écrans. Autre chose, très dur de trouver une synchro avec une dreamcast en 31k.

J'ai fait 2 / 3 réglages de couleurs, ça rend pas mal malgré l'écran marqué et la convergence aux fraises. Y a encore du taf mais je vais pas y passer trop longtemps non plus.

Je vais mettre des roms dans le rgbjamma dual et vais ramener un mister pour tester bien comme y faut en situation cible (rgb dual pour le 31 et mister pour le 15k, en versus avec mon astro d'à côté ) et laisser tourner encore quelques heures.


Mes recherches :
1- Bezel Aero City (avec vitre ou pas)

Ulgar
stick d'argent
Messages : 592
Inscription : 11 févr. 2016, 23:05
Localisation : Montpellier

Re: Combo Ms2930 : invocation des experts (vidéos inside)

#65 Message par Ulgar »

Ahh yes c'est une bonne nouvelle ça !!!
Une platine de sauvée du coup. :-D

Avatar de l’utilisateur
robinmasters
stick de platine
Messages : 2151
Inscription : 21 oct. 2016, 21:32
Localisation : Paris

Re: Combo Ms2930 : invocation des experts (vidéos inside)

#66 Message par robinmasters »

Thx poto,
J'ai laissé tourner 3h encore pas eu de pb

Mes recherches :
1- Bezel Aero City (avec vitre ou pas)

Ulgar
stick d'argent
Messages : 592
Inscription : 11 févr. 2016, 23:05
Localisation : Montpellier

Re: Combo Ms2930 : invocation des experts (vidéos inside)

#67 Message par Ulgar »

Ça sent bon cette histoire.
Il n'y a pas possibilité de leur écrire afin de leur expliquer les modifs à faire afin d'avoir une tht parfaitement compatible avec la ms2930 sans avoir à bidouiller ?
En tout cas c'est un post a garder de côté, ça va pouvoir aider beaucoup de monde en cas de tht qui lâche

Avatar de l’utilisateur
robinmasters
stick de platine
Messages : 2151
Inscription : 21 oct. 2016, 21:32
Localisation : Paris

Re: Combo Ms2930 : invocation des experts (vidéos inside)

#68 Message par robinmasters »

J'ai branché un mister dessus,
Malheureusement même problème d'image trop large, Hsize au minimum mais image dépasse des 2 côtés .
C'était donc pas la tht.


Un pote m'a conseillé de swapper le potard de Hsize, pas con.
Et après je vais checker tous les condos un par un voir si y en a un ou deux qui n'ont pas la bonne capacitance...

Mes recherches :
1- Bezel Aero City (avec vitre ou pas)

Avatar de l’utilisateur
robinmasters
stick de platine
Messages : 2151
Inscription : 21 oct. 2016, 21:32
Localisation : Paris

Re: Combo Ms2930 : invocation des experts (vidéos inside)

#69 Message par robinmasters »

Suite des aventures aujourd'hui:

Swap du yoke par un tout beau tout neuf, anneaux aussi.
Suite au changement de Tht j'ai réglé le b+ sur 180v

---->Change rien

J'ai joué avec le Hsize, et je me suis rendu compte qu'y avait un changement des couleurs affichées quand je tourne le potard sur la telco.

Jamais vu ça, ça vous inspire?

https://youtube.com/shorts/mclHblRlVbs? ... P0gg0sRhrC

Mes recherches :
1- Bezel Aero City (avec vitre ou pas)

Avatar de l’utilisateur
robinmasters
stick de platine
Messages : 2151
Inscription : 21 oct. 2016, 21:32
Localisation : Paris

Re: Combo Ms2930 : invocation des experts (vidéos inside)

#70 Message par robinmasters »

Si vous ne connaissez pas cette chaîne ça vaut le coup de regarder .
Il répare un max de platines ,mais rarement du Nanao.

Sur cette video il parle de swap de Tht par des nonames, qui réduit (ou augmente ,même principe) la taille de l'image.
Il faut alors changer un condo pour coller à la spec de la platine .
Il dit que le condo devrait être livré avec la tht.
Intéressant l'analyse.

https://youtu.be/VTPmh8JvPEQ?si=40Ypbn3XqSCh1t17

Mes recherches :
1- Bezel Aero City (avec vitre ou pas)

malkan
stick de plastique
Messages : 8
Inscription : 25 févr. 2020, 22:52

Re: Combo Ms2930 : invocation des experts (vidéos inside)

#71 Message par malkan »

Bonjour,

j'ai reçu la même THT, pourrais tu me détailler comment tu a branché les 3 pins du haut sur la platine?

Merci d'avance!

Avatar de l’utilisateur
robinmasters
stick de platine
Messages : 2151
Inscription : 21 oct. 2016, 21:32
Localisation : Paris

Re: Combo Ms2930 : invocation des experts (vidéos inside)

#72 Message par robinmasters »

Je les ai prolongées avec des pattes de résistance classiques, puis soudées dans chaque trou correspondant au placement logique.

Mes recherches :
1- Bezel Aero City (avec vitre ou pas)

malkan
stick de plastique
Messages : 8
Inscription : 25 févr. 2020, 22:52

Re: Combo Ms2930 : invocation des experts (vidéos inside)

#73 Message par malkan »

Bonjour et merci de ta réponse.

Comme ceci ? =>

Avatar de l’utilisateur
robinmasters
stick de platine
Messages : 2151
Inscription : 21 oct. 2016, 21:32
Localisation : Paris

Re: Combo Ms2930 : invocation des experts (vidéos inside)

#74 Message par robinmasters »

Oui c'est ça.
Mais c'est peut être pas ok, j'ai pas trouvé de doc la dessus.

Mes recherches :
1- Bezel Aero City (avec vitre ou pas)
