Aide cablage manette

[MaximePilgrim]

Salut Tous le monde ,

Voila J'ai recupéré une Super nintendo et une telé 36 cm , Et je voudrai les mettre dans une borne faite maison ; MAis juste un Player en petit genre sa http://dinocab.fr/product.php?id_product=15

Le seul probleme que je rencontre c'est de cablé la manette de super nintendo avec du sanwa , Est ce possible Si quelqu'un l'as deja fait pourait il m'aidé ?

Si sa interresse du monde je mettrai des photos de l'avancement ou de la forme definitive .

Merci =)

[argonlefou]

Sur Slagcoin tu as les schémas pour cabler les fils sur un PCB de Snes (selon la version de la manette) :
http://www.slagcoin.com/joystick/pcb_di ... agram1.jpg
http://www.slagcoin.com/joystick/pcb_di ... agram2.jpg

[MaximePilgrim]

Merci Argonlefou ,

Encore une question , qui saurait m'indiqué où acheter des cables , pour cablé les boutons , et une ame charitable qui pourait m'expliqué l'histoire de masse que je vois partout

[sengoku]

Tu peux trouver du cablage pour boutons chez Starcab, par exemple : http://www.starcab.net/product_info.php ... cts_id=951

Si tu cables du Sanwa en boutons, tu auras besoin de cosses (une par fil) : http://www.starcab.net/product_info.php ... cts_id=310

Pour les masses, il faut que tu trouves la masse de la PCB de ta manette, & elle est commune pour tous les boutons : 1 bouton = ta direction ou ton bouton (Exemple : Haut) + une Masse obligatoire par bouton.

[harry91]

pour compléter sengoku

la masse est le "retour" de ton courant électrique, celui-ci fonctionne en boucle si tu ne branche pas la masse ton courant/impulsion électrique se perd et donc ton bouton ne peut transmettre l'information.


tu peux voir une mon tuto (étape 18 à 20) peut être qu'il t'aidera à mieux comprendre.

viewtopic.php?f=14&t=24930

[MaximePilgrim]

Merci les gens ,

Samedi je commence la menuiserie , et Dimanche les reglage electronique si tout se passe bien

Vous croyez que si je n'y arrive pas je pourrais trouvé quelqu'un pour le faire ?

Ou m'expliqué en live par msn ou autre?

[harry91]

j'espere qu'il y aura des photos

[MaximePilgrim]

T'inquiete pas j'essairais de faire des photos et je vais surement faire 2 mini borne une Super nintendo , et un megadrive .

Alors de nouveau, Si quelqu'un a des photos pour cablé la manette , Moi je pare a la recherche en mode Google =)

[MaximePilgrim]

Up =)

[argonlefou]

Il y a un topic de vente de Hackpad ici sur néo-arcadia, dont voici une image (pour la Snes) :

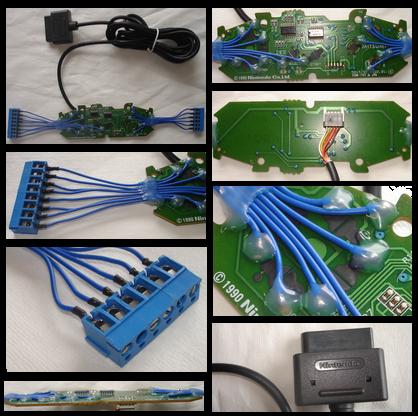

http://lh4.ggpht.com/_iCVG1f0wUfw/S73Az ... /sn3.1.jpg

C'est pas en HD mais si ça peut te donner une idée de ce que ça donne

[MaximePilgrim]

Merci , Je vais voir je suis limite niveau Argent la donc je vais attendre un peu . Je dois recevoir des sous d'ici 4-5 jours ,

[argonlefou]

Merci , Je vais voir je suis limite niveau Argent la donc je vais attendre un peu . Je dois recevoir des sous d'ici 4-5 jours ,

Le lien pour les ventes c'était pour citer la source de la photo, c'est tout
Tu peux largement le faire tout seul si tu as un fer à souder, du fil et de l'étain

[MaximePilgrim]

Oui merci beaucoup pour l'aide ,

Je vais passé a la partie construction d'ici 2 jour !

Un nouveau post tout beau arrive

[Mr.AZ]

Salut, j'arrive peut être en retard mais si ça peut encore t'aider, voici quelques photos haute résolution du hack pad en question :

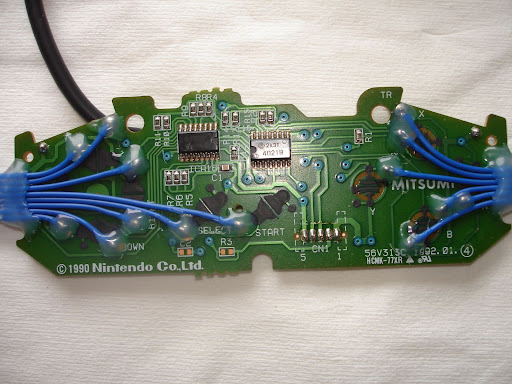

http://lh5.ggpht.com/_iCVG1f0wUfw/TMyC7 ... C07020.JPG

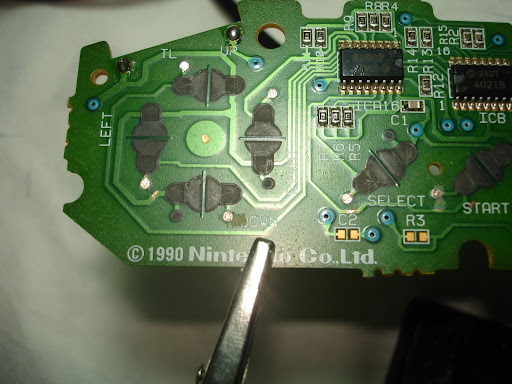

http://lh4.ggpht.com/_iCVG1f0wUfw/TMyC6 ... C06998.JPG

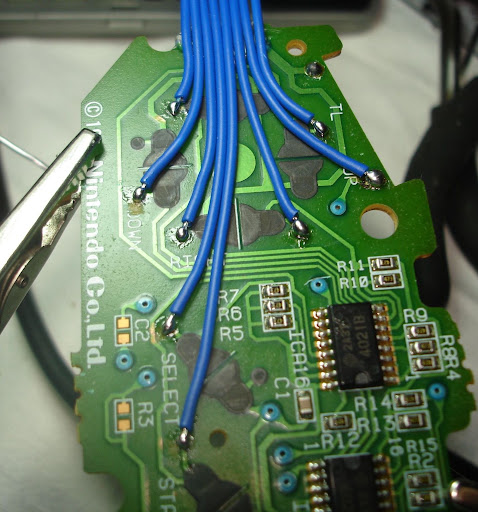

http://lh4.ggpht.com/_iCVG1f0wUfw/TMyC7 ... C07000.JPG

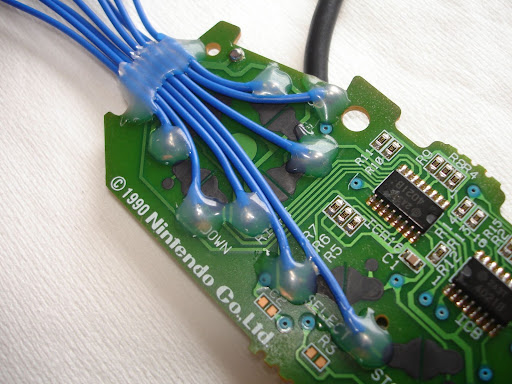

http://lh6.ggpht.com/_iCVG1f0wUfw/TMyC7 ... C07024.JPG

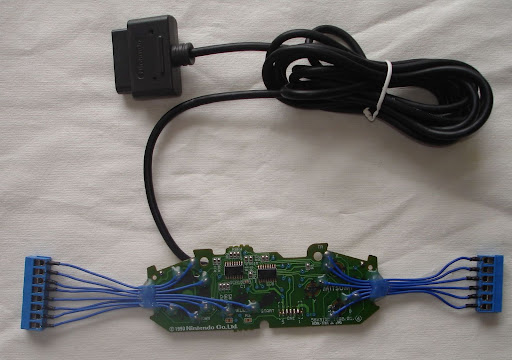

http://lh5.ggpht.com/_iCVG1f0wUfw/TMyHx ... C07013.JPG

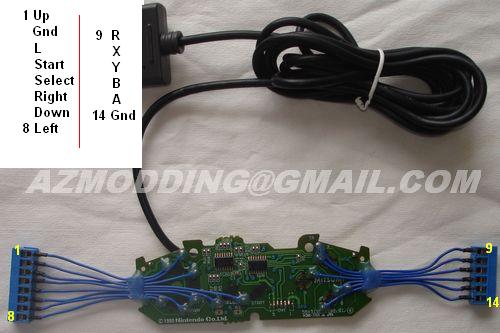

http://lh3.ggpht.com/_iCVG1f0wUfw/S9dhS ... sn3.1d.jpg
