Bonsoir à tous.
Voilà j'ai ressorti mon stick dreamcast, la console et, les jeux qui vont bien avec.
Et là, je me rend compte que mon stick est dur comme une trique (et pas au bon endroit ).
Du coup, j'ai décidé de changer le stick et puis les boutons et de prendre du sanwa (j'ai pris l'habitude avec le Virtua stick high grade.)
Voilà ce que je compte prendre:
1 JLF-TP8Y-SK
1 Guide octogonal
6 ODSF 30
-Est-ce que vous pensez que cela suffit ou bien vous voyez d'autre truc a prendre (comme un JLF-H 5PIN ?)
-Vous me conseillez de commander où ?
Personnellement je ne recommande pas le connecteur 5 broches pour le stick par ce qu'il suffit qu'il y ait un fil qui tire un peu trop pour qu'avec le temps, le connecteur gagne du jeu et fasse des faux-contact avec le PCB du joystick, et tu vas avoir une direction qui cafouille.
Je recommande de souder, avec ça t'es sûr que ça tient, et tu dessoudes si t'as besoin de retirer le PCB du joystick, mais ça arrive pas tous les quatre matins.
Mon conseil c'est de couper les fils tu joystick d'origine de sorte à récupérer le connecteur, ensuite tu soudes tes fils bout-à bout pour avoir la distance adéquate avec le stick Sanwa, tu met de la gaine thermo pour isoler tes soudures, puis tu soudes sur le PCB du joystick, comme ça tu gardes quand même une manière simple de déconnecter.
Sinon, un mod simpa et facile à réaliser, tu arraches le E-ring du joystick d'orgine et tu le déboîtes de sorte à récupérer le ressort. Tu l'allonges un peu et tu le fout à la place du ressort du stick sanwa, et t'as un stick à mi-chemin entre le sanwa et le seimitsu. Moi j'suis perturbé maintenant quand je joues sur un stick Sanwa d'origine tellement je le trouve mou et avec une zone morte énorme 8D
Personnellement je suis pas fan du restricteur octogonal, mais là c'est toi qui voit.

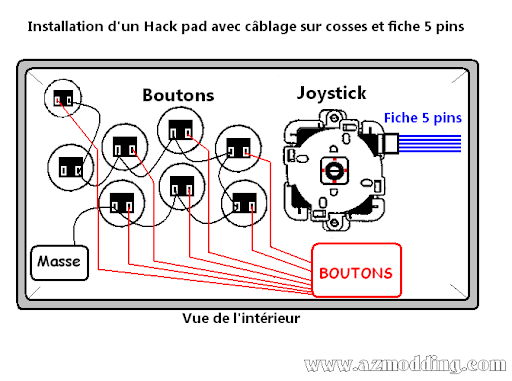

Faut pas exagérer avec le connecteur 5 broches, on le trouve dans les sticks commerciaux, personne n'a eu de problème avec ca, quand même ! Si tu attaches correctement la PCB au boitier, il n'y a pas de raison d'avoir des fils tirés.
speedsterharry a écrit :Faut pas exagérer avec le connecteur 5 broches, on le trouve dans les sticks commerciaux, personne n'a eu de problème avec ca, quand même ! Si tu attaches correctement la PCB au boitier, il n'y a pas de raison d'avoir des fils tirés.
Je reconnais que mon système de connexion interne était foireux, c'est pourquoi je l'ai entièrement refait dernièrement. Cela dit j'ai déjà eu à réparer quelques sticks (3 si je me souviens bien) qui avaient ce problème, dont un MadCatz TE. Moi je dit soudure, avec ça t'as rien à craindre.
Sinon, à l'époque j'avais fait ce petit tuto pour le site DreamAgain, avec une liste du matériel qu'il faut pour ce mod:
c'est quand même vachement plus propre lorsque tu veux changer ton vieux stick par un neuf.
la fiche du TE/SE est pourrie, je compte plus le nombre de gens qui venaient chez moi pour que je leur vende un JLF tout neuf alors qu'en fait c'était la fiche de stick qui se barrait (j'aurais du me taire tiens, quand j'y pense j'ai perdu pas mal d'argent, c'est dur d'être honnête), mais les sanwa/seimitsu ont un petit clip qui permet de la tenir en place de manière perenne.
Un site sur la modd ou on parle de produits cosmesticks.
La boutique, c'est fini, merci à tous !
J'ai reçu et déballé le matos.
Une petite question pour les soudures, vous utilisez quoi pour pas griller les circuits ? De l'étain ? Un gros fer à souder ?
Pour les soudures, tu dois utiliser un fer à souder d'électronique (pas un fer à arc électrique pour ferronnerie !) avec du fil d'étain, trouvable dans toutes les bonnes crèmeries.
Si tu veux, tu n'es pas obligé de souder directement sur le circuit, tu peux couper les fils du connecteur et souder les nouveaux bout-à-bout, sans oublier d'isoler avec de la gaîne thermo-rétractable. un peu comme ce que j'ai fait ici:
J'aurais besoin juste d'une confirmation (ou infirmation) pour le joystick. Voici les données:
-J'ai orienté le circuit du jostick comme dans le tuto de frédo.
-Sur le circuit du joystick je vais brancher le JLF-H 5PIN dont les couleurs sont en partant du haut: noir (J1), vert (J2), jaune (J3), orange (J4), rouge (J5) .
-Sur le circuit de la pcb je garde l'ancien "connecteur" avec ses fils dont les couleurs sont en partant du haut: jaune (P1), orange (P2), rouge (P3), marron (P4), noir (P5).
-Je vais souder les fils du JLF-H 5PIN avec ceux de l'ancien "connecteur" de cette manière:
(le connecteur est à gauche et le joystick est à droite)
Fini.
Le joystick est 100% fonctionnel.
Merci à tous
J'aurais juste une dernière questions.
Comment fait-on pour savoir les directions correspondantes aux couleurs des fils en fonction de la position du circuit du JLF ?
Il suffit de suivre le fil jusqu'au circuit imprimé, là tu suis la piste à laquelle il est relié jusqu'au microswitch qui est au bout, le tout en tenant compte des inversions diverses: par exemple, quand tu pousses ton stick pour faire "haut", en fait il actionne le switch du bas etc.
Frédo a écrit :Il suffit de suivre le fil jusqu'au circuit imprimé, là tu suis la piste à laquelle il est relié jusqu'au microswitch qui est au bout, le tout en tenant compte des inversions diverses: par exemple, quand tu pousses ton stick pour faire "haut", en fait il actionne le switch du bas etc.
Content que ça marche =)
Exact.
Le stick DC est vraiment nickel pour du mod (si on fait abstraction des trous à limer ce qui est le plus chiant).
Pas besoins d'y coller un artwork ou quoique ce soit: il existe tellement de couleur dispo sympa en boule & boutons qu'il y a de quoi faire (je m'écouterai j'aurai 10x ce model juste pour avoir des couleurs différentes).
J'en testé pas mal de model entrée de gamme & au final ce sont les seuls que j'ai gardé pour DC & PS1/2 (rajout du bouton select derrière le stick sa déchire ).
Zinzin: te reste plus qu'à faire péter la photo !!!
Perso je reste fan des bons vieux hori real arcade (pas les real arcade pro) type soulcalibur 2 etc. Faut juste y mettre du LS33 comme stick à cause du manque d'épaisseur pi voilou.
Le stick DC a le design assorti à la console, ca ne doit servir que dur une DC
yoanna330 a écrit :Perso je reste fan des bons vieux hori real arcade (pas les real arcade pro) type soulcalibur 2 etc. Faut juste y mettre du LS33 comme stick à cause du manque d'épaisseur pi voilou.
Le stick DC a le design assorti à la console, ca ne doit servir que dur une DC
Moi le SoulCalibur 2 il m'a ... saoulé
Je trouve que son design vieili mas & effectivement l'intégration d'un stick Sanwa / Seimitsu est moins évidente (moi j'avais 'surelevé' la plaque en ajoutant des rondelles au niveau des vis pour éviter de soit trafiquer le stick / soit faire un trou dans la plaque).
Lees HRAP sont super easy à modder mais trop gros je trouve
Pour moi le gros GROS point fort du Stick Dreamcast, c'est son ergonomie. De part sa taille et grâce à l'emplacement du port VMU, il y a une grande surface très confortable pour poser complètement les mains et les poignets dessus. Ya pas un angle ou une vis qui mord. Il est fin, compact, et bien lesté, aussi bien pour jouer sur les genoux que sur une table.
Les sticks Hori ou Madcatz sont énormes mais avec une config resserrée commme sur les bornes, beaucoup trop de surface inutile alors que ça améliore le confort de jeu, ils sont aussi trop épais et trop lourds à mon goût.
moi je dis un poil trop d'espace entre le stick et les boutons (grilled by wovou), impossibilité de rajouter un sur le ligne du haut et pas assez de place à gauche
Pour le Dreamcast, ça se défend, moi je trouve ça plus confortable d'avoir de l'espace entre les mains, et j'ai pas vraiment besoin d'espace à gauche.
Après c'est sûr que pour rajouter des boutons, c'est surtout sur les tranches que tu peux rajouter, sinon pour en rajouter en façade faut entamer des gros travaux (cf: le mien) mais pour rien au monde je changerai mon Dreamcast pour un TE ou un HRAP !
zinzin a écrit :Fini.
Le joystick est 100% fonctionnel.
Merci à tous
J'aurais juste une dernière questions.
Comment fait-on pour savoir les directions correspondantes aux couleurs des fils en fonction de la position du circuit du JLF ?
).
.
).
