Shyntek pour AW

[zouzzz]

Salut,



A quoi c'est'y que ça sert exactement ça ?

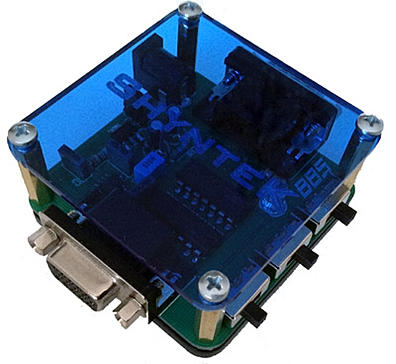

http://www.beharbros.com/#!shyntek/czj5

Pour relier une carte AW à un écran LCD/Plasma... ?

Merci.

[yoanna330]

Il me semble que l'AW, étrangement, ne passe pas bien sur cetains écrans. Peut-être que c'est pour régler ce souci ?

[stickcross]

C'est un separarateur de synchro car composite sur l'atomiswave et un générateur de scanline

[yoanna330]

En effet, il aurait fallu que je clique simplement sur le lien

[zouzzz]

C'est un separarateur de synchro car composite sur l'atomiswave et un générateur de scanline

Générateur de scanlines ça ok je sais ce que c'est mais séparateur de synchro, quel est le but ?

Merci

[stickcross]

Quand on écrit RGBS cela veux dire que tu est en RGB avec synchro composite, cela veux dire que la synchro H et V sont mélangés tu as donc qu'un seul fil ici câblé sur la pin de synchro H.

C'est ce que sort l'atomiswave et c'est le problème pour certain utilisateur qui on un moniteur qui ne prend pas ce type de synchro.

Le signal le plus répandu maintenant c'est RGBHV avec des synchro séparer donc deux fils.

Il y avait aussi assé rare (spécialiste Sony) le RGsB ou SOG (synchro on Green), la la synchro composite est mélangé au vert.
On a aussi mais très rare le RsGB ou SOR et le RGBs ou SOB.

Pour en revenir au bidule en lien, il prend ta synchro composite de l'atomiswave pour les séparer et du coup rendre l'ato plus standard.

[neocps1]

sympa!

[zouzzz]

Merci stickcross, t'es un boss !

Je viens de tester la sortie VGA sur ma TV Samsung effectivement la TV ne reconnait pas la carte, ce Shyntek pourrait donc palier ce problème si je comprends bien.

[yoanna330]

Ah ben finalement j'avais raison

[stickcross]

Sûrement oui, après 60 dollars c'est pas donné je trouve pour un chip a 1 euros. Bon tu a le générateur aussi et c'est propre.

[zouzzz]

Clair $60 j’hésite .

[stickcross]

Le toro est nettement plus intéressant, il faudrai juste mettre un vga a aussi la place du connecteur dreamcast.
Il servirai a toute les utilités.

[zouzzz]

La notice :



Il faut une alim en plus, du coup je passe mon tour.
edit : euh non, il semblerait que l'alim puisse se faire par le VGA (?)

[naku]

Il a aussi une autre utilité et pas des moindres.

Le 15khz de l'atomiswave et au format 480i, et celui ci pique bien les yeux.
Le fait de séparer la synchronisation sur la composite, cela permet d'utiliser le générateur de scanline en sortie 31khz, et d'avoir un rendu 15khz sur un écran 31khz, des jeux comme
Kofxi
Samurai
Métal slug
Kov7
Sans avoir les yeux qui pique et un rendu de très loin meilleur que le 480i.

Donc je trouve que ca a grand intérêt.

Enjoy

[zouzzz]

Allé, je me suis laissé tenter (peut-être parce que je ne suis pas bien réveillé), j'en ferai une review sur mon blog.

[naku]

J Aurai encore une atomiswave je prenais aussi perso

[zouzzz]

J'ai déjà reviewé un de ces produits (lire ici) il y a qques années avant qu'il se professionnalisme, un scanliner qui n'avait rien à envier au SLG allemand, bien au contraire.
J'ai eu le fabricant par e-mail (il se souvenait de moi... pourtant on ne s'était pas quitté en bon terme), il m'a donné qques infos sur ce Shyntek.

[zouzzz]

J'ai reçu le Shyntek il y a quelques jours.

Je n'ai pas réussi à le faire fonctionner en auto-alimenté.
Je suis alors passé par une alim comme indiqué sur la notice mais ça ne fonctionne pas beaucoup plus, j'arrive à avoir une image toutes les 2 secondes environ : http://www.dailymotion.com/video/x2ykpah

J'ai contacté le revendeur qui m'indique qu'il ne voit pas d'où ça peut venir si ce n'est un problème de câble VGA OU de compatibilité avec la TV... c'est con j'ai acheté son Shyntek pour rendre la carte-mère compatible avec ma TV...

[mr^o^big]

Je vois pas l intérêt de mettre des scanlines sur du 15k , parce que si tu mets du 31k sur une tv ça ne passe pas à moins que tu parles d'écran plat et du coup il faut voir si elle accepte le 31k , tu devrais tester sur un crt tri fréquences en premier

Mr BIG

[zouzzz]

??
Le bidule sert à faire reconnaitre la carte-mère AW aux écrans récalcitrants en 31k / VGA et (si on veut) ajouter des scanlines (toujours en 31k / VGA).
Il n'a aucun rapport avec le 15k.

(je n'ai p-e pas bien compris ta réflexion )

[mr^o^big]

Dsl mais comme tu parles de tv et tv = 15k

Mr BIG

[zouzzz]

Ok, tu crois que la TV n'accepte pas du 31k, c'est ça ?
C'est un écran LCD Samsung LE32" de 2008 ou 2009, vu qu'il y a un port VGA je pense qu'elle accepte le 31k.
C'est même certains vu que l'image apparait toutes les 1 ou 2 secondes.

[mr^o^big]

Test sur un crt en 31k en premier je pense que ça sera mieux

Mr BIG

[zouzzz]

Je n'ai pas malheureusement.

[zouzzz]

Ok, j'ai la confirmation que mon écran gère le 31 k car mon system 256 fonctionne au poil en VGA sur celui-ci.

Comme indiqué par le revendeur/fabriquant, j'ai testé avec d'autres câbles VGA et j'ai le même souci.
J'ai essayé sur un autre écran LCD Samsung (15") et là ça fonctionne nickel...
