MS9 nanao - potentiometre Cut Off

[Marsupio714]

Bonjour,
j'ai besoin d'aide sur une de mes platines.
Deux fonctionnent parfaitement maintenant (grâce aux personnes du forum) et une a encore un problème de potentiomètre.
Ma dernière platine MS9 a selon le précédent possesseur été capkité mais j'ai des soucis sur le réglage des cut off et du contraste.
Pour régler les cut off RGB je suis obligé de pousser les potentiomètres de la platine quasiment en buté du maximum (alors que sur les autres platines, je ne les bouge que très peu).
Pareil pour le contraste.
Et sur la télécommande le potentiomètre du contraste n'a quasi aucun effet visible.

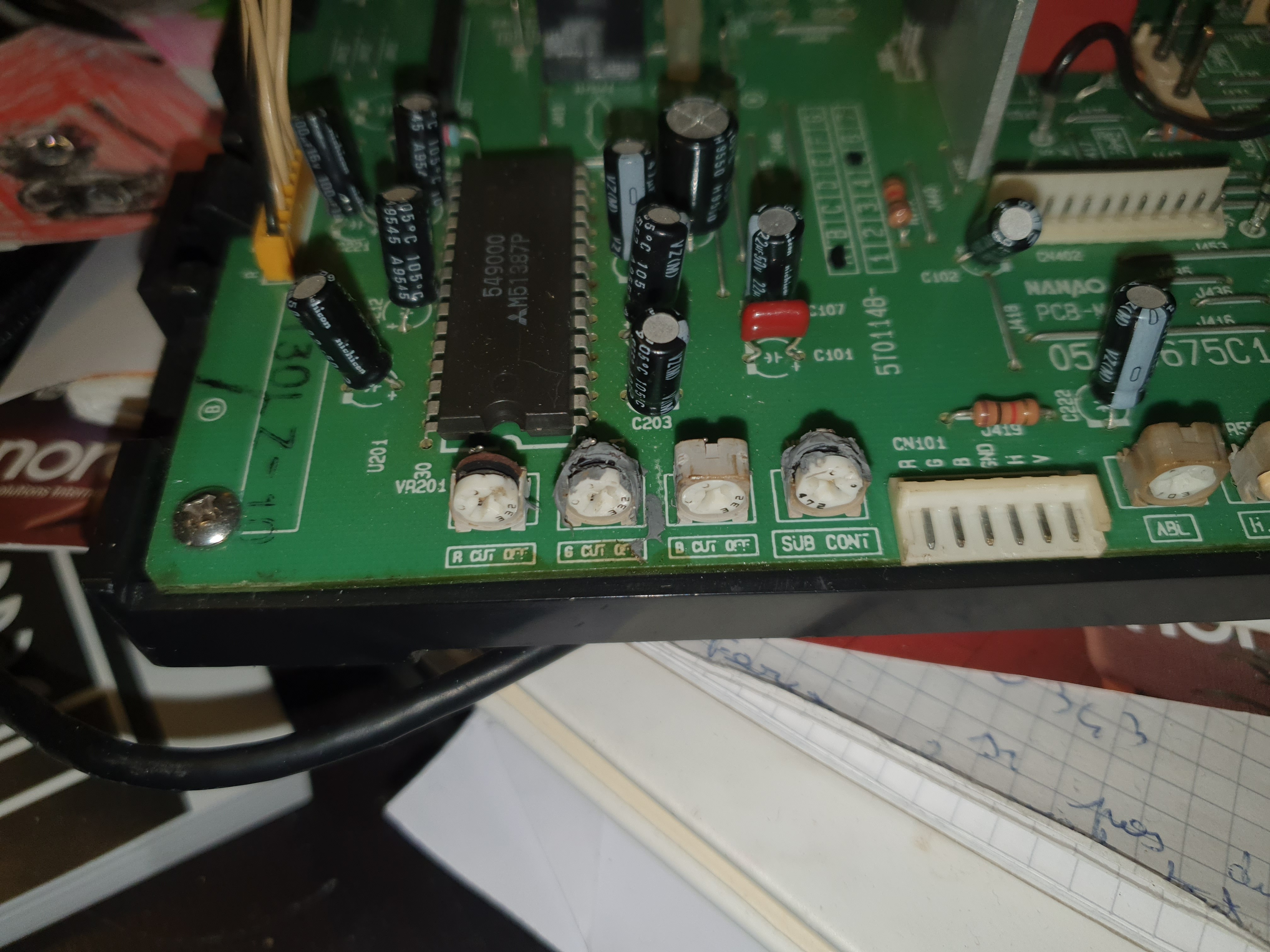

Mes questions, est que les potentiomètre :
01 = Réglage du Rouge Cut Off *
02 = Réglage du Vert Cut Off *
03 = Réglage du Bleu Cut Off *
04 = Réglage fin du Contrast

Comment tester les potentiomètre ? Peuvent ils être changés ? et si oui quelqu'un connait les références à acheter ?

Mes télécommande fonctionnent parfaitement sur les autres platines.

[jsnow]

Qu'est-ce qui leur est arrivé à tes potards, ils ont fondu ?!

[FrédoVOOT]

Monte un chouia ton THT ?

[Soui]

Salut, bien sûr qu'il se change et c'est hyper facile. J'avais un voile rouge si je venais effleurer le potar et à la fin il restait.

J'avais acheter ce kit sur amazon (il existe plus mais retrouve un similaire) et depuis nickel : https://www.amazon.fr/gp/product/B01LYX ... UTF8&psc=1



Fais juste bien attention au valeur des potards 332 et 472.

[Marsupio714]

Qu'est-ce qui leur est arrivé à tes potards, ils ont fondu ?!

Je l'ai acheté comme ca.

[jsnow]

Dans un premier temps change tes potards, vu l'état dans lequel ils sont ça leur fera un grand bien !

Et ensuite reprend tes réglages depuis le début en commençant par la THT...

[Marsupio714]

Voilà les valeurs des resistances :
Telecommande
VR280 SemiFixed 3,3 K-B
VR281 SemiFixed 3,3 K-B
VR282 SemiFixed 3,3 K-B
VR283 Variable 5 K-B
VR284 SemiFixed 3,3 K-B
VR285 Variable 10 K-B
VR286 Variable 10 K-B
VR287 Variable 10 K-B
VR288 Variable 10 K-B

Platine
VR201 SemiFixed 3,3 K-B
VR202 SemiFixed 3,3 K-B
VR203 SemiFixed 3,3 K-B
VR204 SemiFixed 4,7 K-B
VR401 SemiFixed 2,2 K-B
VR402 SemiFixed 100 K-B
VR550 SemiFixed 4,7 K-B
VR551 SemiFixed 22 K-B
VR552 SemiFixed 10 K-B
VR450 SemiFixed 3,3 K-B
VR451 SemiFixed 10 K-B
VR452 SemiFixed 3,3 K-B
VR453 SemiFixed 1 K-B

Quand je regarde la tolérance sur ceux que je peux trouver sur amazon, il a y une tolérance de 30% c'est énorme non ?

J'imagine que le VR550 et VR551, il ne vaut mieux pas y toucher non ?

[Soui]

Tiens ceux là sont à 10%.

https://fr.aliexpress.com/item/10050019 ... 1536%22%7D

Après perso je ne toucherais qu'à ceux qui sont vraiment mort. Sinon tu vas passer du temps à refaire tous les réglages.

[Skullface]

Tiens ceux là sont à 10%.

https://fr.aliexpress.com/item/10050019 ... 1536%22%7D

Après perso je ne toucherais qu'à ceux qui sont vraiment mort. Sinon tu vas passer du temps à refaire tous les réglages.

Après ça vaut quoi ce genre de composant sur aliexpress ? C'est fiable les 10% ?

[Soui]

Tiens ceux là sont à 10%.

https://fr.aliexpress.com/item/10050019 ... 1536%22%7D

Après perso je ne toucherais qu'à ceux qui sont vraiment mort. Sinon tu vas passer du temps à refaire tous les réglages.

Après ça vaut quoi ce genre de composant sur aliexpress ? C'est fiable les 10% ?

Je pense, ce n'est pas comme des condensateurs. J'en ai aussi acheté des spécifiques sur ali et je n'ai pas eu de problème, ça doit faire 2ans.
