Sur la tranche de la carte-mêre Naomi, vous pouvez voir deux boutons et quatre switchs.
psw15khz
Interressons-nous d’abord aux switchs.
C’est le premier switch qui nous interesse et qui permet soit de configurer l’affichage en 15khz, soit en 31khz si votre écran le supporte.

Le premier switch en bas configure l’affichage en 31.69khz.

Le premier switch en haut (ON) configure l’affichage en 15k.85hz.

Les 3 autres switch ne servent à rien, n’y touchez pas.

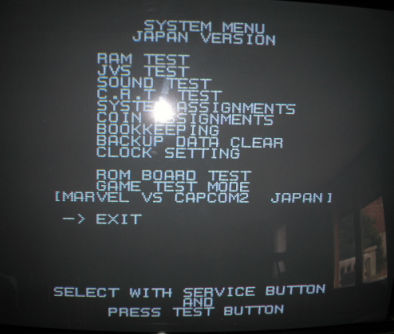

Le menu test s’active en appuyant sur le bouton TEST (PSW1, à droite). On tombe sur ce menu:

a
RAM Test: Test des barettes de mémoire vive sur la Naomi
JVS Test:
Sound Test: Test de son
C.R.T Test: Différents tests pour régler les couleurs et la géométrie de votre écran
System Assignments:
Coin Assignments: Les réglages du crédit. C’est ici qu’on met le jeu en freeplay
Bookkeeping:
Backup Data Clear: réglage d’usine
Clock Setting: régler la date et l’heure…
Rom Board Test: Tester la mémoire du jeu inserré.
Game Test Mode: Entrer dans le « Test Mode » du jeu.

Une fois dans le menu, le bouton SERVICE (PSW2) permet de choisir le menu, et PSW1 de le sélectionner.

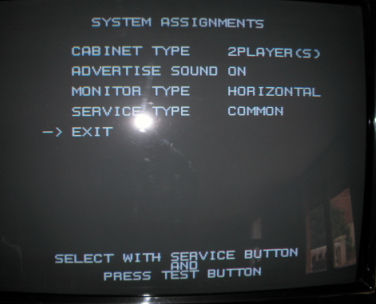

Le menu System Assignment permet de régler nottament la position de l'écran (horizontale ou verticale).
Le menu System Assignment permet de régler nottament la position de l'écran (horizontale ou verticale).
Le menu Coin Assignment où on peut régler le jeu en freeplay.
Le menu Coin Assignment où on peut régler le jeu en freeplay.
Le "Test Mode" du jeu, ici celui de Marvel Vs Capcom qui permet de faire des réglages propres aux jeux
Le "Test Mode" du jeu, ici celui de Marvel Vs Capcom qui permet de faire des réglages propres aux jeux

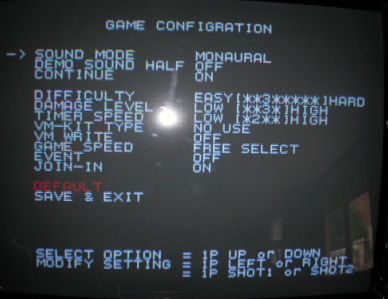

"Game configuration" dans le test mode du jeu. Plein de réglages disponibles pour le jeu: difficulté, dommages, etc.. C'est aussi dans ce menu qu'on rentre les codes secrets Naomi pour débloquer certaines choses dans le jeu.
"Game configuration" dans le test mode du jeu. Plein de réglages disponibles pour le jeu: difficulté, dommages, etc.. C'est aussi dans ce menu qu'on rentre les codes secrets Naomi pour débloquer certaines choses dans le jeu.
