Au vu de tes mesure si elles sont correctes une coupure entre a9-2 et la ntc1
Mais le deuxieme schema n est tout a fait pareil
Tu as fait tes mesure a partir du quel?
Edit : Le deuxième schéma c est pour du 110v donc via un transfo 220v/110v
Ce n'est pas une alim à découpage en entrée (plus loin oui) mais linéaire.
Les couples de diodes redressent juste les 2 alternances en positives et c'est la grosse capa qui lisse entre les ondulations des 2 calottes.
ton dernier schéma est un peu différent (fusible avant le transfo) mais de meilleure qualité au niveau du scan, donc l'un des 2 que tu utilises est faux !
Si je me base sur le dernier, vérifie que du commun entre anode D3 et cathode D4 NTC1 tu as continuité, puis tu laisses sur D3/D4 et avec l'autre derrière tu remontes vers l'autre côté de NT1 (surement quelques ohms, moins d'une vingtaine je présume) puis vers T1-2 et T1-3. quelles valeurs obtiens-tu ?
si tu as plus que quelques ohms ou "OL" tu as un composant ou une piste coupée sous ton PCB
Puis vérifie que de l'ensemble anode de D2, cathode de D1 tu as continuité vers T1 puis F1.
retourne les valeurs puis analyse identique sur le problème (bobine de T1 en circuit ouvert ou une piste abimée)
edit: suite post Lencouet, Melou6 il faut que tu identifie quel schéma est le bon. Le fusible est pas placé du même côté entre les 2 schéma déjà, en suivant les pistes tu devrais savoir lequel est le bon.
Vérifie ta NTC1 en continuité, d'aspect elle est un peu suspecte.
De toute façon il y a pas 36 solutions, pas de 230 aux bornes du pont ça peut-être que:
(en me basant sur le premier schéma)
lencouet a écrit : ↑15 mai 2019, 14:11
Au vu de tes mesure si elles sont correctes une coupure entre a9-2 et la ntc1
Mais le deuxieme schema n est tout a fait pareil
Tu as fait tes mesure a partir du quel?
Edit : Le deuxième schéma c est pour du 110v donc via un transfo 220v/110v
c'est pas a9-2 mais k9-1 mais bon le scan est pas terrible.
Ce qu'il faudrait savoir si la platine a fonctionne chez toi ou si tu la récupéré comme ca
Parce que si c est le deuxième schéma qui est le bon cest normal que ca fonctionne pas en 220v
A priori c'est la 230, quand tu regardes sur sa photo de platine, en haut à gauche de la capa il y a un pointeur "only for 110V" vers un composant qui n'est pas monté.
lencouet a écrit : ↑15 mai 2019, 15:06
Melou6 petite question est ce que tu sais lire un schéma?
Ca serai plus facile pour te matérialiser les points de mesure sur le schema
Oui je sais lire un schéma bien qu il y a un bout de temps que je n ai pas pratiqué. Tu as du quand même remarqué que je n'étais pas si noob que ça, même si je suis pas pro de l'électronique !
Pour ce qui est du 2eme schéma, ce qui est sûr c est que c est la même implantation des composants que sur ma platine.
Le vendeur me la vendu fonctionnelle d après lui, après je l ai branché mais il y a eu un petit arc électrique transversale. Pas de fumée et pas de composants cramé.

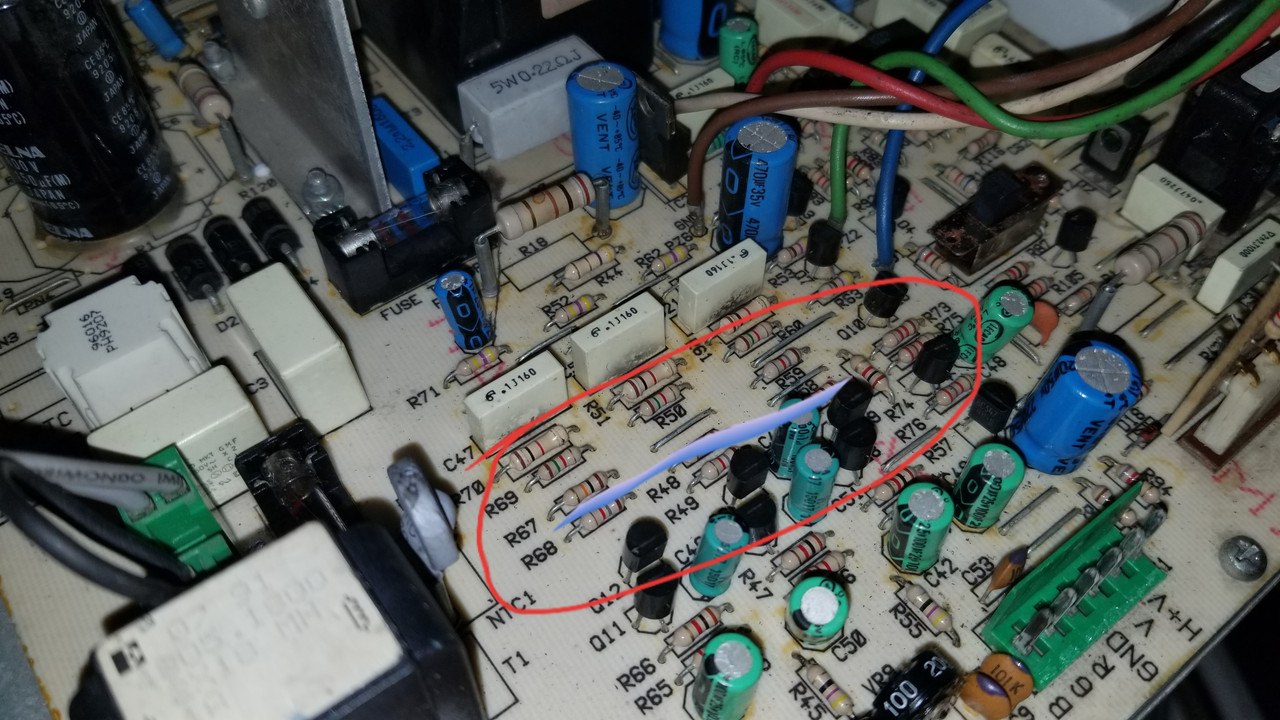

Voir photo avec représentation approximative de l arc:
Regarde les resistances elles sont a coté de la ntc1
C'est certainement elle qui a claqué.
Au vu de ce que tu me dis y fort a parié que ce n'est pas une platine en 220v.
lencouet a écrit : ↑15 mai 2019, 18:43
Regarde les resistances elles sont a coté de la ntc1
C'est certainement elle qui a claqué.
Au vu de ce que tu me dis y fort a parié que ce n'est pas une platine en 220v.
Je vérifie en rentrant, cela voudrait dire que le vendeur c est planté? A ma connaissance les platines intervideo fonctionne qu en 220V. Après je peux me tromper.
Ce qui est sûr c est que mon alim est d origine( F 2000, elle est violette avec.l.indicateur de tension +5V numérique ) et délivre du 220V.
lencouet a écrit : ↑15 mai 2019, 18:43
Regarde les resistances elles sont a coté de la ntc1
C'est certainement elle qui a claqué.
Au vu de ce que tu me dis y fort a parié que ce n'est pas une platine en 220v.
Je vérifie en rentrant. Cela voudrait dire que le vendeur s est planté??
A ma connaissance les platines intervideo fonctionne qu en 220V. Après je peux me tromper.
Ce qui est sûr c est que mon alim est d origine( F 2000, elle est violette avec.l.indicateur de tension +5V numérique ) et délivre du 220V.
Après je peux me tromper.
Ce qui est sûr c est que mon alim est d origine( F 2000, elle est violette avec.l.indicateur de tension +5V numérique ) et délivre du 220V. https://www.google.com/search?q=intervi ... 6&dpr=2.63
pnauts a écrit : ↑15 mai 2019, 22:47
mais heu...à priori c'est pas le bon schéma puisque c'est le 110V, faudrait faire ça sur l'autre schéma même si c'est très proche.
Oui c est vrai, que ce soit celui ci ou non je vais prendre les même points de mesures et je vous tient au courant. Faut juste considérer que je fais ça sur une platine qui tourne en 220V.
Salut Lencouet,
J ai pas encore eu le temps de prendre les mesures car beaucoup de boulot.
Merci pour les plans.
Par contre en jetant un oeil vite fait, je ne décèle aucune différence, mise à part la serigraphie "132Vac" pour le 1er plan et "264Vac" pour le 2eme.
Si je te fais une photo de ma platine, tu serais capable de voir si elle fonctionne en 110v ou 220v?
En tout cas clair que mon alim f2000 débite du 220V.
