Raspberry Pi vers DMD - RPI2DMD

[lencouet]

Ca c'est du rapide

[eLLuiGi]

Super merci !!!

[landsat]

Juste un update sur ma pièce de maintien de dalle P3, nouveau fichier .stl avec une tolérance plus grande.
Fichier .stl => http://tomtom2k5.free.fr/Rpi2DMD/v2/rpi ... intien.stl

Top merci ! Possible de le faire pour P2.5 P4 P5 ? ou au moins P4 ?

J'ai un P4 chez moi je vais le faire, mais je n'ai pas l'entraxe des P2.5 et P5

Et moi j'peux filer l'entraxe des P2.5 : 35mm

Je veux bien une photo du dessus du P2.5.

@eLLuiGi => pareil pour le P5 j'ai besoin de l'entraxe, d'une photo et de la largeur

[eLLuiGi]

alors la clock est montée, faut que je demonte sauf si quelqu'un a ca sous le coude ?

[Kenkoyoshi]

Juste un update sur ma pièce de maintien de dalle P3, nouveau fichier .stl avec une tolérance plus grande.
Fichier .stl => http://tomtom2k5.free.fr/Rpi2DMD/v2/rpi ... intien.stl

Top merci ! Possible de le faire pour P2.5 P4 P5 ? ou au moins P4 ?

J'ai un P4 chez moi je vais le faire, mais je n'ai pas l'entraxe des P2.5 et P5

Et moi j'peux filer l'entraxe des P2.5 : 35mm

Je veux bien une photo du dessus du P2.5.

@eLLuiGi => pareil pour le P5 j'ai besoin de l'entraxe, d'une photo et de la largeur

Et voici !!!
Quelle autre côte te faut-il, mis à par l'entraxe ?


[Kenkoyoshi]

ok, je m'auto-réponds ; je suppose que c'est la côte cumulée deux parties plastiques quand les 2 DMD sont cote-à-cote, soit 22mm (pris au pied à coulisse).

[Kenkoyoshi]

Par contre, moi j'ai une colle à vous poser !!!

Sachant que toutes les animations, heures et date passent «crème» et SURTOUT aux bonnes couleurs, regardez ce que j’obtiens sur la météo...


Pour info, au premier démarrage du RPI2DMD, j'ai dû modifier l'ordre RGB par RBG pour avoir les bonnes couleurs.
Par la suite, j'ai ajouté la partie «météo» avec le résultat que vous connaissez... J'ai donc testé tous les ordres RGB un à un pour voir l'impact sur la DMD.
Résultats : Aucun effet sur la météo ! (uniquement sur les animations, date et heure).

Quelqu'un peut-il éclairer ma lanterne ?

EDIT : C'est fixé ! Grand merci @Monk


[landsat]

Voila des mesures dont j'ai besoin en P2.5 et P5 (et P5 avec une photo)

[Kenkoyoshi]

Dans l'ordre de gauche à droite :

- 10,35 mm ==> attention quand les 2 DMD sont cote-à-cote, on obtient pas 20,7 mm mais 22 mm car la partie plastique est inclinée (cf. photo)
- 16,8 mm ==> idem que précédemment, cote-à-cote, on obtient pas 33,6 mm mais 35 mm
- 14,5 mm

Les côtes individuelles ont été prises à partir du point de référence n°2.


Pour info, cette inclinaison est valable aussi bien en X qu'en Y.

[landsat]

Dans l'ordre de gauche à droite :

- 10,35 mm ==> attention quand les 2 DMD sont cote-à-cote, on obtient pas 20,7 mm mais 22 mm car la partie plastique est inclinée (cf. photo)
- 16,8 mm ==> idem que précédemment, cote-à-cote, on obtient pas 33,6 mm mais 35 mm
- 14,5 mm

Les côtes individuelles ont été prises à partir du point de référence n°2.


Pour info, cette inclinaison est valable aussi bien en X qu'en Y.

Ok la c'est bien pour du 2.5 ?
oui pour l'inclinaison j'ai la même sur le P3 et P4

[monk]

Résultats : Aucun effet sur la météo ! (uniquement sur les animations, date et heure).

Quelqu'un peut-il éclairer ma lanterne ?

C'est un bug dans la clock, je viens aussi de le reporter à aje_fr (j'ai des panels RBG)
Si tu es l'aise avec un terminal le fix est rapide, je peux t'indiquer la marche à suivre.

[Kenkoyoshi]

Dans l'ordre de gauche à droite :

- 10,35 mm ==> attention quand les 2 DMD sont cote-à-cote, on obtient pas 20,7 mm mais 22 mm car la partie plastique est inclinée (cf. photo)
- 16,8 mm ==> idem que précédemment, cote-à-cote, on obtient pas 33,6 mm mais 35 mm
- 14,5 mm

Les côtes individuelles ont été prises à partir du point de référence n°2.


Pour info, cette inclinaison est valable aussi bien en X qu'en Y.

Ok la c'est bien pour du 2.5 ?
oui pour l'inclinaison j'ai la même sur le P3 et P4

Oui, c'est bien pour du 2.5.

[Kenkoyoshi]

Résultats : Aucun effet sur la météo ! (uniquement sur les animations, date et heure).

Quelqu'un peut-il éclairer ma lanterne ?

C'est un bug dans la clock, je viens aussi de le reporter à aje_fr (j'ai des panels RBG)
Si tu es l'aise avec un terminal le fix est rapide, je peux t'indiquer la marche à suivre.

Ah ok !
Oui, j'me débrouille, donc je suis preneur

[lencouet]

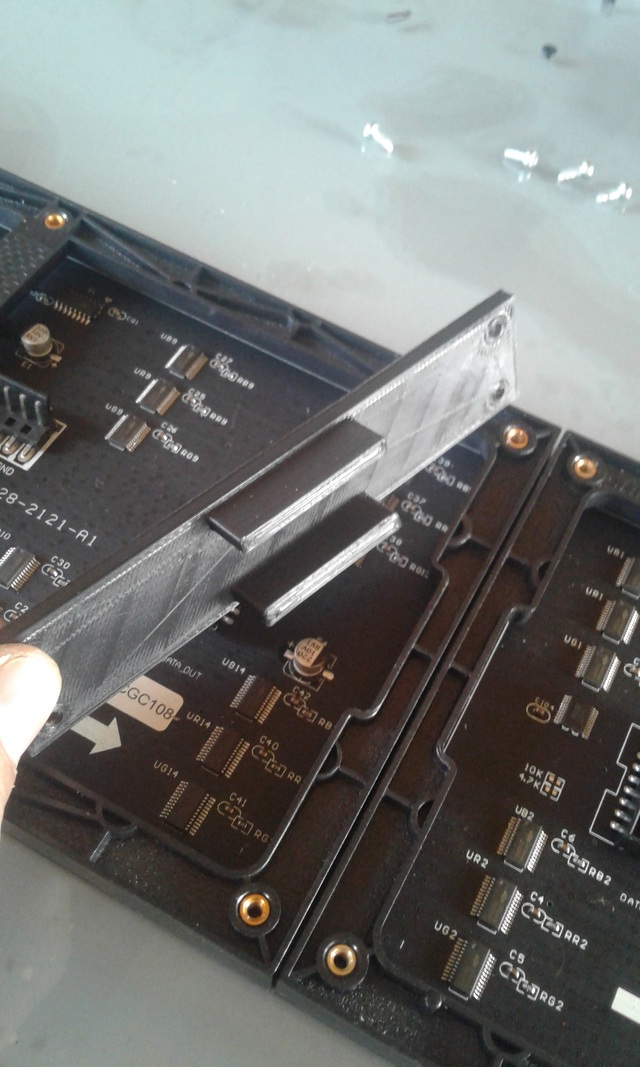

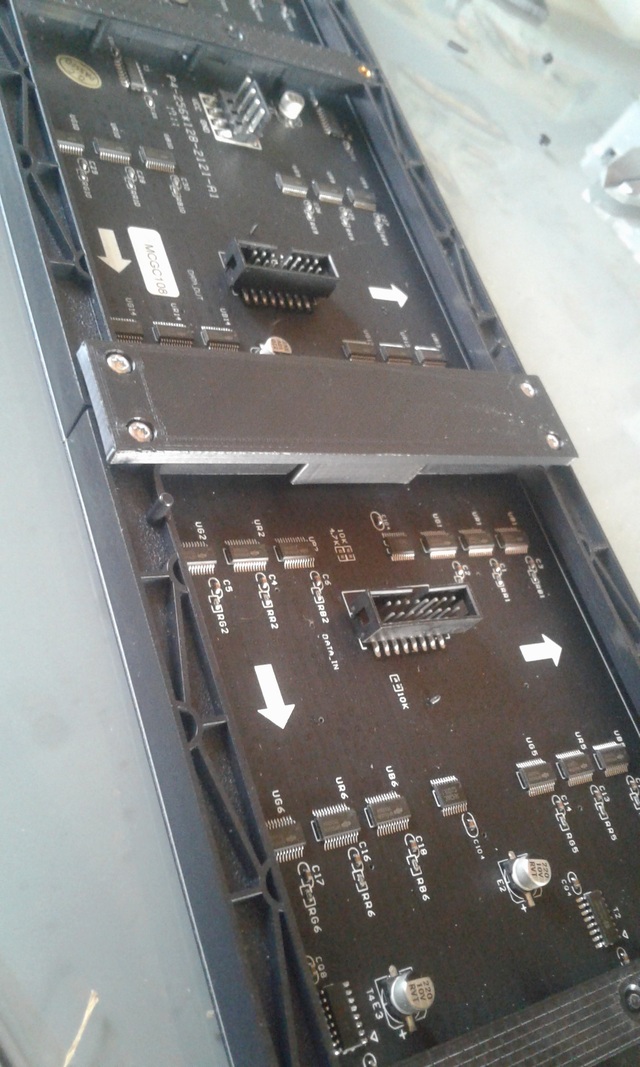

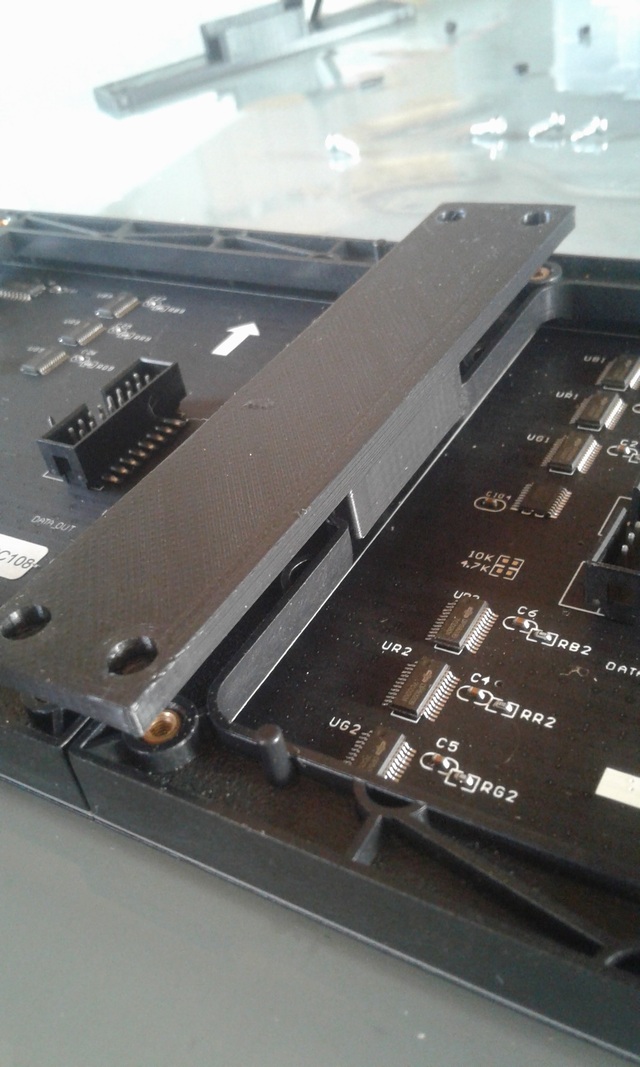

fixation dalle p4
apres quelques modification nickel
https://www.dropbox.com/s/i5yqfneggodm3 ... 2.stl?dl=0

[RAPH MAC FLY]

J'ai terminé depuis un moment maintenant, place aux photos!
DMD P3, cornière alu repeinte à la bombe en gris métal, car avec mes découpes au Dremel, j'avais tout degueulassé lol
Franchement, en P3 c'est relou à faire, y'a pas beaucoup de place! J'imagine même pas en P2.5...

J'ai installé également les condensateurs 4700uf 10v (2 en parallèle!) mais ça fait toujours un sifflement. En fait, y'a strictement aucune différence...

eLLuiGi, tu peux remettre toutes les références pour passer sur une alim externe stp? Car j'arrive pas à ouvrir les liens, je pense que mon PC les détectent comme virus..?
Tes liens de la page 15 qui commencent par
"sclick.aliexpress" j'arrive pas à les ouvrir, ni chez moi ni au taf... Merci!

Edit: non, le bruit est quand même atténué avec les condos, j'ai exagéré... mais c'est pas complètement silencieux

[eLLuiGi]

Lien a ouvrir depuis un smartphone, je mettrai les liens complet dans le tuto la j'ai pas acces a un pc.

Merci pour vos partages les gars c'est top.

L'alim externe 5V 10A :
https://s.click.aliexpress.com/e/bwZe38IH

Un connecteur femelle 5.5*2.1 mm :
https://s.click.aliexpress.com/e/bqa677kd

Eventuellement une rallonge 5.5*2.1 suivant la distance :
https://s.click.aliexpress.com/e/cZYyjYLn

Attention cela reste soumis a test et validation de ma pars, il me manque juste le connecteur pour faire les tests. Ca devrait aller je pense mais a voir si le raspberry apprecie ou pas surtout avec la rallonge. Je vous tiens au courant et j'update le tuto dans la foulée si c'est concluant

[eLLuiGi]

https://m.es.aliexpress.com/item/204745 ... 1bb77e3e19

https://m.es.aliexpress.com/item/328478 ... 1bb77e3e19

https://m.es.aliexpress.com/item/328461 ... 1bb77e3e19

[lencouet]

Perso je tourne avec une alim externe 5v 4a et ca va bien
J'ai fais des essais a 80% d'd'eclairage on est en dessous de 3a avec des P4
A 40% d'd'eclairage on est a moins de 1a

[RAPH MAC FLY]

https://m.es.aliexpress.com/item/204745 ... 1bb77e3e19

https://m.es.aliexpress.com/item/328478 ... 1bb77e3e19

https://m.es.aliexpress.com/item/328461 ... 1bb77e3e19

Parfait! Merci

C'est beau. Je me lasse pas de la regarder

[landsat]

En 2.5 à tester :





Le .stl => http://tomtom2k5.free.fr/Rpi2DMD/v2/P2. ... intien.stl

Edit : il faut du M3x10 maximum comme vis.

[eLLuiGi]

C'est du M3 aussi en 2.5 ?

[landsat]

C'est du M3 aussi en 2.5 ?

J’espère

[Kenkoyoshi]

Oui, je confirme, M3 également

[landsat]

Je fais un test pour un support :

[Sunn]

Perso je tourne avec une alim externe 5v 4a et ca va bien
J'ai fais des essais a 80% d'd'eclairage on est en dessous de 3a avec des P4
A 40% d'd'eclairage on est a moins de 1a

Peux tu m’indiquer comment tu prends la mesure s’il te plaît ? Ça m’intéresse.
