Planche de bois MDF des Sega New Net City

[Julios]

Salut à tous,

A tout hasard est ce quelqu'un aurait (si cela existe) le plan/taille/specs de la planche de bois qui est dans la Sega New Net City ?

J'aimerais la reproduire car c'est un élément que je n'ais pas.

Ou alors quelqu'un peut vendre ce genre de chose ?

Merci.

[bobi]

Naomi et NNC ce n'est pas pareil ?

[Julios]

Ba du coup ça je ne sais pas.

Surement (j’espère que les 2 minis rails en métal proche de la porte du bas côté panel sont les mêmes...)

EDIT
C'est pas les mêmes
Les dessins des 2 planches dans les services manuals n'est pas le même

SEGA NAOMI
https://drive.google.com/file/d/0B4YipH ... sp=sharing

SEGA NEW NET CITY
https://drive.google.com/file/d/0B4YipH ... sp=sharing

[Misterfabulous]

Si j'arrive à me dégager un peu de temps ce week-end entre capkit/réglages/remontage de mon écran d'Aero, te filerais les côtes exactes

[cysgouil]

Ouais pas sûr qu'il y ait une grosse différence à part la découpe devant côté droit sur Nnc

[Julios]

Effectivemment je suis d'accord avec toi cysgouil

Misterfabulous si tu peux me faire cela se serait génial et après direction découpe de MDF chez Leroy xxxxxx

[FrédoVOOT]

Aucune des New Net que j'ai pu voire au taf n'ont de planches avec cette découpe bizarre à l'avant. Toutes ont une planche correspondant à la première image.

[Julios]

ha !

merci pour cette info

[mr.bombjack]

Dans ma new net, j'avais une différente encore.
J'ai mis celle d'une naomi a coté mais elle a bien l'angle droit :

[Julios]

Petite news

J'ai fait une petite planche sur mesure (découpe à la demande casto), ça coute 2,5 euros.

Alors pour pas me prendre la tête c'est une première planche avec des mesures de base et elle ne couvre pas toute la caisse en métal, c'est ma V1.

En refaisant d'autres mesures plus précise, on pourra refaire quasiment la même planche que l'origine je pense.
Donc la mienne est en forme de rectangle et rentre au niveau de deux rails en métal que vous voyez quand vous ouvrer la porte en dessous du panel.

A l'avenir je ferais d'autres mesure pour que mon nouveau modèle passe aussi sur le côté ou il y a la limite de la cashbox.

MESURE PLANCHE LEVEL 1
- type bois MDF
- 1 cm d'épaisseur
- 32 cm de largeur
- 56 cm de longueur

Avec juste cette première planche de base, vous pouvez recaler une Naomi, un autre système arcade pas trop imposant et même fixer une crossbox/heavybox (qui était mon idée première)

Donc voila pour cette planche niveau 1 qui coute que dalle à faire.

La suite avec de nouvelles côtes et une planche qui ressemblera beaucoup plus à l'originale.

A+

[andric31]

Salut Julios,
tu en est ou de ta planche?

[stickcross]

J'avais pas vu ce topic l'année dernière.

Alors déja une planche que l'on trouve dans les Naomi euros (les 1ere version) ne rentre pas dans une NNC sans faire les encoches sur le coté et inversement une planche de NNC ne rentre pas dans une Naomi a cause du rail du fond qui est complètement différent.

Heureusement il y a des planches universelle comme celle ci dessous.

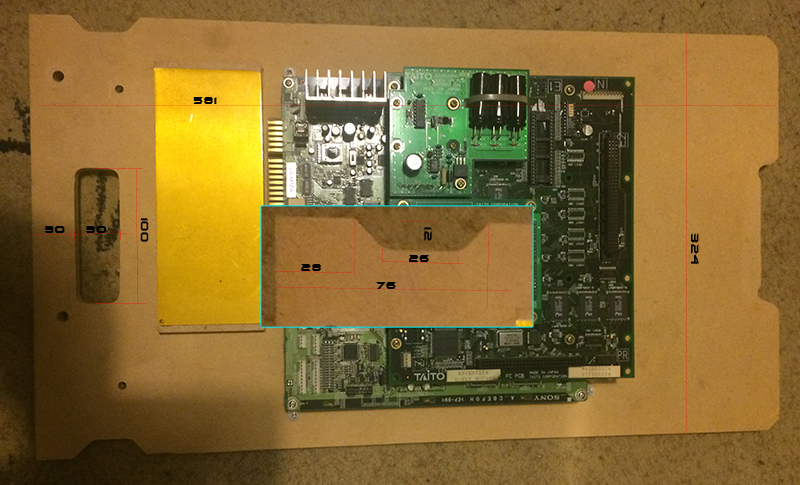

Voici les cotés en mm et une épaisseur de 10mm



En plus grand

La découpe de l'angle sert pour passer les câbles pour une Gun cab par exemple donc pas besoin de l'avoir pour une NNC.

[andric31]

Super, merci pour ces infos

[Julios]

J'ai fait une planche presque comme stickcross mais sans les détails naomi et moi ça rentre
