Rénovation de Front Panel Astro City

[zouzzz]

Salut,

Avec un ami, nous sommes actuellement en pleine rénovation d'un front panel d'Astro City que j'ai acheté : rayé, jauni, colle sur le dessus, marqueur, tâches et j'en passe... tout ça non indiqué par le vendeur, youpiiiii ! Le jackpot. En gros je me suis fait arcadenflé, j'assume là n'est plus le pb, il faut aller de l'avant et j'y vais avec l'aide de mon pote et peut-être la votre.

Malgré nos recherches nous n'avons pas trouvé de réponses à notre interrogation.
Dans la longue liste des travaux il y a une ligne particulière : "faire une reproduction des marquees". Les voici en photo :



J'aimerais savoir si des pros ou amateurs sont connus pour la reproduction de ces plaques (Atomic ne fait plus).
Si ce n'est pas le cas, sauriez-vous où trouver des fichiers numériques de ces skins ?

[FrédoVOOT]

Quelqu'un ici, je ne sais plus qui, avait réussi à redonner un pep's incroyable à son front panel Astro City en y collant par derrière des bandes de rubans adhésifs colorés vert rose et jaune. J'ai plus les images mais le résultat était saisissant; et pour un cout et une difficulté ridicules.

Pour le "Flat Square 29", je crois savoir que Mikonos en fait des repro.

[kaneda56]

Quelqu'un ici, je ne sais plus qui, avait réussi à redonner un pep's incroyable à son front panel Astro City en y collant par derrière des bandes de rubans adhésifs colorés vert rose et jaune. J'ai plus les images mais le résultat était saisissant; et pour un cout et une difficulté ridicules.

Pour le "Flat Square 29", je crois savoir que Mikonos en fait des repro.

C’était pas ManiMani?

[kaneda56]

C’était bien lui mais les photos sont down malheureusement:
viewtopic.php?f=14&t=13820&p=243755&hilit=Astro#p243755

[zouzzz]

"22 Mar 2008", vous avez de bons souvenirs. C'est bête pour les photos. :/
Je vais MP Mikonos pour voir s'il peut m'aider.

[manimani]

Quelqu'un ici, je ne sais plus qui, avait réussi à redonner un pep's incroyable à son front panel Astro City en y collant par derrière des bandes de rubans adhésifs colorés vert rose et jaune. J'ai plus les images mais le résultat était saisissant; et pour un cout et une difficulté ridicules.

zouzzz m'as contacté, mais je n'ais pas réussis à remettre la main sur mon fichier

C'est pas grave parce que la réalisation n'est pas trop compliquer. En fait il faut réaliser un calque avec les trois zone coloré et l'imprimer sur une feuille vinyle transparente (ça coute que dalle et ont peux en faire deux par feuille A4). Une fois appliquer au dos du marquée Astro, ça rend comme un vitrail. En gros ça donnait ça :



La borne éteinte ça n'auras aucunes incidence, par contre c'est le jour et la nuit une fois allumé.

Au cas ou vous seriez flemmard, il me semble qu'ici vous trouverez une alternative mais un poil plus chère :

https://www.gameongrafix.com/product/as ... rettyPhoto

A+ et bonne renovation

[zouzzz]

Merci pour l'explication, je pense avoir saisi le principe.

Je ne suis pas sur que gameongrafix propose les marquees découpés et grugés comme le sont les originaux. J'ai tenté de les contacter il y a quelques jours, sans réponse pour le moment, je les ai relancé ce soir.

[totozero]

Moi j'ai fait la resto du marquee du bas, avec des bandes autocollantes professionnelles pour l'affichage sur néon.
J'ai du garder les ref des couleurs par là, je peux les fournir.

Un peu galère, j'ai du faire un patron au préalable pour faire les découpes correctes.

Pour que les couleurs pètent plus notamment le rose et le jaune, ne pas hésiter à coller 2 épaisseurs de sticker.

J'avais également des parties de la peinture noire qui s'étaient barrées, rattrapées au stylo retouche auto peinture noire.

Le résultat est resté top, env 1h30 de taf avec un pote entre les mesures, la découpe et la pose.

[psyko44]

Le resultat est top
Je veux bien les refs! j en ai deux qui sont bien fade et a qui cela redonnerait un joli coup de fouet

[totozero]

Faut que je retrouve, je dois avoir le lien ebay qui traine, avec le vendeur qui va bien.
C'est une ref très spécifique d'autocollants.

[zouzzz]

C'est très chouette !
J'attends aussi les références.
Merci.

[totozero]

Alors j'ai retrouvé, ça m'a couté 22 balles au total avec les fdp.

La référence exacte du vinyl c'est Oracal 8300 et pas autre chose.
Ca résiste à la chaleur et à la lumière.

Sur Ebay ce vendeur est super, on peut commander par feuille.

https://www.ebay.fr/itm/25-M-Oracal-830 ... Sw3JdcTCoR

Références couleurs
021 / Jaune
041 / Rose
049 / Bleu
063 / Vert

Pour le vert il faut prendre en plus un rouleau de 1,20m pour la partie basse du marquee, les feuilles de 20*30 ne sont pas assez grandes.

https://www.ebay.fr/itm/5-90-m-ORACAL-8 ... SwCaBbokxI

[zouzzz]

Merci !
Je continue la rénovation, le front panel a une patte cassée.
Ce matin j'ai dupliqué et modifié la pièce en acier fixée sur le front panel. Cette modification permet de palier à l'absence de la patte cassée.

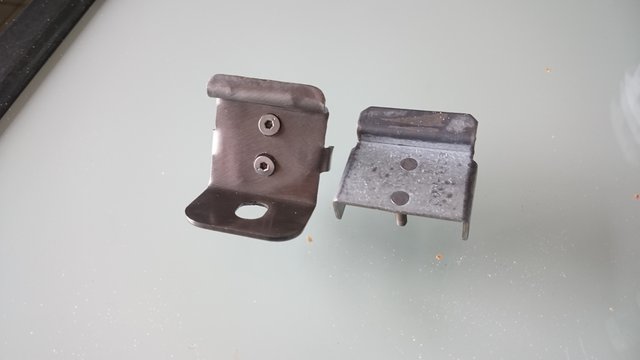

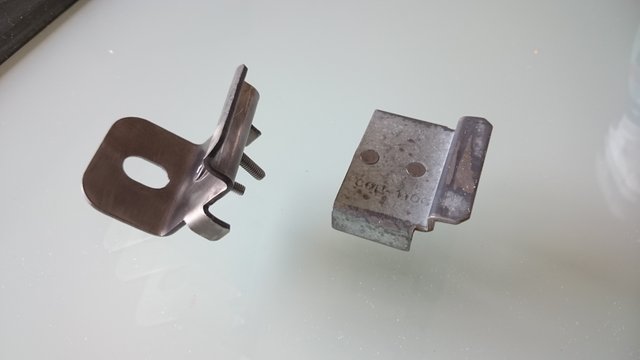

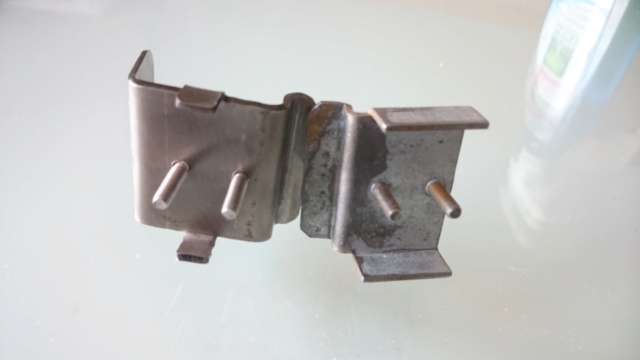

Comparaison entre pièce originale galvanisée et la copie modifiée en acier inoxydable :

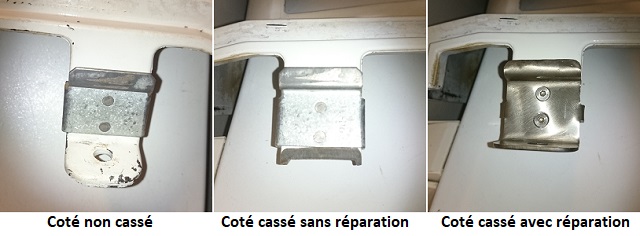

Une fois monté :

[zouzzz]

Pour ceux qui veulent les fichiers 3D Solidworks ou STL :

• la pièce originale :







  • Fichier en SLDPRT : https://mega.nz/file/bAgwxLIJ#jM_zk-P02 ... scGsuTu7yU
  • Fichier en STL : https://mega.nz/file/TQ5gADDJ#xDZfypaO5 ... 9t1vkUl5vo
• la pièce modifiée :







  • Fichier en SLDPRT : https://mega.nz/file/DRAFgIAQ#UWKpIYlRz ... -IJImSO9Ns
  • Fichier en STL : https://mega.nz/file/rFARyY5J#1y2_n1V7T ... RnDSj6kSPA

[totozero]

C’est de la belle besogne, ça
Tu bosses dans le métal ?

[zouzzz]

Je travaille dans une petite chaudronnerie.


J'ai eu la réponse de gameongrafix, il ne fait pas de repro de marquees AC.

[Averell]

Excellent topic, merci pour le partage d'info collégial.

[Viss]

Beau travail zouzzz !

Tu as un secret de grand mère pour retirer la rouille sur metal ?
J'ai la tige de mon joystick qui fait la tronche avec de la rouille et sueur made in japan

[zouzzz]

Change de stick tu t'embêteras moins et ça reviendra peut-être même moins cher que d'acheter tel ou tel produit qui ne marchera pas parfaitement.

[Viss]

Sur mon panel, ce n'est pas possible.

C'est du Seimitsu et la base bleu + tige ne sont pas désolidarisables du panel.

[zouzzz]

Nous allons faire repeindre le front panel chez un spécialiste. J'ai un nuancier RAL mais aucune teinte n'est parfaite.
Je ponce la pièce actuellement en 120, est-ce nécessaire de passer au grain plus fin ou cela suffira ?

[zouzzz]

En attendant la peinture et une éventuelle réponse sur la couleur (coup de coude à Fredo ), une réponse sur le grain du ponçage (coup de coude à la communauté ) et de recevoir les calques, je pense avoir trouvé de quoi remplacer l'adhésif d'origine du marquee inférieur :



J'ai pris ça: https://www.ebay.fr/itm/Adh-sif-Double- ... 1744084082

[FrédoVOOT]

Nous allons faire repeindre le front panel chez un spécialiste. J'ai un nuancier RAL mais aucune teinte n'est parfaite.
Je ponce la pièce actuellement en 120, est-ce nécessaire de passer au grain plus fin ou cela suffira ?

120 c'est trop gros, ça va te laisser des marques à la peinture. Passe au moins du 240, et surtout, à l'eau !

Pour la peinture malheureusement je peux pas t'aider d'avantage

[zouzzz]

Je vais suivre tes conseils et passer au 240.
Le front panel était tellement dégueulasse, peint, repeint, et parfois collés que j'ai du même passer certains endroits au 80 avant le 120.
Merci, tu as déjà fait beaucoup.

[totozero]

Si tu peux faire flasher ça par ton peintre/carrossier, c'est la couleur adéquate pour le blanc astro.
J'ai fait des petites retouches totalement invisibles sur la mienne.



Putain désolé, l'image est gigantesque
