Jpac et son

#1 Message par davixes »

Salut. Je viens enfin de recevoir mon jpac pour pouvoir brancher un pc dans ma borne...

Tout marche bien, mais je reste 'bloqué' sur la partie son... Le jpac n'est pas équipé pour l'audio ( pas d'ampli)...

Je ne sais trop quoi faire, en fait :

Soit je colle de nouvelles enceintes pour PC dans l'arcade ou à coté...

Soit je me demmerde pour brancher mon audigy sur le jamma...

Une astuce ?
Comme disait mon grand-père tout les ans il y a de plus en plus de cons, mais cette année j’ai l’impression que les cons de l’année prochaine sont déjà là.
Haut
Avatar de l’utilisateur
Wovou
John Master
Messages : 20055
Inscription : 03 janv. 2004, 00:57
Localisation : Toulouse

#2 Message par Wovou »

Il y'a 2 solutions:

* Soit tu utilises des enceintes de pc, et donc le son sort par des enceintes

* Soit tu achetes un petit ampli son de 5 W par ex à une poignée d'euros. Ensuite c'est plutot simple de connecter l'ampli entre la sortie son du pc et le jpac, et ainsi faire sortir le son par les enceintes de la borne.
Ils en vendent sur starcab (un peu cher pour ce que c'est, m'enfin...)
http://www.starcab.net/product_info.php ... ucts_id=98
Haut
Avatar de l’utilisateur
davixes
stick d'or
Messages : 1492
Inscription : 26 août 2005, 19:02
Localisation : Carhaix

#3 Message par davixes »

ok merci
Comme disait mon grand-père tout les ans il y a de plus en plus de cons, mais cette année j’ai l’impression que les cons de l’année prochaine sont déjà là.
Haut
Avatar de l’utilisateur
biniou
stick de diamant
Messages : 6404
Inscription : 06 janv. 2004, 12:09
Localisation : Dordogneuuuh

#4 Message par biniou »

Ayé j'ai reçu le mien. ^^


Bon par contre si qq1 sait quoi se raccorde où ça m'aiderai pas mal. ^^'

Merci. :)
Haut
Avatar de l’utilisateur
davixes
stick d'or
Messages : 1492
Inscription : 26 août 2005, 19:02
Localisation : Carhaix

#5 Message par davixes »

J'ai reçu le mien aussi... Pareil : ' je ne sais pas quoi brancher où..'
La misère... :roll:
Comme disait mon grand-père tout les ans il y a de plus en plus de cons, mais cette année j’ai l’impression que les cons de l’année prochaine sont déjà là.
Haut
Avatar de l’utilisateur
biniou
stick de diamant
Messages : 6404
Inscription : 06 janv. 2004, 12:09
Localisation : Dordogneuuuh

#6 Message par biniou »

B. Yoo a écrit :Ayé j'ai reçu le mien. ^^


Bon par contre si qq1 sait quoi se raccorde où ça m'aiderai pas mal. ^^'

Merci. :)
Bon je suis pret à aire un tuto (ça ne me dérange pas de prendre des photos pendant la manip') mais heuuuuuuuu au secours quoi. ^^'

A part la terre à gauche de la plaque, je n'ai AUCUNE IDEE de ce que peut etre le reste.

(SP = speaker ? c'est du mono alors ?)
(et 6/20 V c'est quoi ce truc ? roh lala quel merdier :lol: )
Haut
Maho
X-Mania director
Messages : 827
Inscription : 28 juin 2006, 20:54

#7 Message par Maho »

Oui c'est du mono, pour les branchements :

IN > + signal entrée.
G > - signal entrée.
SP > + haut parleur.
masse > ben masse quoi (faut que le - HP soit relié a la masse bien sur).
6/20 > c'est l'alimentation, branche le 12V du jamma dessus.

Les connecteurs sur le dessus sont prévus pour des cosses rondes pas évidentes a trouver, si tu comptes souder c'est plus simple de le faire dessous directement sur le circuit.
Haut
Avatar de l’utilisateur
Wovou
John Master
Messages : 20055
Inscription : 03 janv. 2004, 00:57
Localisation : Toulouse

#8 Message par Wovou »

Le 12 volts je l'ai pris directement sur l'alim PC.
J'ai aussi ajouté une résistance entre la sortie son de la carte son et l'entrée son de l'ampli.
Haut
Avatar de l’utilisateur
davixes
stick d'or
Messages : 1492
Inscription : 26 août 2005, 19:02
Localisation : Carhaix

#9 Message par davixes »

Merci les petits gars... J'étais loin... :oops:
Comme disait mon grand-père tout les ans il y a de plus en plus de cons, mais cette année j’ai l’impression que les cons de l’année prochaine sont déjà là.
Haut
Avatar de l’utilisateur
biniou
stick de diamant
Messages : 6404
Inscription : 06 janv. 2004, 12:09
Localisation : Dordogneuuuh

#10 Message par biniou »

Wovou a écrit :J'ai aussi ajouté une résistance entre la sortie son de la carte son et l'entrée son de l'ampli.
Ma qué ?

Por quoi faire ?
Haut
Avatar de l’utilisateur
davixes
stick d'or
Messages : 1492
Inscription : 26 août 2005, 19:02
Localisation : Carhaix

#11 Message par davixes »

De combien ohms?
Comme disait mon grand-père tout les ans il y a de plus en plus de cons, mais cette année j’ai l’impression que les cons de l’année prochaine sont déjà là.
Haut
Avatar de l’utilisateur
biniou
stick de diamant
Messages : 6404
Inscription : 06 janv. 2004, 12:09
Localisation : Dordogneuuuh

#12 Message par biniou »

Ok, bon bah j'ai fait les branchements et ça ne marche pas. :lol:

Suivant !
Haut
Avatar de l’utilisateur
Wovou
John Master
Messages : 20055
Inscription : 03 janv. 2004, 00:57
Localisation : Toulouse

#13 Message par Wovou »

B. Yoo a écrit :Por quoi faire ?
L'ampli étant mono il faut une petite resistance pour le mélange des 2 pistes stéréos en mono.
Haut
Avatar de l’utilisateur
kaneda56
Life is life
Messages : 9886
Inscription : 06 juin 2005, 22:04
Localisation : Paris 13eme

#14 Message par kaneda56 »

Ahaaaa, c'est pour ça que j'avais des parasites?Je veux bien également la valeur de ta résistance Wovou, ainsi qu'une photo de ton montage...
J'imagine que je relie la masse direct sur l'ampli, mais que j'intercale la résistance entre les +D et +G et l'ampli?
Merci :D
Haut
Avatar de l’utilisateur
davixes
stick d'or
Messages : 1492
Inscription : 26 août 2005, 19:02
Localisation : Carhaix

#15 Message par davixes »

Tu pourrais nous faire un petit shéma ? Là je patine grave... Je suis pas super alaise dans ce domaine... :(
Comme disait mon grand-père tout les ans il y a de plus en plus de cons, mais cette année j’ai l’impression que les cons de l’année prochaine sont déjà là.
Haut
zekiller28
stick de bronze
Messages : 122
Inscription : 02 janv. 2007, 18:08
Localisation : 78-75

#16 Message par zekiller28 »

Hello les arcadeux ! :D

Je remonte ce post car je suis intéressé par l'achat de cet ampli et je voudrais juste être sûr de l'emplacement de la résistance. Quelqu'un a testé le montage proposé avec succès ("avec qui ??" :lol: )

A+,
Franck.
Haut
Avatar de l’utilisateur
davixes
stick d'or
Messages : 1492
Inscription : 26 août 2005, 19:02
Localisation : Carhaix

#17 Message par davixes »

Pas encore essayé, j'ai pas fini de restaurer mon arcade...
Comme disait mon grand-père tout les ans il y a de plus en plus de cons, mais cette année j’ai l’impression que les cons de l’année prochaine sont déjà là.
Haut
Avatar de l’utilisateur
biniou
stick de diamant
Messages : 6404
Inscription : 06 janv. 2004, 12:09
Localisation : Dordogneuuuh

#18 Message par biniou »

Quant à moi je n'ai pas réussi à l'installer (enfin si, mais ça marche pas quoi). :D
Haut
zekiller28
stick de bronze
Messages : 122
Inscription : 02 janv. 2007, 18:08
Localisation : 78-75

#19 Message par zekiller28 »

OK, allez, je me lance, je le commande sur Starcab now !

Heu pour les cosses, il faut quoi comme diamètre ? 8O
Haut
zekiller28
stick de bronze
Messages : 122
Inscription : 02 janv. 2007, 18:08
Localisation : 78-75

#20 Message par zekiller28 »

Yop !

Ayé, j'ai tout reçu et… ça marche pas 8O

j'ai donc 2 fils qui sortent de mon PC pour l'audio, pas de souci, je les ai branché sur mon ampli qui ressort un seul fil (normal puisque c'est du mono à priori) que j'ai branché à mon JPAC (j'ai essayé sur speaker + et - même résultat).

En fait là où j'ai plus qu'un gros doute c'est sur l'alimentation électrique de l'ampli : j'ai raccordé l'alim sur la cosse 6 de mon peigne JAMMA, ça ok. Mais que je sache je devrais avoir un 2e fil pour alimenter l'ampli en 12V, non ? :?
Donc je le branche où sur l'ampli ce 2e fil et je me repique où sur le peigne JAMMA ?

En fait, l'ampli n'est surement pas alimenté car avec un seul fil, je ne vois pas comment ça serait possible :?:

Des suggestion ?
Haut
zekiller28
stick de bronze
Messages : 122
Inscription : 02 janv. 2007, 18:08
Localisation : 78-75

#21 Message par zekiller28 »

Bon, je m'auto-réponds : à priori il faut que j'utilise la masse du peigne JAMMA (01 ou 02)… Je teste ça ce soir (maintenant que j'ai retrouvé mon voltmètre, ça va être plus serein :lol: )…

A+
Haut
zekiller28
stick de bronze
Messages : 122
Inscription : 02 janv. 2007, 18:08
Localisation : 78-75

#22 Message par zekiller28 »

Encore une question :
Puisque je n'ai qu'un seul fil qui sort de l'ampli et que je vais le raccorder au speker + du JPAC, dois-je câbler le speaker + au speaker - du JPAC sinon je ne risque pas d'avoir le son qui sort que d'une enceinte ? :x
Haut
Avatar de l’utilisateur
totoleouf
stick de plastique
Messages : 11
Inscription : 14 févr. 2007, 16:31
Localisation : 92

#23 Message par totoleouf »

un lien qui explique tout :
http://www.gamoover.net/Forums/index.php?topic=6722
il y a même une explication du vendeur de starcab

et puis ça sinon :
http://www.gamoover.net/Forums/index.php?topic=1441.0
Haut
zekiller28
stick de bronze
Messages : 122
Inscription : 02 janv. 2007, 18:08
Localisation : 78-75

#24 Message par zekiller28 »

mais c'est parfait ça :D

Merci beaucoup (en fait, j'avais besoin surtout d'être rassuré, à priori j'avais - pour une fois - pas trop mal pigé ce qu'il fallait faire)…

:lol:
Haut
Avatar de l’utilisateur
Wovou
John Master
Messages : 20055
Inscription : 03 janv. 2004, 00:57
Localisation : Toulouse

#25 Message par Wovou »

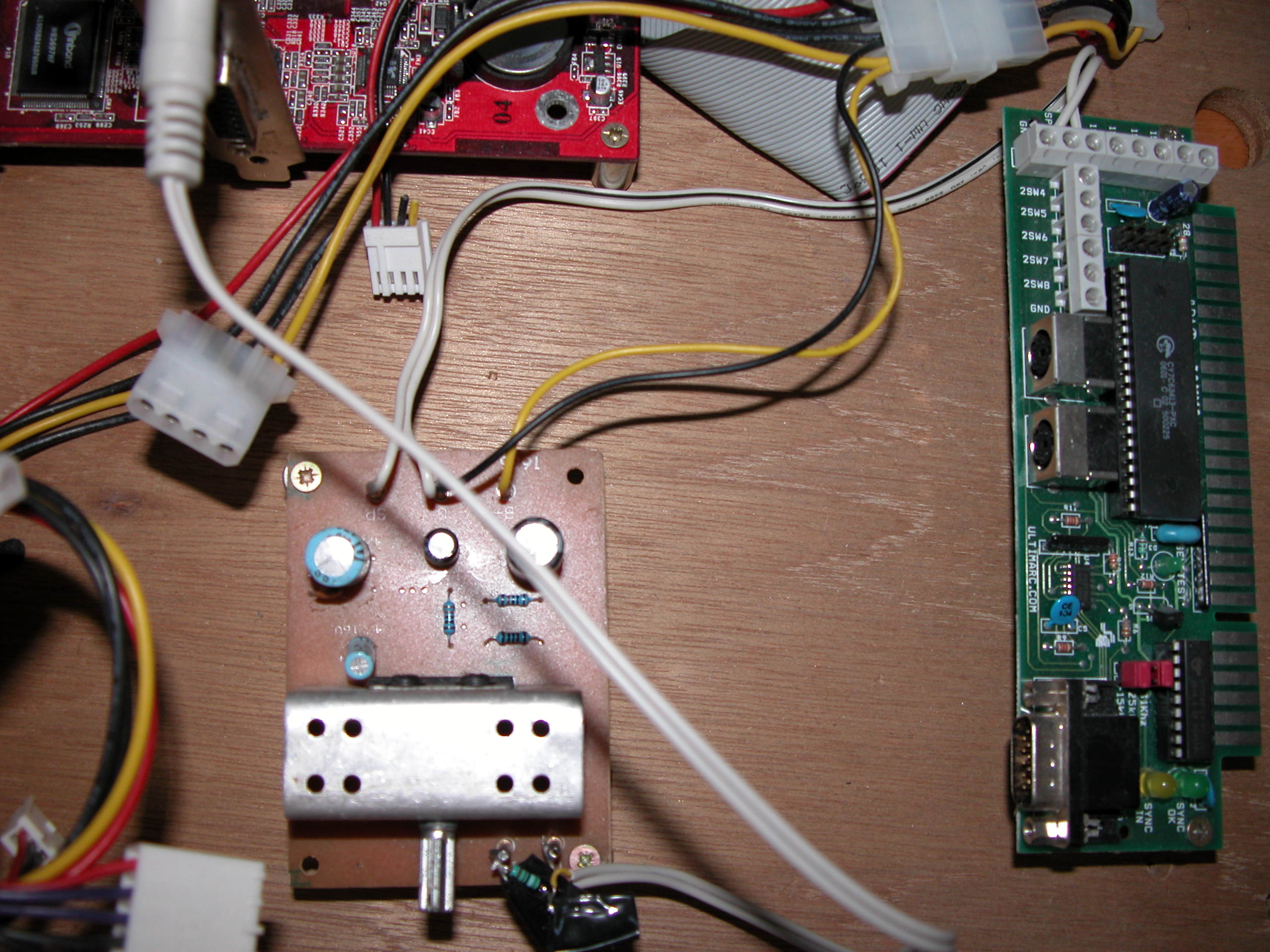

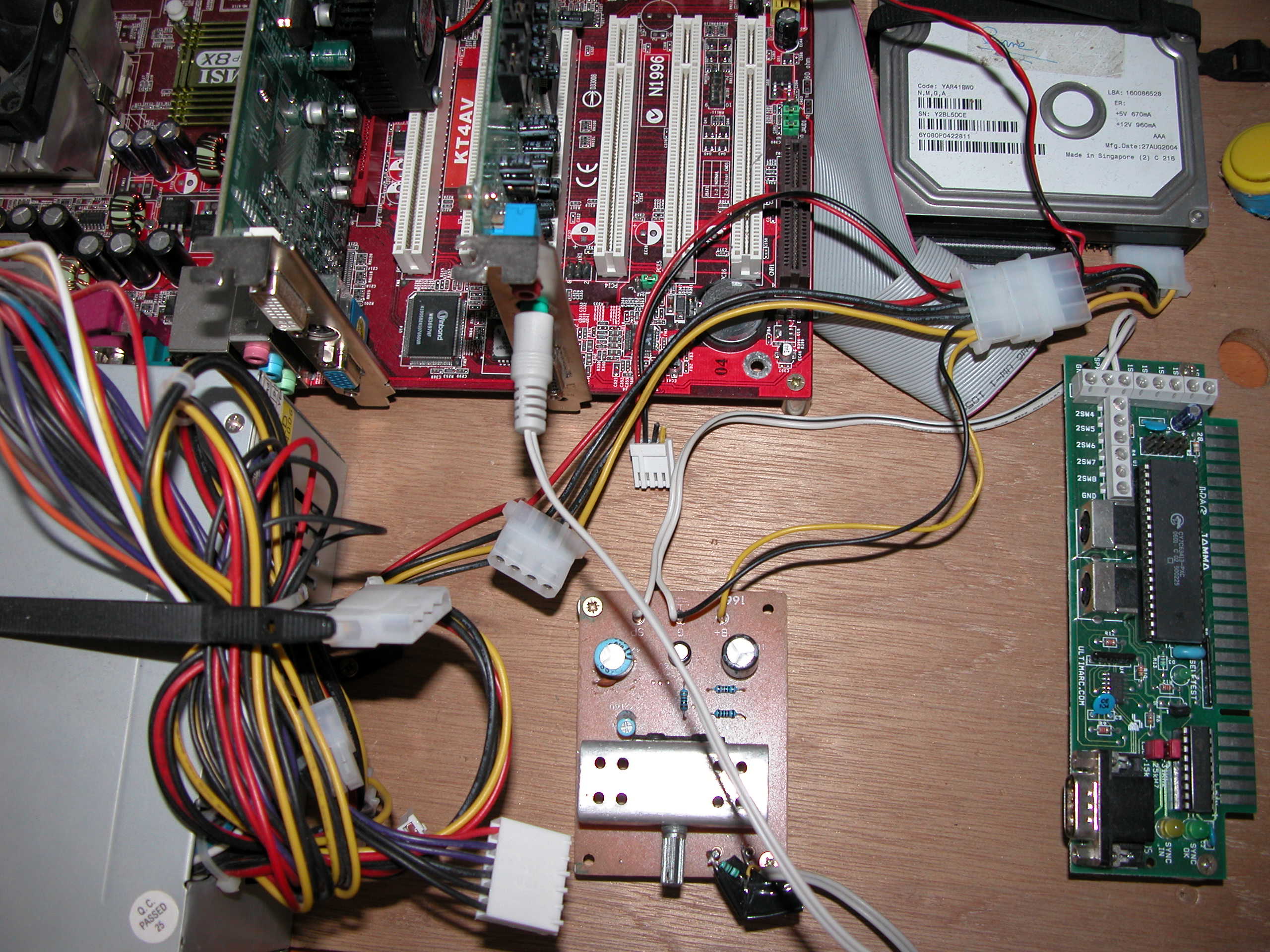

Une photo de mon montage, si ca peut aider:

http://www.neo-arcadia.com/wovou/son/DSCN3146.JPG
http://www.neo-arcadia.com/wovou/son/DSCN3148.JPG
