Dans un précédent dossier, on a vu succintement comment réaliser un stick d’arcade, style ricain (stick poire et boutons creux) et bien énorme. Dans celui-ci, je vais vous faire une marche à suivre beaucoup plus précise.
On va réaliser cette fois un stick type japonais, avec boutons en relief et stick boule. Au passage, de l’eau a coulé sous les ponts, et je kiffe à mort les couleurs fluo des Naomi ;D. La source d’inspiration n’est cette fois plus le HotRod, mais le stick officiel Dreamcast (de plus en plus difficile à trouver). Exit donc l’opulence de boutons du précédent bidule, on va faire simple. Un stick, six boutons, un bouton start.
Si vous avez la moindre question, direction le forum sans hésiter, rubrique matos.
Les fournitures

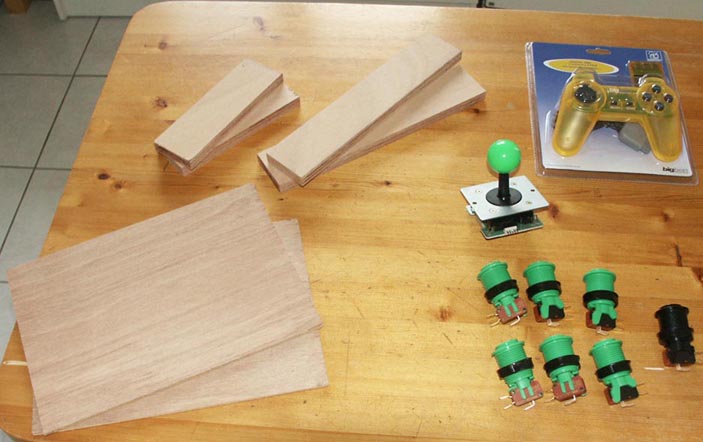

Une photo vaut mieux que de longs discours.
Il y a là dedans du contreplaqué : deux panneaux de 20*28cm et de 5 mm d’épaisseur, deux planches de 28*5.5 cm et de 15 mm d’épaisseur, et deux planches de 17*5.5 cm et également de 15 mm d’épaisseur.
On y trouve également une manette PSX standard à désosser. Comme d’hab, PSX = adapabilité, vous pourrez trouver un adaptateur pur toutes vos machines comme ca. Celle-ci, je l’ai trouvée dans un magasin de jeux vidéo qui s’en débarassait pour 5€ pièce. Autrement dit, je lui ai pris son stock. (Au passage, j’ai commencé ce stick avec une manette Big Ben, celle que vous voyez sur la photo. Sauf que ces merdes sans nom marchent une fois sur 100 sur Dreamcast. Faisez gaffe, cadeau empoisonné).
Quant aux controles arcade, trouvés chez APS, ils consistent en un stick Sanwa (stick officiel Naomi) et des boutons standard. Je n’ai pas pris des boutons Sanwa (qui pourtant sont parfaits) car on doit monter ca dans du bois, or les boutons Sanwa se clipent sur des panels métal très fins. Des boutons à visser existent chez eux, mais sont introuvables en France.
Pour le reste, des clous, des vis et des boulons pour maintenir le stick. De la peinture blanche (j’utilise de l’apprêt, ca permet en plus de gommer les irrégularités du bois), des lettres transfert pour dessin industriel genre Mecanorma pour les labels, du vernis mat en bombe. Beaucoup de fil électrique, de préférence du noir et du rouge pour distinguer les masses des autres fils.
Niveau matos, on va faire simple. Une perceuse, des mèches à bois et à métal de différents diamètres une lame cloche à perceuse pour forer les emplacements des boutons, une queue de rat, une lime à bois, un marteau, du papier de verre fin et gros.
Première étape : le caisson
Le caisson est composé de six parties de contreplaqué. Je ne vais pas vous apprendre comment clouer deux planches ensemble.

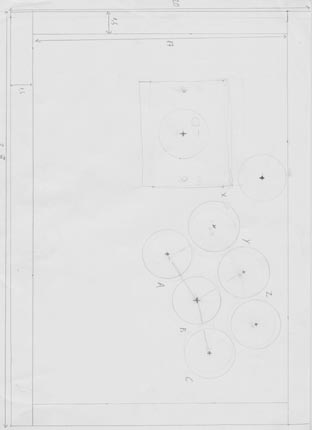

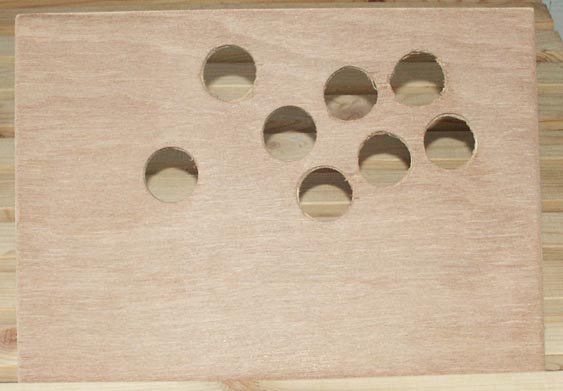

Pour commencer, occupons nous du dessus. Percez les trous pour boutons suivant le plan suivant :
Imprimer ce plan au format PDF

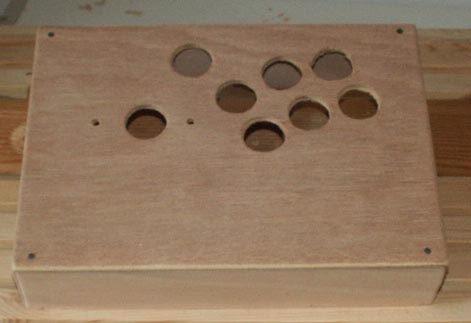

Vous obtiendrez quelque chose dans ce style :
Introduisez le stick dans son emplacement (sans sa boule de préférence ^^) et notez les emplacements des boulons pour le fixer. Percez ces trous et éventuellement biseautez afin de noyer les têtes de vis dans le bois (mais pas trop, c’est pas épais).

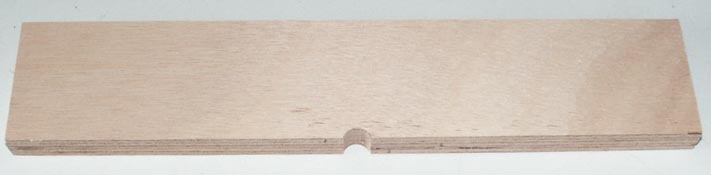

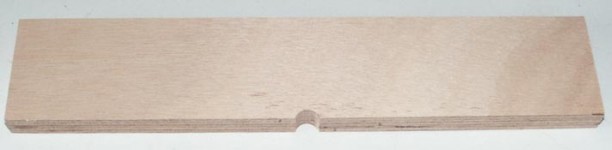

Avec la queue de rat, faites un tunnel sur un des grands côtés (l’arrière en l’occurence) afin d’y passer le fil de la manette.
Assemblez ce dessus avec les quatre côtés. Cloutage pawa.

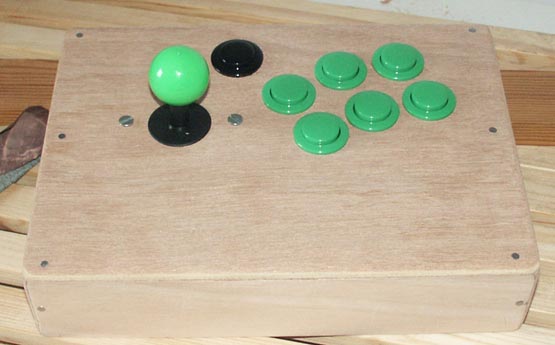

Maintenant, que votre caisson est fini, biseautez et adoucissez les arêtes à la lime à bois et poncez le soigneusement. Assemblez ensuite le dessous, mais avec des vis pour pouvoir le démonter. Faites un dernier test avant de passer à la phase peinture. Ca commence à ressembler à quelque chose.

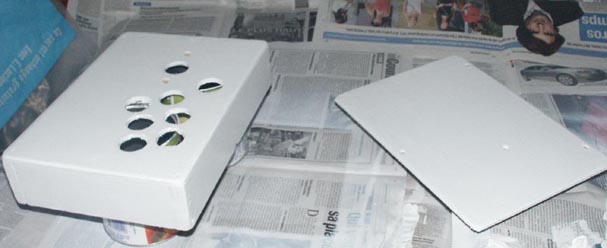

Démontez le dessous et peignez le tout soigneusement.
Deuxième étape : La soudure
Démontez la manette (ici, une BigBen). Débarassée de ses artifices, ce n’est qu’une vulgaire PCB.

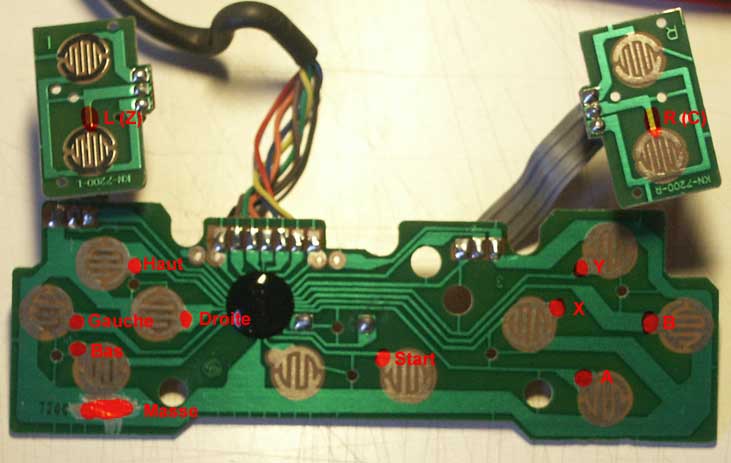

On repère des points pour la soudure à chaque bouton ou presque. Grattez (au cutter par exemple) l’isolant vert au niveau de la masse (le gros machin qui court tout autour de la manette et qui touche tous les boutons) ainsi que les boutons difficilement soudables comme ici les boutons L et R. Voici où on va souder :
Enduisez chacun de ces points de soudure de décapant pour soudure (si vous avez. Ca aide énormément). Pendant que le fer chauffe, on va préparer les fils.
Il faut : 7 fils rouges et un noir dénudés à chaque extrémité (une longue et une courte). Enduisez l’extrémité courte de décapant à soudure. Préparez de même 9 fils plus courts. Préparez enfin 7 fils noirs dénudés à chaque extrémité sur une bonne longueur.
Soudez les 7 fils rouges sur les emplacements A, B, C, X, Y, Z, Start. Soudez le fil noir sur la masse. Soudez quatre fils courts sur les quatre directions. Si vous voulez, labellisez chaque fil afin de mieux le retrouver ensuite.
On arrive sur la partie chiante. Soudez les cinq fils courts restants sur le connecteur tout chelou du stick Sanwa (le connecteur existe mais ils ne l’ont pas chez APS, donc on se démerde). Si les différents connecteurs essaient de copuler, ne vous énervez pas. Le tout, c’est qu’au final il ne doit y avoir aucun contact entre eux.
Maintenant, on va déterminer quelle sont les directions sur ce stick. Orientez le connecteur vers le bas (par exemple hein, si vous préférez vers le haut, c’est vous qui voyez). La masse se trouve à une des extrémités. Sur le mien elle est à droite. reliez ce fil à la masse de la manette, reliez un autre fil à un fil quelconque de la manette et branchez celle ci quelque part (l’idéal est d’avoir un adaptateur pour PC et d’aller dans la config des manettes pour tester les boutons). Testez chaque direction du stick. Des qu’il se passe quelque chose, vous avez trouvé. Reliez donc le fil correspondant à son équivalent sur la manette. Si il ne se passe rien, peut-être n’avez vous pas trouvé la masse du stick. Réessayez avec un autre fil jusqu’à ce que ca marche. On fait pareil pour les autres.

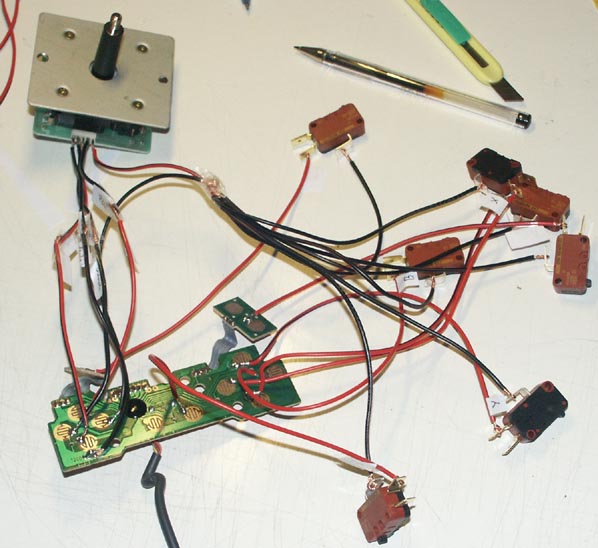

Prenez vos 7 fils noirs et reliez chacun au connecteur du dessous de chaque switch. Reliez ensuite les fils rouges de la manette au connecteur inférieur du côté de chaque switch. Testez régulièrement si les contacts se font bien. Enfin, reliez toutes les masses entre elles. Ayé, fini la soudure. La peinture doit être sèche ^^.
Troisième partie : Finitions

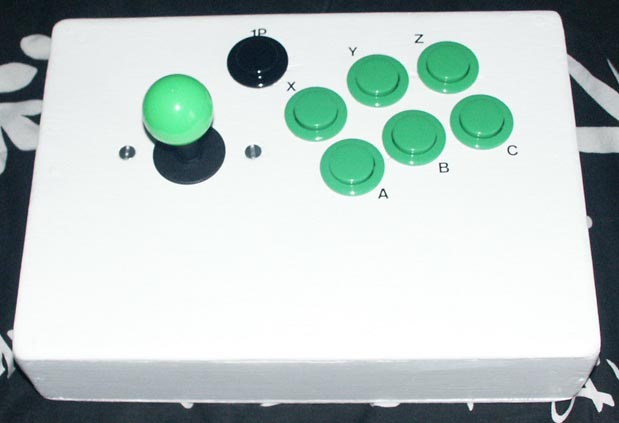

Avec les lettres, n’hésitez pas à labelliser chaque bouton (par exemple A, B, C, X, Y, Z, 1P). Vernissez.

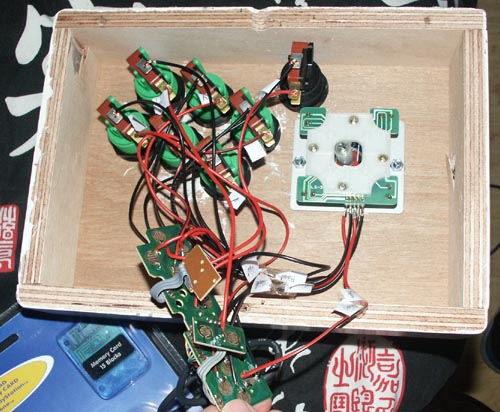

Une fois le vernis sec, fixez chaque bouton dans son emplacement ainsi que le stick. Enclenchez chaque switch dans son emplacement sur les boutons. Réassemblez le stick. Refermez le dessous. Fini. YEEHAAA.

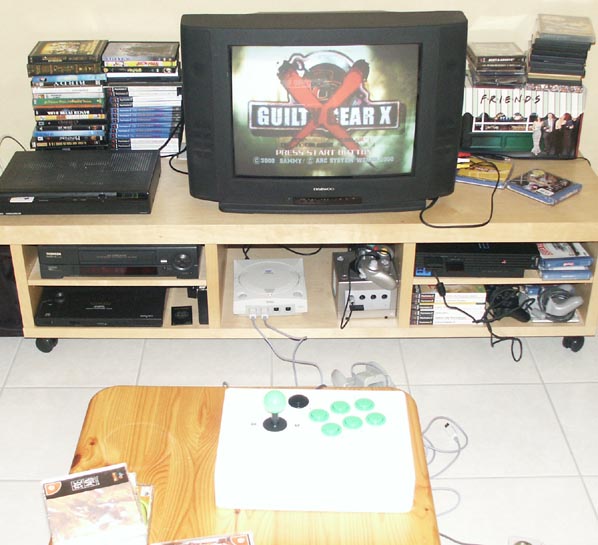

J’espère que ce dossier plus complet que le précédent vous a plu. Bon jeu à tous ^^.
