[WIP] ID1 de "Franchement ça va"

[6rk]

Hello !

Bon je vais avoir besoin de conseil pour cette restauration d'Initial D1 et j'en profiterai pour expliquer rapidement et sans rentrer dans les détails, les problèmes que j'ai rencontré avec Al_dell / Azhrael

Je recherchais ma première racecab sur un post ici et Azhrael m'a directement contacté par MP pour me proposer un Sega Rally 2. Après échange par SMS et téléphone (et des relances commerciales de sa part) je valide l'achat à distance avec livraison d'une single initial D 1 avec la validation de : "100% OK", "tout est fonctionnel", état "franchement ça va", "je te prend la plus belle", "livraison sous 2 semaines", "j'ai juste pas fait ouvrir si netdimm ou dimboard", "100% fonctionnelle inside Naomi 2 + vs board + lecteur cf... donc a mon avis c est du net dimm", "Oui possible facture paiement par virement". Je lui ai acheté en plus une pince SNK MINI New old stock avec des photos où il y a encore la protection sur le plexi.

Au niveau timing : paiement le 17/08 sur son compte et la commande est arrivée chez moi le 08/10 après relances sms, appels, etc. car sinon silence radio... Mais en arcade on est patient !

Je devrais arrêté de faire une confiance aveugle et demander des garanties (ou lâcher l'affaire...). Mais dans tous les cas des ventes à distance avec des gars comme ça ; c'est terminé pour moi !

Résultat je m'attendais à du As Is pour l'ID1 mais : les deux sides cassés, borne repeinte à l'arrache à la bombe noire, volant avec un bout en moins, pas de clé, pas de monnayeur, pas de carte link, lecteur de carte non fonctionnel et même pas vissé dans la trappe, manque une bonne partie de la visserie sur la caisse et il suffisait juste de basculer le siège pour voir si netdimm car aucune fixation de l'ensemble. La seule bonne surprise c'était le tube Shangai Novell non marqué ! MAIS la platine déjà HS après 1/4h. J'ai eu le temps de faire une partie et de vérifier le bon fonctionnement de la naomi + ffb.
(et pour la pince je m'attendais à du neuf mais : Pas de protection sur le plexiglass, griffures intérieurs et extérieur, scotch intérieur et extérieur complétement incrustés, trous dans le socle pour des pieds ?. On est loin du neuf)

Al_dell me propose de m'envoyer une nouvelle platine mais plus de nouvelle suite aux infos pour choisir le mondial relay...

///////////////EDIT///////////////
David (l'associé d'Al_dell) m'avait recontacté et ça se passe beaucoup mieux pour régler les problèmes de carte link, platine et pince SNK !
///////////////FIN EDIT///////////////

Donc voilà la suite de l'histoire entre lui et moi nous concerne directement mais si vous pouvez m'aider pour améliorer l'état esthétique avec des astuces ?
Je n'ai pas le talent de gars comme squallrs, n'y l'envie de repartir sur une restauration comme avec ma MVS-U2 à l'époque (https://www.arcadebelgium.net/t1754-res ... eo-geo-jap, http://neo-arcadia.com/forum/viewtopic.php?t=13941)




- Pour l'écran je vais attendre des news d'Al_dell (oui j'y crois encore) mais Akedo m'a déjà proposé de l'aide (MERCI !)
- Pour rénover le volant vous avez des astuces ?
- Pour les sides, le mieux c'est dans retrouver des autres non ? Car là ça me semble trop chaud à récupérer.
- Pour la peinture à la bombe je pense que le mieux c'est de changer l'ensemble des stickers et les sides donc.
- Pour le lecteur de carte je vais partir sur celui d'Aganyte.

Si vous avez également des conseils pour enlever le scotch de la pince ou estomper les rayures je suis preneur aussi.

Voilà et merci par avance !

[squallrs]

Si ça peut t'aider
J'en ai pris une a Alain y a quelques temps, mon wip ci dessous
viewtopic.php?f=14&t=65478&hilit=initial

[squallrs]

- Pour l'écran je vais attendre des news d'Al_dell (oui j'y crois encore) mais Akedo m'a déjà proposé de l'aide (MERCI !)
Alain est un mec de parole, meme si des fois ca prend des plombe

- Pour rénover le volant vous avez des astuces ?
Je sais qu'il y a un espece de mastique pour ca, j'avais vu un mec sur gamover qui avait refait un volant de model 3 de memoire

- Pour les sides, le mieux c'est dans retrouver des autres non ? Car là ça me semble trop chaud à récupérer.
Les sides (provenant de divers racecab) tu peux en racheter a pas trop cher en bon etat, soit sur ebay et ya bigpanic de memoire qui en vend aussi en ce moment sur le forum section Vente.
Sinon, tu peux les refaire comme j'ai fais sur ma Sega Rally 2, avec de la fibre de verre + mastic et peinture.

- Pour la peinture à la bombe je pense que le mieux c'est de changer l'ensemble des stickers et les sides donc.
Perso j'ai fait a la bombe, sur ce plastique granuleux ça accroche nickel.

- Pour le lecteur de carte je vais partir sur celui d'Aganyte.
Oui de loin la meilleur solution


Et si tu veux decouvrir une serie de vidéos sympas, je viens de faire une serie de VLOG sur un projet concernant cette borne, je te mets la playlist ci dessous. Un petit abonnement si le contenu te plait

Playlist 5 Épisodes : https://www.youtube.com/watch?v=fiezT8C ... B95Al1kdPj

[6rk]

Merci Squallrs ! Je connais tes wip et ta passion pour la simu (j'ai pas de compte google... désolé pour l'abonnement) ! C'est toi et el_nino qui m'avez fait passer sur ma recherche de racecab en JVS et du initial D
Je ne savais pas que c'était aussi chez Alain que tu avais chopé celle-là

Ps : Alain un mec de parole oui tout le monde me l'a dit avant de valider la commande chez lui lorsque je me suis renseigné dessus. Mais à ce jour : on verra pour la platine. Pour la livraison c'était pas le cas, pour le 100% fonctionnelle c'était pas le cas et pour l'état de la pince c'était pas le cas. Ou alors c'est moi le problème...?

[6rk]

Je donne des nouvelles comme quelques-uns m'ont demandé des infos supplémentaires sur cette transaction et après normalement on en parle plus : David m'a rappelé pour régler cette mauvaise histoire et ça le fait.

/////

Sinon la borne tourne actuellement avec un lcd 23" qui est juste posé à l'arrache et une multi lindbergh d'el_nino en parallèle de la naomi (en switchant les cartes ffb)
ID4 et ID5 ça le fait bien même avec cette config de la galère, pour ID1 ça pique un peu en 4/3 sur ce petit LCD...
J'aimerais bien jouer dans de bonnes conditions à Outrun 2SP car comme vous le savez l'amplitude des volants ne sont pas les même. Wovou parlais à l'époque d'amplificateur opérationnel sur sa transformation d'ID3->Outrun2SP. Un copain passe la semaine prochaine pour m'aider sur le sujet. Je remontrais les infos ici et sur gamoover.

Voilà !

[6rk]

J'ai posté un petit tuto sur gamoover pour modifier l'amplitude des volants : en gros permettre de jouer dans de bonne condition à outrun 2sp sur un panel Initial D ou même de réduire la rotation max pour rendre certains jeux plus accessibles pour les plus jeunes avec leurs plus petits bras

////////////////////

Matériel nécessaire pour faire vos tests :
- des câbles dupont
- une breadboard
- un potentiomètre
- un mcp41010 (potentiomètre numérique)
- un arduino uno (dans cette exemple)
- un câble usb

Par la suite si ça fonctionne comme vous le voulez, vous pouvez alimenter directement l'arduino avec l'alim de la borne et déporter le potentiomètre de réglage dans la caisse du monnayeur.

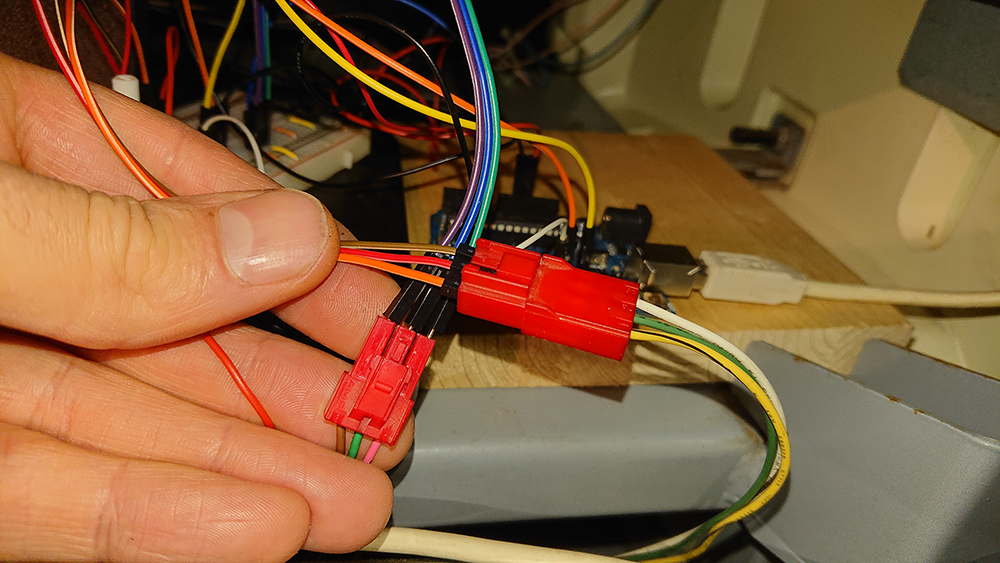

Alors voici pour le câblage :






J'ai directement utilisé des câbles dupont avec embout femelle dans le connecteur rouge femelle et mâle dans la connecteur rouge mâle.

Pour le code Arduino le voici :

#include <SPI.h> // Librairie pour le mcp41010
byte address = 0x11; // Variable pour la librairie SPI
int CS = 10; // Variable pour la librairie SPI
int potPinVolant = A0; //Pin de branchement du potentiomètre du volant
int potPinPot = A1; // Pin de branchement du potentiomètre de réglage
int potValeurOut = 0; // Nouvelle valeur à renvoyer à la borne
int potValeurIn = 0; // Valeur d'entrée du volant
int potValeurModif = 0; // Valeur du potentiomètre de réglage
int ValeurMin = 0 ; // Valeur min du potentiomètre du volant - position gauche
int ValeurMax = 1023; // Valeur max du potentiomètre du volant - position droite
int ValeurMinOK = 0; // Valeur min pour le remplacement - position gauche
int ValeurMaxOK = 255; // Valeur max pour le remplacement - position droite

void setup()
{
pinMode (CS, OUTPUT); //setup pour la librairie SPI
SPI.begin(); //setup pour la librairie SPI
pinMode (potPinVolant, INPUT); //on passe bien en entrée potPinVolant
pinMode (potPinPot, INPUT); //on passe bien en entrée potPinVolant
}

void loop()
{

potValeurIn = analogRead (potPinVolant); //potValeurIn reçoit la position du volant
potValeurModif = analogRead (potPinPot); //potValeurModif reçoit la position du potentiomètre de réglage

ValeurMinOK = ValeurMin + potValeurModif; //ici on vient donc rajouter des "butée" virtuelle pour le min (donc à gauche)
ValeurMaxOK = ValeurMax - potValeurModif; //et pour le max (donc à droite) en fonction de la position de notre potentiomètre de réglage

if(potValeurIn<ValeurMinOK)potValeurIn=ValeurMinOK; //on vérifie que la valeur du potentiomètre du volant ne passe pas en dessous de celle minimum de réglage (de la butée)
if(potValeurIn>ValeurMaxOK)potValeurIn=ValeurMaxOK; //même chose pour le max

potValeurOut = map (potValeurIn, ValeurMinOK, ValeurMaxOK, 0, 255); //on remplace la valeur

digitalPotWrite(potValeurOut); //on envoie la nouvelle valeur

}

//fonction pour la librairie SPI
int digitalPotWrite(int value)
{
digitalWrite(CS, LOW);
SPI.transfer(address);
SPI.transfer(value);
digitalWrite(CS, HIGH);
}

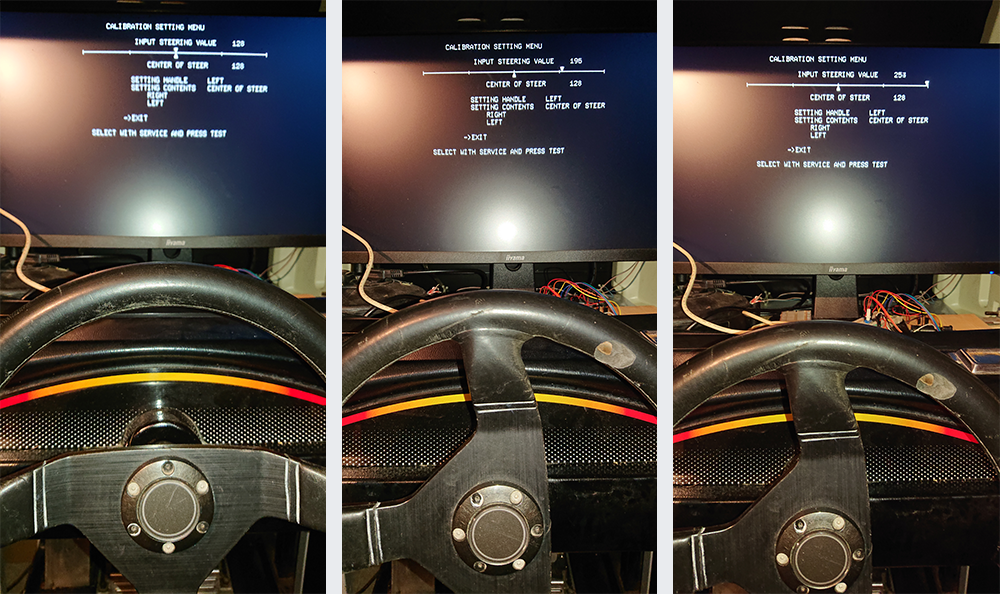

Un petit exemple en fonctionnement dans le menu test d'Outrun 2SP (désolé j'ai toujours un vieux lcd 23" à la place de l'écran) :

Photo 1 : position du milieu qui n'a pas bougé //// Photo 2 : volant à 90° à droite avec la valeur du potentiomètre sans modificateur //// Photo 3 : j'ai tourné le potentiomètre de réglage de notre montage pour définir que le max est désormais à 90°. Si votre volant était bien centré, alors sa valeur à gauche sera du même ratio, soit -90° pour le max.

Voilà !

Hésitez pas si vous avez des retours et point d'amélioration. Si ça intéresse du monde je créerai un topic exclusivement à ce sujet ; car on peut imaginer plein de petites améliorations et options.

++

[squallrs]

Putain ca c'est top !
Merci a toi
Le seul defaut c'est qu'il n y a pas de buté, mais c'est quand meme top.

[6rk]

Ouais ça fonctionne vraiment bien même pour les enfants pour réduire encore un peu plus l'amplitude.
C'est vrai que la butée ça serait le top mais pour moi Outrun 2SP sur lindbergh est jouable maintenant. Après on peut imaginer une pièce en impression 3D à venir insérer entre les deux butées fixe et mobile du votant. Je sais pas si tu vois le truc ?

[squallrs]

Oui mais ca nécessiterai de démonter le panel a chaque changement de jeu.
Ce que je fais déjà remarque quand je joue, je swapp les panel si besoin

[6rk]

C'est pas faux !

Après je risque d'en arriver à la même chose car je cherchais à la base une carcasse de single pour jouer en VS avec mon ID sur du lindbergh (et en passer une en HD) mais je me demande si je chercherais pas une carcasse de twin pour avoir du spare et donc aussi avoir la possibilité de changer le panel model 3 par du "classique" ou de l'initial D.

Mais passer d'ID4-5 à Outrun 2SP (ou cette étrange Sega race TV, même si j'ai tout de même un problème avec celui-là au niveau du potar) en 2 secondes : c'est tout de même trop la classe !

[6rk]

Bon petit news pour vous dire que j'ai encore avancé sur le nettoyage et restauration sur l'ID1 ET :

David m'a fait parvenir une nouvelle platine mais malheureusement...


Une méthode pour dessouder une THT avec un simple fer à souder et faire l'échange sur la platine HS ?
Car comme il y a plusieurs broches je me demande comment faire le tour rapidement pour libérer l'ensemble. J'ai pas encore testé mais je préfère prendre les devants.

Merci.

[otis]

- Pour l'écran je vais attendre des news d'Al_dell (oui j'y crois encore) mais Akedo m'a déjà proposé de l'aide (MERCI !)
Alain est un mec de parole, meme si des fois ca prend des plombe

- Pour rénover le volant vous avez des astuces ?
Je sais qu'il y a un espece de mastique pour ca, j'avais vu un mec sur gamover qui avait refait un volant de model 3 de memoire

- Pour les sides, le mieux c'est dans retrouver des autres non ? Car là ça me semble trop chaud à récupérer.
Les sides (provenant de divers racecab) tu peux en racheter a pas trop cher en bon etat, soit sur ebay et ya bigpanic de memoire qui en vend aussi en ce moment sur le forum section Vente.
Sinon, tu peux les refaire comme j'ai fais sur ma Sega Rally 2, avec de la fibre de verre + mastic et peinture.

- Pour la peinture à la bombe je pense que le mieux c'est de changer l'ensemble des stickers et les sides donc.
Perso j'ai fait a la bombe, sur ce plastique granuleux ça accroche nickel.

- Pour le lecteur de carte je vais partir sur celui d'Aganyte.
Oui de loin la meilleur solution


Et si tu veux decouvrir une serie de vidéos sympas, je viens de faire une serie de VLOG sur un projet concernant cette borne, je te mets la playlist ci dessous. Un petit abonnement si le contenu te plait

Playlist 5 Épisodes : https://www.youtube.com/watch?v=fiezT8C ... B95Al1kdPj pizza tower

Concernant les sides de la borne d'arcade, si vous avez du mal à en trouver en bon état, vous avez plusieurs options. Vous pouvez essayer de les trouver auprès d'autres propriétaires de bornes d'arcade, par exemple sur des sites d'enchères comme eBay ou des forums spécialisés. Vous pouvez également envisager de les refaire vous-même en utilisant des techniques telles que la fibre de verre, le mastic et la peinture, comme vous l'avez fait sur votre Sega Rally 2.

[Enskynet]

Pour dessouder le THT il va te falloir a minima de la tresse à dessouder
