CRT Philips 21pt682001 - Micro controller ST92195PSC7 - Largeur de l'image

[nayok]

Bonjour,

Je viens d'acheter ce CRT sur LBC qui fonctionne plutôt bien.

Dans le menu service, je trouve un paramètre pour régler VP et VS (Position et taille verticale)
Malheureusement, pour l'horizontal, il n'existe que l'ajustement de position.
Le chassis est peut-être un L01.1E.

Savez vous si j'ai une chance de pouvoir régler la largeur de l'image grâce à un potentiomètre ?

Précision : Je suis vraiment newbie en électronique.
Je sais que je ne devrais pas ouvrir mon CRT.

Merci !

[nayok]

Re-bonjour et bon weekend !
Vraiment personne ?

[Be_nO]

Si tu a récupérer la doc technique du châssis L01.1E dans le service menu tu peut essayer de bouger le paramètre "EWW" pour la largeur et "HSH" pour la position horizontale.
https://elektrotanya.com/philips_chassi ... nload.html



La traduction de la page

• Parallélogramme horizontal (HP). Alignez les lignes verticales droites
en haut et en bas ; rotation verticale autour
du centre.
• Arc horizontal (HB). Alignez les lignes horizontales droites
en haut et en bas ; rotation horizontale autour
du centre.
• Décalage horizontal (HSH). Alignez le centre horizontal de l'image sur le centre horizontal du tube cathodique.
• Largeur est-ouest (EWW). Alignez la largeur de l'image jusqu'à ce que
le motif de test complet soit visible.
• Parabole est-ouest (EWP). Alignez les lignes verticales droites
sur les côtés de l'écran.
• Parabole d'angle supérieur (UCP). Alignez les lignes verticales droites
dans les coins supérieurs de l'écran
• Parabole d'angle inférieur (LCP). Alignez les lignes verticales droites
dans les coins inférieurs de l'écran.
• Trapèze est-ouest (EWT). Alignez les lignes verticales droites
au milieu de l'écran

[nayok]

Merci beaucoup pour ta réponse, mon menu de service ne propose pas ces options.

Dans le menu service, je trouve un paramètre pour régler VP et VS (Position et taille verticale)
Malheureusement, pour l'horizontal, il n'existe que l'ajustement de position.

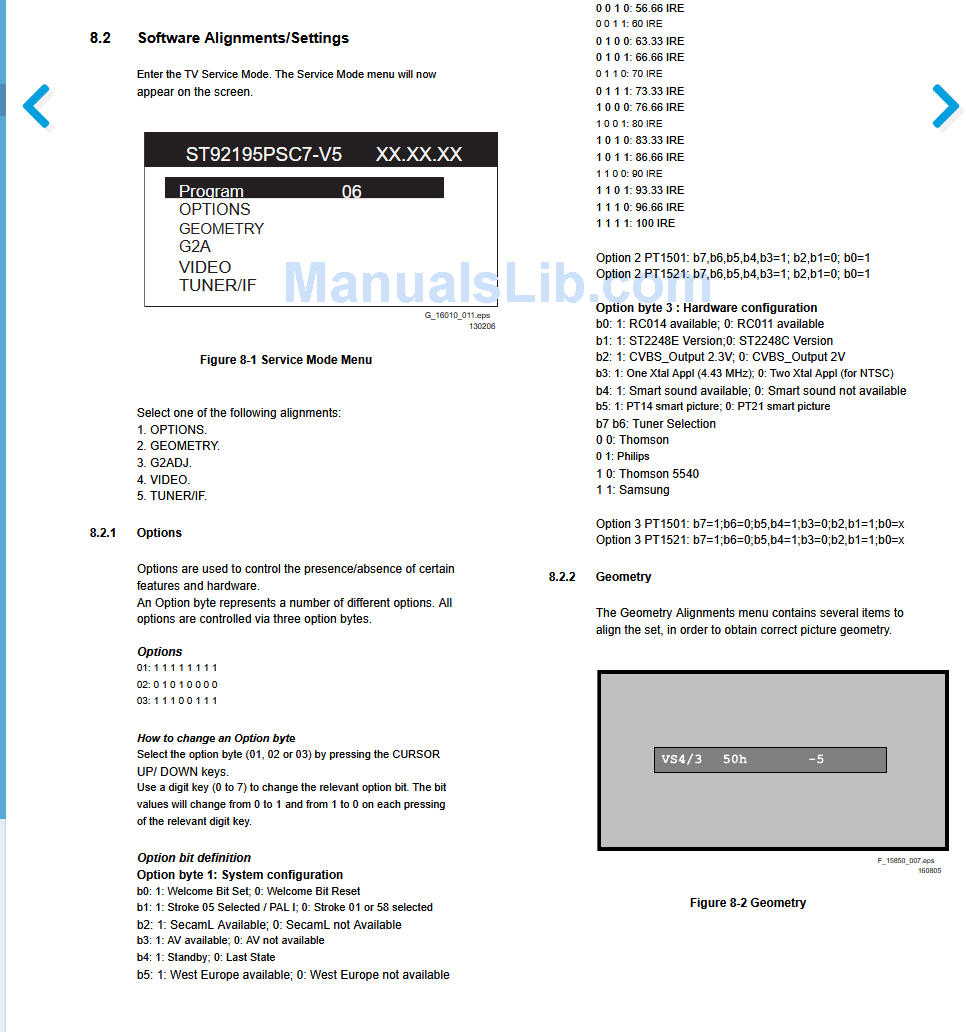

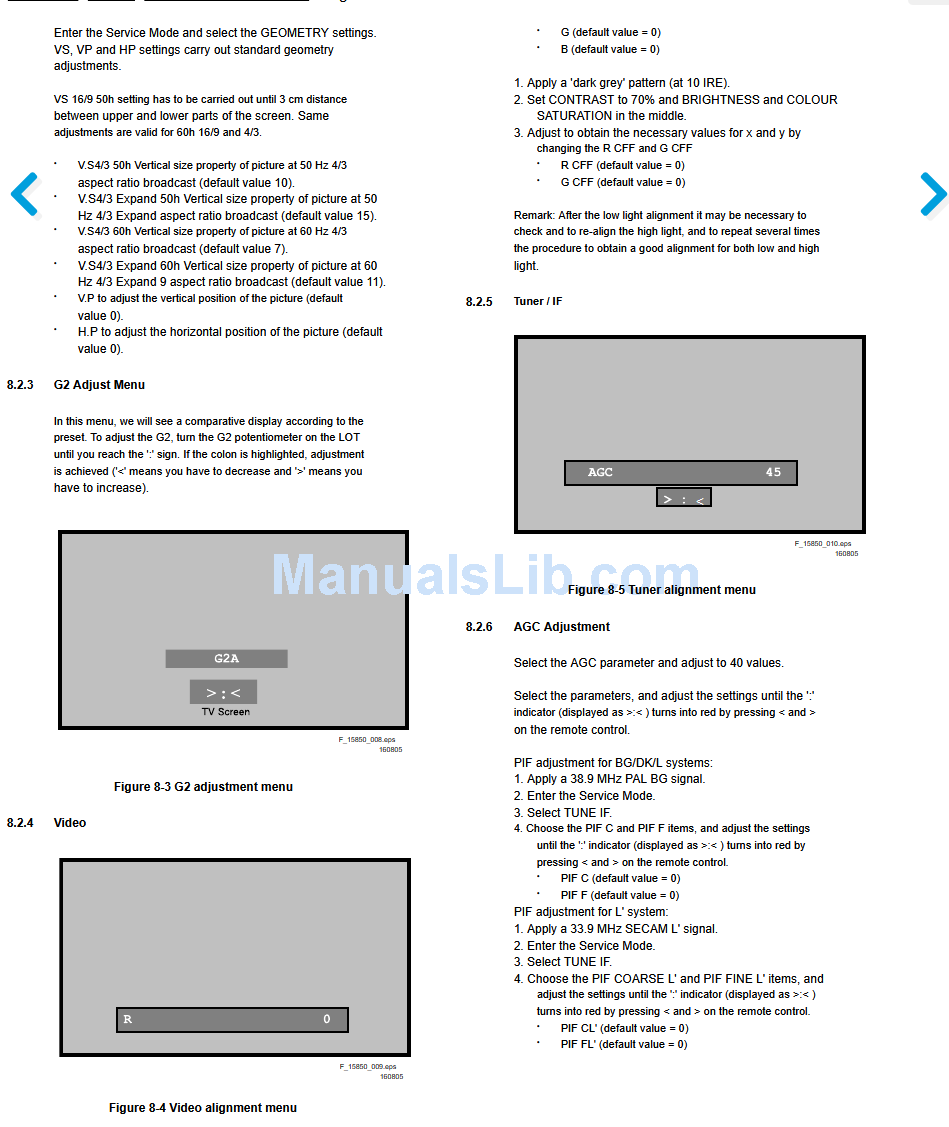

J'ai ceci plutôt



Source
https://www.manualslib.com/manual/69843 ... =39#manual

Et Honnêtement, j'ai des doutes sur le modèle précis du chassis

[Be_nO]

Merci beaucoup pour ta réponse, mon menu de service ne propose pas ces options.

il est important d’être sur du modèle de platine c'est marqué a l’arrière de la TV sur les Phillips...

[Bobby]

Sur bon nombre de modèles de 21 et 14" on ne retrouve pas ma possibilité de régler la largeur de l'image dans le service menu.
Tu devrais retrouver sur le châssis un potard qui élargi l'image horizontalement et verticalement.

[nayok]

Merci pour votre aide

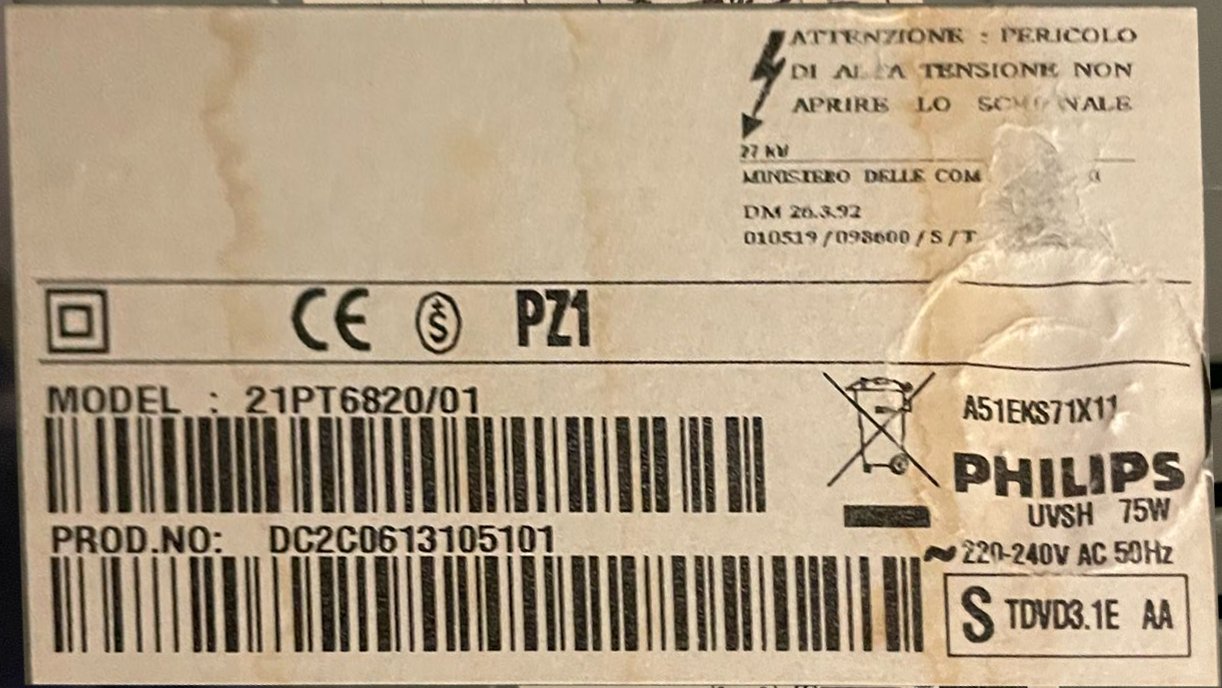

L'étiquette est en mauvais état, elle indique ça

[Be_nO]

Donc ont est sur un chassis 3.1E AA

[nayok]

bon j'ai écumé les plus vieux recoins des internets, les scans de pdf, demandé à chat GPT et à Mistral, la réponse la plus pertinente et qui marche :
0, 6, 2, 5, 9, 6 et MENU, j'accède au service menu
mais les réglages sont très limités
EWW
EWP
par exemple n'existent pas dans Geometry.
Il existe peut-être un menu caché, j'ai tenté plein de suggestions de combinaisons de touches mais rien n'y fait.

[nayok]

Hello tous,
quelqu'un est susceptible de régler ce crt ? un électronicien ou passionné ? en région parisienne ? idéalement 95 ?
Vous connaissez des gens ?
