[FINI... ou presque] Restauration René Pierre Mini

[Sebbeug]

Bah, je ne crois pas...

(1) Sur un écran cathodique, il te faut le tube (vois ça comme une ampoule dans laquelle ont vient créer un champ électrique qui va accélérer des électrons qui vont frapper l'écran sur lequel il y a une couche luminescente qui va alors réagir et générer l'affichage).

(2) Ton flux d'électrons est contrôlé électroniquement par ta platine (ou chassis) qui va "transformer ton signal RGB en flux"
Une platine, c'est comme une grosse PCB avec une bobine THT (très haute tension)

(3) Enfin il te faut un système capable de générer un signal RGB, c'est ce dont on te parle : MiSTerFPGA, PC, etc.
Sur une borne JAMMA, ton système est au bout de ton faisceau JAMMA, il est généralement alimenté en 5 et 12v, et il en ressort un signal Rouge, un signal Bleu, un signal Vert et une ou plusieurs synchronisations (verticale et horizontale)

(1) et (2) doivent être compatibles

(3) c'est du standard, tu mets et changes ce que tu veux

J'espère être plus clair.

[styx]

Super classe cette (pas si) petite restauration !

[Mark01]

Et le peigne JAMMA avec un peu de longueur :

Très belle restauration !
C'est vrai que se relancer alors qu'on peut jouer à notre borne, c'est pas hyper motivant ...

Je dois refaire un peigne Jamma intégralement, et je me demandais quelle gaine thermo tu as utilisée ?
J'en ai de plusieurs section, achetée en lot plus ou moins standard à l'époque, mais je ne la trouve pas d'hyper bonne qualité.
Est-ce que tu en a une en particulier à conseiller pour cette fonction ?
Thanks

[Sebbeug]

Je dois refaire un peigne Jamma intégralement, et je me demandais quelle gaine thermo tu as utilisée ?
J'en ai de plusieurs section, achetée en lot plus ou moins standard à l'époque, mais je ne la trouve pas d'hyper bonne qualité.
Est-ce que tu en a une en particulier à conseiller pour cette fonction ?
Thanks

Merciiiiii

J'utilise un kit Velleman (https://www.amazon.fr/LOT-GAINES-THERMO ... C79&sr=8-1)

[Sebbeug]

Quelques news sur cette borne (on n'en a jamais fini avec nos vieilleries à réviser / améliorer).

Comme expliqué plus haut, j'avais trouvé un carte de gestion de crédits que je trouvais sympa, mais qui a vite déconnée. C'était compliqué de la réparer puisque le composant de base (microcontrôleur avec eeprom en lecture seule et sécurité verrouillée) est impossible à exploiter (en tout cas, avec mes compétences). Je me suis alors mis en quête de refabriquer une carte de gestion de crédit, correspondant à mes stricts besoins (pièces de 1Fr et 5Frs) et configurable facilement via un petit programme.

J'ai commencé ce projet l'année dernière, puis j'ai eu quelques bugs et ai foutu tout ça dans un carton sans que ça ne fonctionne...
Cet été, un peu plus de temps, je ressortais le projet pour le mener enfin à terme.

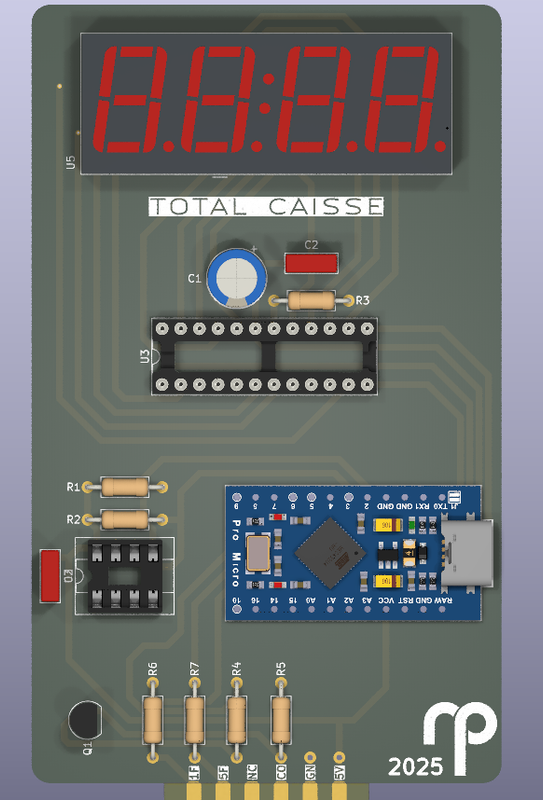

J'avais déjà dessiné une carte à la même taille que l'ancienne, avec un afficheur 4-digits à l'ancienne, le tout dirigé par un petit Arduino Micro :

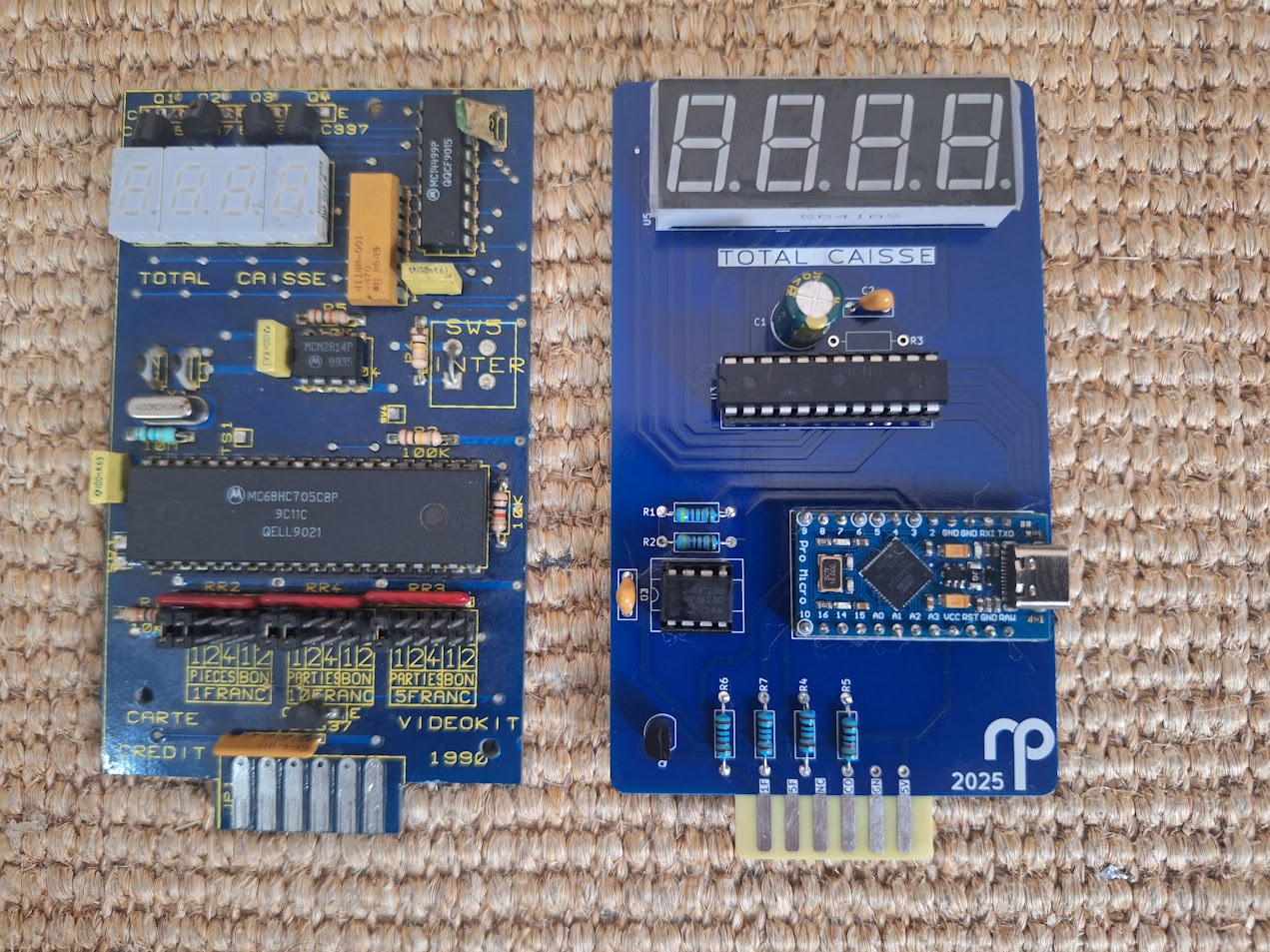

On envoie le fichier gerber chez PCBWay et on assemble la carte, voici la comparaison avec l'originale :



La carte nous donne la SOMME TOTALE en Francs insérée dans la borne (sauvegardée dans une petite eeprom réinscriptible), elle gère ensuite les impulsions des 2 monnayeurs mécaniques 1Fr et 5frs.

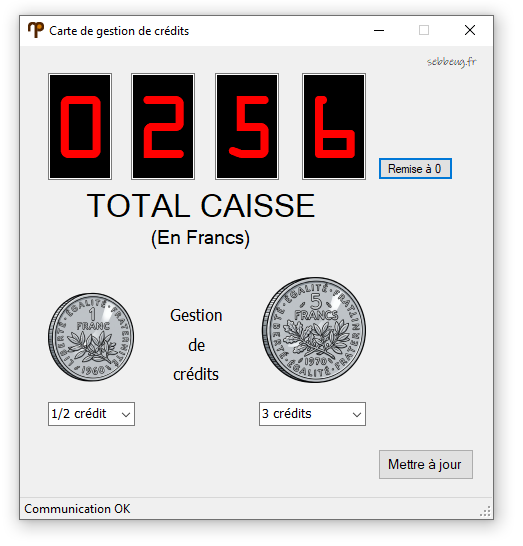

Pour mettre à jour et piloter tout ça, un petit programme tout simple en C#, où on peut reset la somme totale et régler les crédits, ici : 1 crédit = 2 Francs et 3 crédits = 5 Francs.

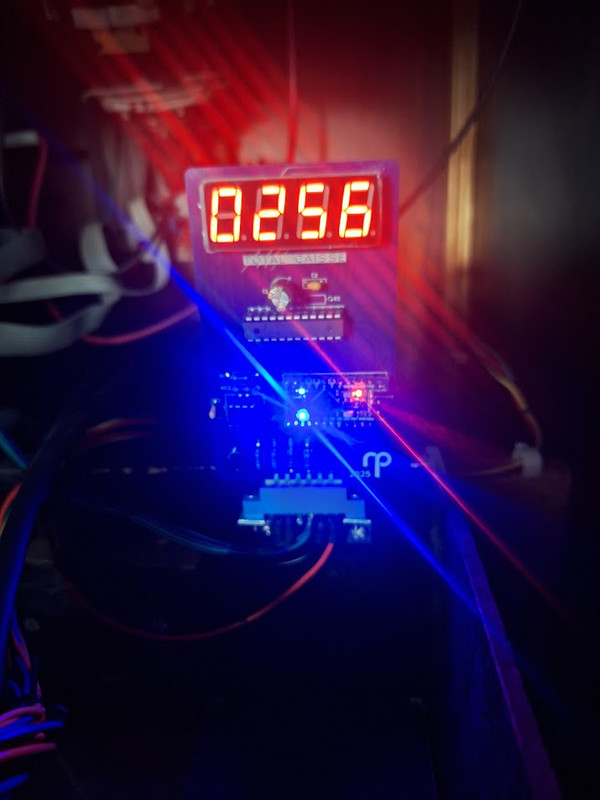

Le tout installé dans la René Pierre et CA MARCHE ENFIN DU TONNERRE :




PS: Le bug trouvé cet été et sur lequel j'avais séché l'année dernière : le reset du contrôleur de l'afficheur allait au +5v et pas à la masse. Une résistance virée et une autre placée à l'arrière du PCB, et plus de soucis !

PS2 : Si quelqu'un a une config identique, j'ai de quoi refaire la même PCB en 2 ou 3 fois... MP
