Borne Atomiswave SD et Son Stéréo sur MVS

#1 Message par Batard »

Salut les Arcadiens !

j'ai BESOIN de vous et votre connaissance incroyable !

ALors je viens de toper une jolie petite Atomiswave SD, mais branchée a mon Slot MVS (un 2V il me semble ... j'vous sort une image...) je n'ai que la moitié du son (du mono alors qu'il me faudrait du stéréo logiquement)


On m'a dit qu'il fallait cabler un bidule supplémentaire, mais je suis un gros naze en cablages et je me paume tres vite lorsqu'il y a deux fils de meme couleur ^^

Si vous avez des infos la dessus, je suis carrément preneur !



Et deuxieme question, comment j'peux faire pour rentrer dans "l'espece de Bios dont j'me souviens pas du nom" ?

Le bouton d'à coté des potards qui est censé l'ouvrir refuse de se soumettre a ma volonté (probablement encore une histoire de cablage).

Merci pour tout les renseignements que vous pourriez me donner la dessus !

P.S : je sais, je suis la loose de l'arcade :)
Dernière modification par Batard le 19 nov. 2007, 15:04, modifié 1 fois.
Haut
Avatar de l’utilisateur
Snocyr
stick d'or
Messages : 1388
Inscription : 08 févr. 2004, 19:17
Localisation : sous les pavés.

#2 Message par Snocyr »

pour le bios il faut abaisser le petit dipswitch no1 de ton slot mvs avant de l allumer...
"une bonne baraque a frites avec sauces 3 sauces a la JAPAN ca tuerai" (archeveque kaihoro,japan expo 2010)
""je transpire tellement des couilles, que j ai les poils du cul qui collent, ca tire...ca fait mal tu vois..." SULF, japan expo 2010 )
Haut
Avatar de l’utilisateur
Batard
stick de plomb
Messages : 81
Inscription : 12 mai 2007, 12:33
Localisation : pays des pommes a l'eau

#3 Message par Batard »

merci Snocyr, je ferais ca une fois que google m'aura dit c'qu'est un dipswitch ^^

Edit : finalement, meme pas besoin de google, cool :)

du coup quel est l'interet de le remonter, ce p'tit dipswitch n°1 ?
Haut
Avatar de l’utilisateur
Snocyr
stick d'or
Messages : 1388
Inscription : 08 févr. 2004, 19:17
Localisation : sous les pavés.

#4 Message par Snocyr »

Batard a écrit :
du coup quel est l'interet de le remonter, ce p'tit dipswitch n°1 ?
bah de ressortir du bios ,tiens pomme a l eau ! :D :D
"une bonne baraque a frites avec sauces 3 sauces a la JAPAN ca tuerai" (archeveque kaihoro,japan expo 2010)
""je transpire tellement des couilles, que j ai les poils du cul qui collent, ca tire...ca fait mal tu vois..." SULF, japan expo 2010 )
Haut
Avatar de l’utilisateur
Batard
stick de plomb
Messages : 81
Inscription : 12 mai 2007, 12:33
Localisation : pays des pommes a l'eau

#5 Message par Batard »

Haha au temps pour moi, j'avais pas encore testé !

:wink:
Haut
Avatar de l’utilisateur
Negate94
stick de rhodium
Messages : 4814
Inscription : 15 août 2006, 15:44
Localisation : vitry 94

#6 Message par Negate94 »

Belle acquisition bâtard ^^
Mr.Tsukune a dit : " tu me déconcentre tellement tu joue mal, c'est pour cela que je perds".
Barack Obama Black Label.
Haut
Avatar de l’utilisateur
Batard
stick de plomb
Messages : 81
Inscription : 12 mai 2007, 12:33
Localisation : pays des pommes a l'eau

#7 Message par Batard »

merci, j'en rêvais depuis qu'j'etais tout petiot :)

(dans mon rêve par contre, le son etait impeccable, j'ai encore du boulot XD)
Haut
Avatar de l’utilisateur
Batard
stick de plomb
Messages : 81
Inscription : 12 mai 2007, 12:33
Localisation : pays des pommes a l'eau

#8 Message par Batard »

Aidez moaâââ, le son de windjammers est affreuûîûx..

:?
Haut
Avatar de l’utilisateur
Wovou
John Master
Messages : 20056
Inscription : 03 janv. 2004, 00:57
Localisation : Toulouse

#9 Message par Wovou »

Il te faut le cable stereo pour MVS que tu connectes sur le slot mvs directement (sans passer par le jamma).

Et me demande pas ou ca se trouve, j'en sais rien. Le miens etait dans ma new astro, j'ai eu de la chance
Haut
Avatar de l’utilisateur
Batard
stick de plomb
Messages : 81
Inscription : 12 mai 2007, 12:33
Localisation : pays des pommes a l'eau

#10 Message par Batard »

Merci Wovou, tu est sans conteste le grandmaster de l'arcade sous toutes ses formes ^^

(treve de flatteries)

j'ai repéré un cable branché a rien dans ma borne, je prends une photo et je poste ca (si jamais c'est le meme cable que toi, c'est genial)

A toute !

P.S : juste le temps de faire encore quelques parties pour roder la borne avant de prendre cette photo ^^
Haut
tugdaniels
stick d'argent
Messages : 827
Inscription : 15 juin 2004, 11:47
Localisation : Marseille

#11 Message par tugdaniels »

Sur le coté de ton slot MVS.Tu as soit,des prises jack,soit un petit pin avec 4 broches.
Sur une Egret 2,tu as un switch mono/stereo et un cable expres 4 pins stéreo,je supose que sur un AW sd c'est la meme chose.
Haut
Avatar de l’utilisateur
Batard
stick de plomb
Messages : 81
Inscription : 12 mai 2007, 12:33
Localisation : pays des pommes a l'eau

#12 Message par Batard »

Hop' alors j'ai pris deux photos, une du cable que j'ai trouvé dans ma borne (qui se brancherait sur 4pin, ce qui rejoindrait ce qu'a dit TugDaniels) histoire d'avoir vos avis


Ha tiens, et a coté de mes potards, j'ai trouvé un interrupteur incconu, donc je vous montre ca au cas ou ca vous dirait quelque chose (dispositif d'autodestruction, transformation en mécha', pour moi ca peux faire plein de choses ^^)

l'interrupteur inconnu est vaguement entouré en rouge :

Merci ^^
Haut
Avatar de l’utilisateur
Snocyr
stick d'or
Messages : 1388
Inscription : 08 févr. 2004, 19:17
Localisation : sous les pavés.

#13 Message par Snocyr »

c ets un potar qui sert a regler l image quand tu branches un system en 31khz genre naomi ou atomiswave.
si tu reste en 15 , cela ne te sert pas. mais tu peux y toucher ya aucun risque. tu verras par toi meme la difference d image ( pas tres flagrant quand meme)


pour ta stereo je ne cnnais pas trop les bornes atomis docn je en pourrais t aider
"une bonne baraque a frites avec sauces 3 sauces a la JAPAN ca tuerai" (archeveque kaihoro,japan expo 2010)
""je transpire tellement des couilles, que j ai les poils du cul qui collent, ca tire...ca fait mal tu vois..." SULF, japan expo 2010 )
Haut
tugdaniels
stick d'argent
Messages : 827
Inscription : 15 juin 2004, 11:47
Localisation : Marseille

#14 Message par tugdaniels »

Alors sur ton cable 4 pins c'est bien le fil pour la stéréo mais qui va se clipser sur une carte mere AW si je dis pas de bétise.(d'ailleur le 2eme connecteurs est peut etre aussi un connecteur stéréo.
Par contre qu'as-tu comme connecteur sur un des deux cotés de ton slot MVS?
Et tu n'as pas de swicth mon/stéreo?On voit pas trés bien sur ta 2eme photo.
Haut
Avatar de l’utilisateur
Batard
stick de plomb
Messages : 81
Inscription : 12 mai 2007, 12:33
Localisation : pays des pommes a l'eau

#15 Message par Batard »

merci pour les réponses !

Alors okay pour le cable inconnu, ca attendra que j'aie une carte mere atomiswave ^^

J'ai un switch mono/stereo, mais il ne me sort pas de son en stereo, sans doute parce que rien n'est connecté a l'interieur :wink:

Et pour la connectique de la CM MVS, je poste une photo parce que je vois pas trop comment appeler ces sorties "jack" (j'en ai deux sur la meme tranche, des sorties comme ca) :


Question : Avec quel cable dois-je relier ce truc a ma borne, et ou est censé être l'entrée du coté borne ? (ca fait encore beaucoup de questions, j'remercie d'avance les gens qui me lisent :wink: )

Edit : Si quelqu'un sait ou se procurer le cable dont parle Wovou, du coup, je suis preneur ^^
Haut
Avatar de l’utilisateur
Wovou
John Master
Messages : 20056
Inscription : 03 janv. 2004, 00:57
Localisation : Toulouse

#16 Message par Wovou »

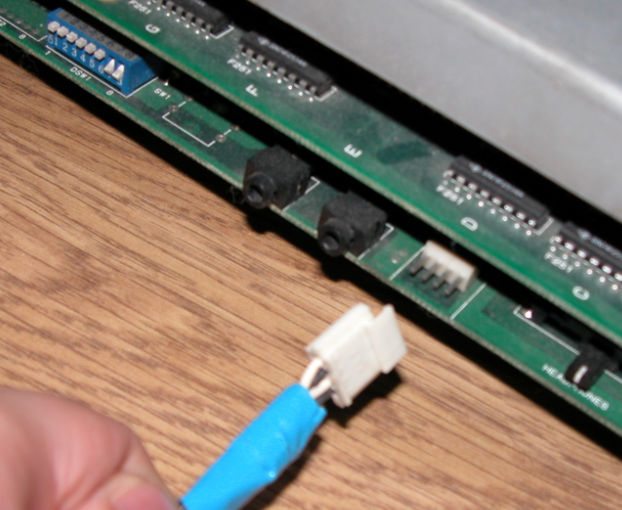

Voila le cable stéréo en question, et ou il se branche (ici sur un slot-6 poussiereux) sur le connecteur blanc:

Haut
Avatar de l’utilisateur
Batard
stick de plomb
Messages : 81
Inscription : 12 mai 2007, 12:33
Localisation : pays des pommes a l'eau

#17 Message par Batard »

j'ai pas cette prise la sur mon slot :?

j'voyais plutot l'espece de sortie audio noire a coté a vrai dire ...

me voila bien emmerdé..
Haut
tugdaniels
stick d'argent
Messages : 827
Inscription : 15 juin 2004, 11:47
Localisation : Marseille

#18 Message par tugdaniels »

Malheureusement elles sont pas présentes sur tout les slots.J'ai un slot 2 comme le tien avec juste ce petit connecteur blanc.Toi il faut connecter ton cable stéréo aux 2 prises jack mais pour cela,il faudrait que tu bricoles un tt petit peu.
Haut
Avatar de l’utilisateur
Batard
stick de plomb
Messages : 81
Inscription : 12 mai 2007, 12:33
Localisation : pays des pommes a l'eau

#19 Message par Batard »

du coup je pense revendre le slot pour m'acheter un slot 1 qui sera plus fastoche a monter...

(dommage, je l'aimais bien quand meme)

donc prochainement dans le topic vente arcade ^^

Merci pour votre temps !
Haut
Avatar de l’utilisateur
tizoc
stick de bronze
Messages : 195
Inscription : 02 janv. 2007, 14:06
Localisation : lens

#20 Message par tizoc »

[QUOTE=ilovearcadegoods;576874]Un câble à la con avec un mini-jack mâle et de l'autre côté les deux RCA, t'en trouves dans n'importe quelle boutique de son, tu coupes, et tu fous ça sur tes fils d'enceintes et c'est marre.

EDIT : Image[/QUOTE]
Haut
Avatar de l’utilisateur
Negate94
stick de rhodium
Messages : 4814
Inscription : 15 août 2006, 15:44
Localisation : vitry 94

#21 Message par Negate94 »

Bon alors batard tu arrive a t amuser quand meme sur ta borne ??
Mr.Tsukune a dit : " tu me déconcentre tellement tu joue mal, c'est pour cela que je perds".
Barack Obama Black Label.
Haut
Avatar de l’utilisateur
Batard
stick de plomb
Messages : 81
Inscription : 12 mai 2007, 12:33
Localisation : pays des pommes a l'eau

#22 Message par Batard »

ouais carrément, j'en décolle plus :)

le probleme c'est que la j'ai rajouté des enceintes pour pallier a mon probleme de cables, et on me dit que les gros aimants du caisson de basse pourraient dégommer toute l'electronique de la borne ... :?
Haut
Avatar de l’utilisateur
SRG
stick de zinc
Messages : 422
Inscription : 22 juin 2005, 15:31
Localisation : Rennes

#23 Message par SRG »

non, si c'est récent c'est blindé y'a pas de pb.

Pour les enceintes sur slot 2-4-6, j'ai testé avec le petit connecteur spécial 4-pins et les jack ça marche. Si il y a deux jacks c'est tout simplement pour les bornes équipées de prises casques... une par joueur, la grande classe à l'époque ;)
