killamax · #1 Message par **killamax** » 08 déc. 2007, 11:37

salut a tous
Bon je dois m y mettre j ai un bouton 4 a ajouter sur mon panel

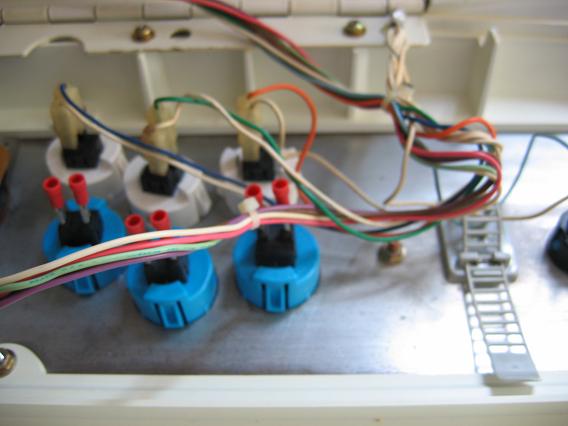

j ai les cosses le fil la pince a sertir le seul truc c est de savoir a quel endroit le mettre sur la photo je pense que les fils blancs sont les masses

http://killamax.chez-alice.fr/windy2_im ... %20024.jpg

la le cablage tel que je l ai eu

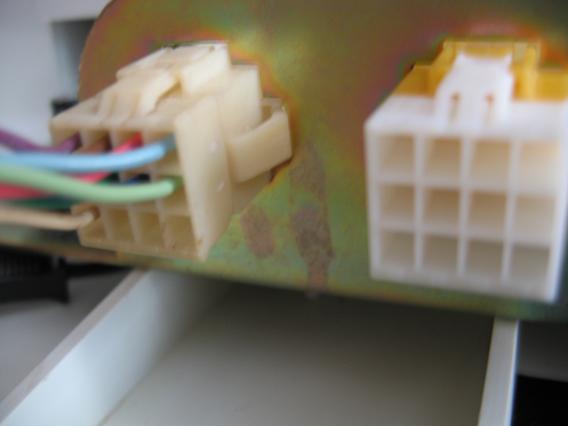

http://killamax.chez-alice.fr/windy2_im ... %20017.jpg

3 encoches dispos qui correspondent sur le dessin a
+5
spare 1
spare 2

http://killamax.chez-alice.fr/windy2_im ... %20021.jpg

et enfin a droite
le connecteur pour le 2up

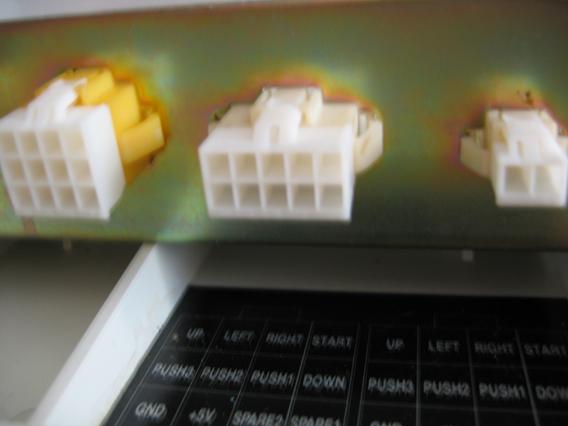

http://killamax.chez-alice.fr/windy2_im ... %20018.jpg

et les deux autres qui ne me parlent pas sauf le dernier d ou part la terre je pense?
un petit peut d aide pour me dire ou est le numero 25?pour recuperer mon bouton 4?
merci

P-E · #2 Message par **P-E** » 08 déc. 2007, 14:18

si je ne me trompe pas les windy 2 c'est les memes pinouts que les bornes sega
je pense que ce topic devrait t'aider
viewtopic.php?t=11475&start=0&postdays= ... ight=astro

killamax · #3 Message par **killamax** » 08 déc. 2007, 14:30

OK je pense avoir saisi
je peut toper le bouton 4 ou sur le connecteur 12 en bas a droite
ou sur le connecteur 10 en haut a droite ?
sur le connecteur jamma lequel des 2 coresponds a la broche 25 du connecteur jamma ?
car dans la foulee je vais precablé les boutons 5 et 6
pour faire un hack de pad dream
merci

killamax · #4 Message par **killamax** » 08 déc. 2007, 15:16

arf j en comande de tout chez starcab et j ai zppe les Contact pour connecteur AMP type B - Male
quelqu un sait ou en trouver ?
l arabe du coin?
brico?
ou au mieux une ame presque charitable qui m en fournirait 3 ou 4 contre paiement ?
c est la loose je suis bloqué a cause de ca
merci
je pose un post sur les petites annonces!!
