Cablage 6 boutons naomi dans une blast

[vinplinplin]

Alors après avoir régler mes petits soucis de config de naomi me voilà devant un nouveau problème :
mes boutons 5 et 6 ne marchent pas
Alors j ai fait un harness pour brancher les boutons 5 et 6 des 2 players sur l amp 10 options sachant que mes boutons 4 sont déjà branchés sur l amp 12
Puis j ai fait un harness pour relier le cn8 de ma blast au cn3 de ma sega i/o
J ai essayé avec snk vs capcom et uniquement les bouton 1 2 et 4 fonctionnent
Pourtant quand je rentre dans le mode test de la naomi mes boutons marchent...
Si vous avez une idée où j ai merdé....

[crebou]

Salut !
J'ai fais un post sur le câblage du kick harness de la Blast ici
viewtopic.php?f=14&t=72120

En espérant que tu trouves ta réponse...

[Cave-ShOOtinG]

La solution la plus simple et sans aucune modif cnest quand même d’utiliser un capcom converter ( qui gère directement les 6 boutons ) + kick harness capcom

Je suppose que tu as besoin des 6 boutons pour les jeux capcom ? Alors quoi de plus adapté que la solution fourni par capcom eux même

[vinplinplin]

Salut !
J'ai fais un post sur le câblage du kick harness de la Blast ici
viewtopic.php?f=14&t=72120

En espérant que tu trouves ta réponse...

J avais suivi ton tuto
J avais voulu faire un peu pareil sachant que je m etais dit je garde mes 4 boutons déjà câblés
Et je recable seulement les 2 derniers boutons par l amp options
Donc pour moi les 6 boutons sont câbles
Comme ca je n ai plus qu a changer le kick harness entre ma i/o blast et celle de l i/o convertir ou capcom si besoin
Mais ca ne marche pas

Donc premiere question on est bien OK que je peux laisser câbler mes 4 boutons normalement et faire seulement un kick harness pour le 5 et le 6?
Apres 2ement mon kickharness reliant ma blast a l i/o convertir est complet(j entend par là que j ai connecté les 8 fils même si mon bouton 4 est cable en "jamma")
3e question c est quoi la prise qui est a droite de amp 2eplayeur?
Enfin dans ton tuto tu arrives a avoir 2 écrans de test pour ton cablage(un avec l /o convertir et l autre avec le jvs)comment tu y accedes?
Merci par avance

[crebou]

Salut !
J'ai fais un post sur le câblage du kick harness de la Blast ici
viewtopic.php?f=14&t=72120

En espérant que tu trouves ta réponse...

J avais suivi ton tuto
J avais voulu faire un peu pareil sachant que je m etais dit je garde mes 4 boutons déjà câblés
Et je recable seulement les 2 derniers boutons par l amp options
Donc pour moi les 6 boutons sont câbles
Comme ca je n ai plus qu a changer le kick harness entre ma i/o blast et celle de l i/o convertir ou capcom si besoin
Mais ca ne marche pas

Donc premiere question on est bien OK que je peux laisser câbler mes 4 boutons normalement et faire seulement un kick harness pour le 5 et le 6?
Apres 2ement mon kickharness reliant ma blast a l i/o convertir est complet(j entend par là que j ai connecté les 8 fils même si mon bouton 4 est cable en "jamma")
3e question c est quoi la prise qui est a droite de amp 2eplayeur?
Enfin dans ton tuto tu arrives a avoir 2 écrans de test pour ton cablage(un avec l /o convertir et l autre avec le jvs)comment tu y accedes?
Merci par avance

Oui pour ta 1ère question.
Tu utilises quoi comme I/O ?
Tu peux faire des photos ? Du connecteur en question que tu me demandes par ex ?
Mes 2 screenshots de test mode sont ceux de l’atomiswave et de la Naomi

[vinplinplin]

Alors i/o sega v1
Le connecteur est celui a côté droit de l amp 2e player (connecteur 2 fils qui doivent être vert et noir qui serait une masse avec 1 cosse)

[zouli]

Salut test avec un autre jeux que Capcom vs SNK,car de mémoire dans ce jeu x il ya que 4 boutons qui fonctionnent,il ya LP hp lk hk(A la SNK)donc met un Capcom vs SNK 2 ou street zéro 3 par exemple,après pareille que toi j ai mis un kick harness relié au cn8 entre la Naomi et l Io bord et ça ne fonctionnait pas complétement (j ai oublier je crois qu il manquait un ou deux boutons le 5 et 6 je crois)et après j avais un kit complet pour Capcom vs snk2 avec un adaptateur Capcom pour amp,j ai brancher et la bonheur ça a fonctionné . PS:j ai une blast je crois que j' ai du jamma+ si ça peut t aider

[vinplinplin]

Merci
Je vais essayer avec d autres jeux mais ça ne m avance pas

[zouli]

Ah désolée j' ai peut être pas tout compris c était le matin au réveil,en tout cas ce qui est sur c est que cvs1 il ya que 4boutons dans ce jeux,après sur ton io board tu a s un jumper aussi,a voir,je te répond vite fait la suis au taf pas le temps lol a plus

[crebou]

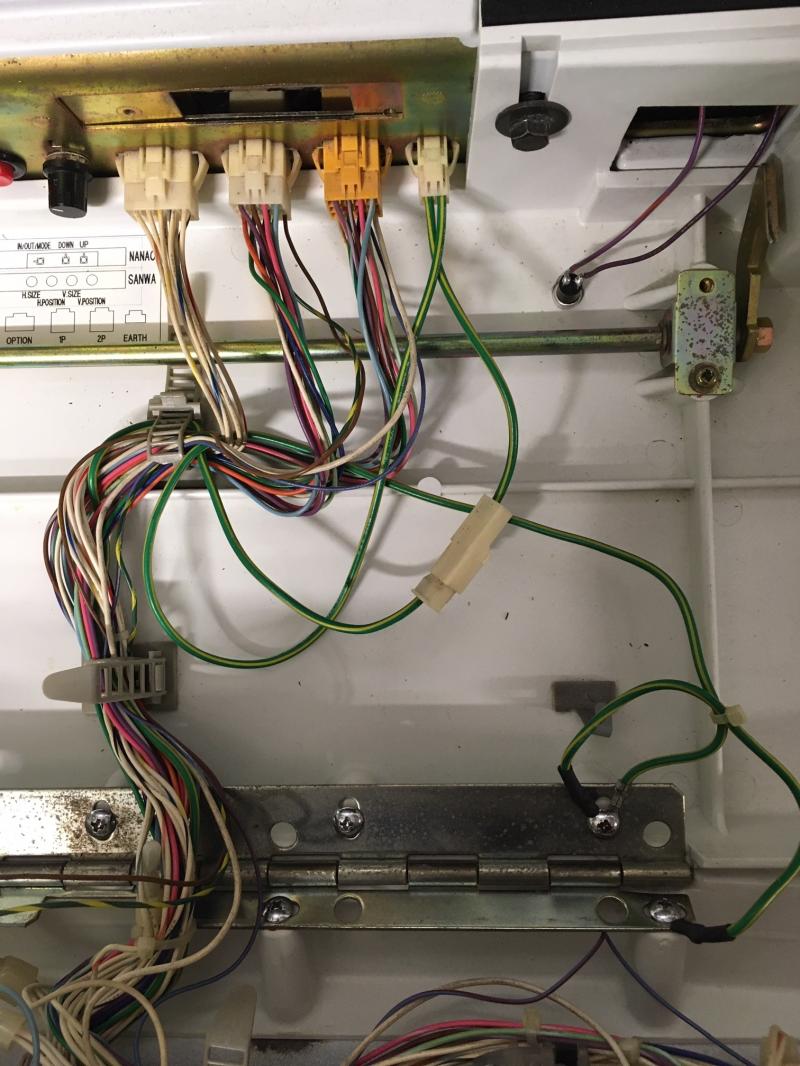

Pour le petit connecteur à coté de celui de 2P, ce sont des câbles reliés à la terre.
Je ne sais pas si tu as l'autocollant que l'on voit en haut/gauche de l'image, mais c'est d'ailleurs écrit EARTH



Ce qui m'étonne dans ton message en te relisant, c'est que tu notes que 1, 2 et 4 fonctionnent.
Pas le 3 ??
J'y vois 2 explications.
- Soit c'est en effet un jeu 4 boutons, et ils ont voulu faire 2 poings / 2 pieds.
Ce qui fait qu'ils faut utiliser 1 et 2 pour les poings, et 4 et 5 pour les pieds.
- Soit ton 3e bouton est mal câblé (mais j'ai un doute. Un autre jeu confirmera)

Je ne vois pas très bien sur ta photo, mais je pencherais sur le fait qu'il faut que tu dédouble ton 5e bouton sur le connecteur de 1P (et évidemment aussi pour le 2P)
La Blast est en Jamma+ (à comprendre que les boutons 4 et 5 sont cablés), mais pas forcément sur ton connecteur 1P et 2P sous ton panel.
Vérifie qu'il y a un fil qui arrive à ton pin 10 de 1P et 2P

[vinplinplin]

Et effet c est la terre mais j en ai pas sur ma blast
C est la terre de quoi?obligatoire ?

Je vais vérifier mais qd j avais fait les test sur le test mode la naomi 2 je suis presque sur que tous mes boutons marchent

Donc peut être juste un pb avec snk vs capcom

[kaneda56]

Je confirme que sur ton IO Sega V1 tu as un jumper, et pour avoir le nombre d’inputs correct supporté il faut le bouger!

[crebou]

Je n'ai vraiment pas l'impression que ta ligne du bas soit totalement "câblée" sur tes connecteurs 1P et 2P.
Tu peux les débrancher et faire une photo ?

Pour la terre, obligatoire, je ne sais pas. Mais pour que tout fonctionne bien, ça ne te coutera pas bien cher à mettre en place.

[crebou]

Donc peut être juste un pb avec snk vs capcom

Capcom vs SNK
Sinon, t'es sur MVS

C'est bien un jeu 4 boutons sinon

[crebou]

Je viens de tester Capcom vs SNK MF2000, c’est bien 4 boutons avec les Punch en 1 et 2 et les Kick en 4 et 5

[vinplinplin]

Alors je vais mettre la terre par sécurité
En effet j ai mis le jupper sur la bonne position car en effet sinon lors du test mode les boutons ne marchaient pas

Maintenant cool d etre sur que c est que 4 boutons dans le capcom ce qui pourrait expliquer que mon 3 ne marche pas mais le 4 oui
Par contre ca n explique pas pour le 5
Ce que je peux faire dans tous les cas c est de câbler le 5 en jamma

Donc comme ça j aurais les 5 boutons en jamma et le 6e en harness...

[zouli]

C'est ce que je t avais dit(en fait j était bien réveiller ce matin) j avais bien compris ton messages relis moi ,et je t ai bien dit des le depart que Capcom vs SNK c est 4 boutons!!!! test avec un autre jeux Capcom street figurer zero3 upper ou Capcom vs snk2 avant de faire des bêtises,a plus et tu va y arriver édit:je vais essayer de faire des photos de mon installation ca seras plus parlant la je sort du taf je post ça dès que j ai un moment

[crebou]

La non utilisation du bouton 3 s’explique par la façon d’aligner les boutons pour les jeux Capcom
1 ligne de punch
1 ligne de kick

[vinplinplin]

Alors essai ce soir
Donc en effet mes boutons 5 et 6 ne marchent pas
Donc soit problème de harness entre la blast et la sega i/o soit j ai un câblage qui merde entre...

[vinplinplin]

Alors comme prévu
En première étape j ai cable le 5e bouton en jamma et ca marche
Prochaine étape ce satané bouton 6

[crebou]

Parfait
Pour le 6e bouton, il te faut maintenant un kick harness comme celui dans mon précédent post.

[vinplinplin]

Alors j en avais déjà fait un donc je dois vérifier si qui merde
Toi tu n as branché que les fiches pour les boutons 6 moi j en avais fait un complet donc je vais voir et réessayer...

[vinplinplin]

Victoire!!!
J ai réussi !!!!
Bon j ai pas trop de mérite j ai juste copié ton harness ce qui veut dire que j ai démonté le mien, laissé que les fils pour les 6e boutons et remis à l endroit des tiens et ça marche!
J en déduis juste que j avais du mal câbler mon harness en le faisant
Donc un grand merci à tout le monde

Par contre maintenant que mon netboot marche,que mes 6 bouto s également,je viens de m apercevoir que mon image en vga n est pas top donc nouveau topic...

[crebou]

Parfait, amuses toi bien

[vinplinplin]

Merci encore pour tout
