Platine MS9 - VPOS ne fonctionne pas

[Marsupio714]

Bonjour,

J'ai un soucis sur ma platine MS9.
Le VPOS ne fonctionne pas...
Quand je tourne le potard il ne bouge que de quelques pixels...
J'ai essayé avec une autre télécommande et c'est pareil.
La platine a été entièrement capkité.

Quelqu'un saurait m'aider ?

[Lorenzo2mars]

Vérifie les soudures sur la platine au niveau de la télécommande

[kaneda56]

Inspecte également le potard, s’il est usé ou abîmé il se peut très bien qu’il ne fasse plus son office correctement.

[Marsupio714]

Inspecte également le potard, s’il est usé ou abîmé il se peut très bien qu’il ne fasse plus son office correctement.

J'ai changer tous les potards de la télécommande et cela me fait pareil avec une autre télécommande qui fonctionne correctement avec une autre platine.

[Marsupio714]

Vérifie les soudures sur la platine au niveau de la télécommande

J'avais pas pensé, je vais regarder.

[FrédoVOOT]

Ta platine est capkitée ? Ça peut être un condo autour du CI de deflection verticale, voir le CI lui même.

[kaneda56]

Ta platine est capkitée ? Ça peut être un condo autour du CI de deflection verticale, voir le CI lui même.

Entièrement capkitée qu’il te dit!

[FrédoVOOT]

Oui ben pardon j'écoutais pas !

[Romano]

Salut

Un pote a eu un problème +/- similaire après un changement de platine.

Changement de télécommande et rien.

J’ai été regardé côté platine et les potards 13 et/ou 30 indiqués sur le tuto MS9 étaient à la ramasse :

viewtopic.php?p=300209#p300209

[Marsupio714]

Là je ne vois pas...

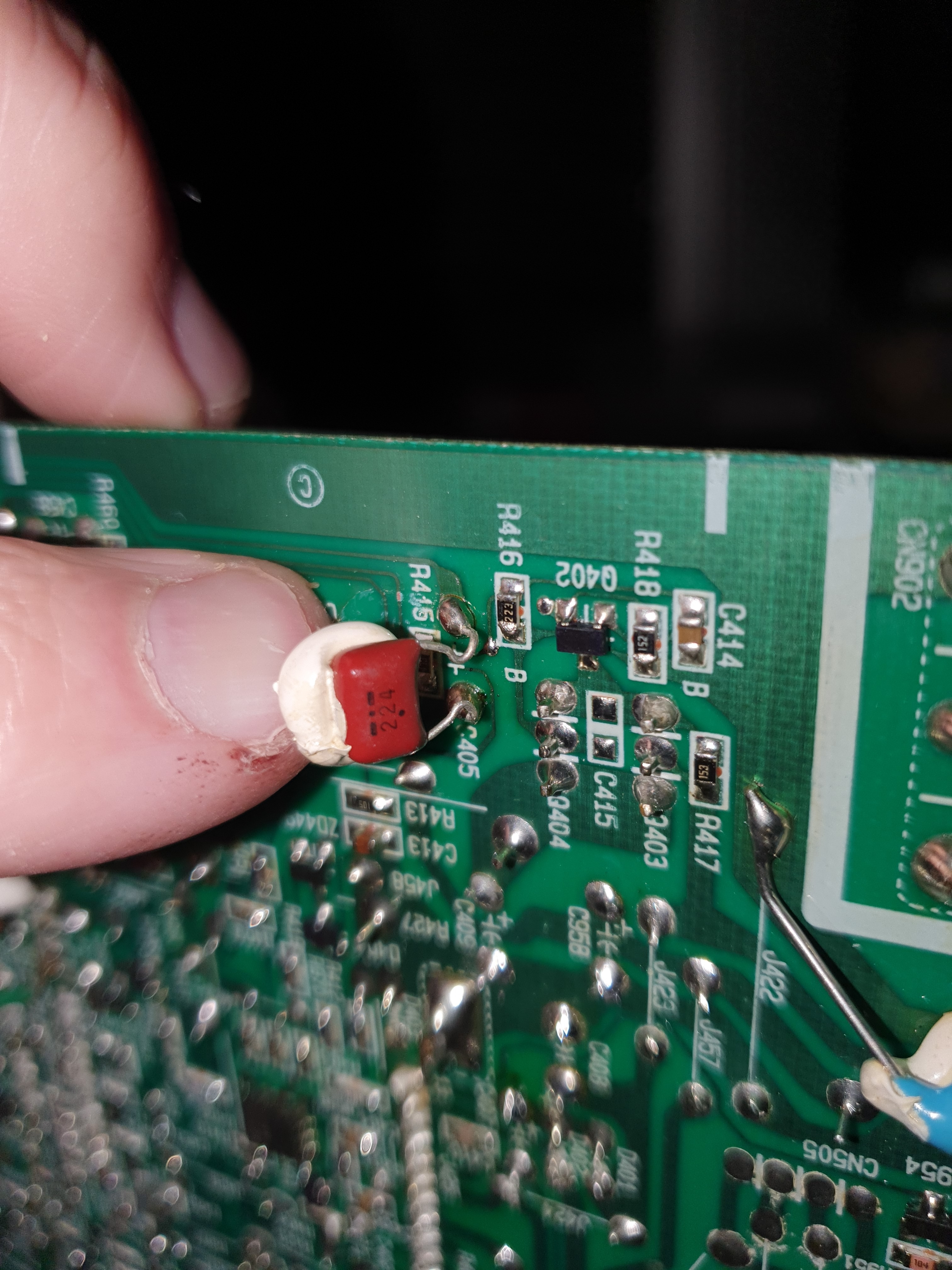

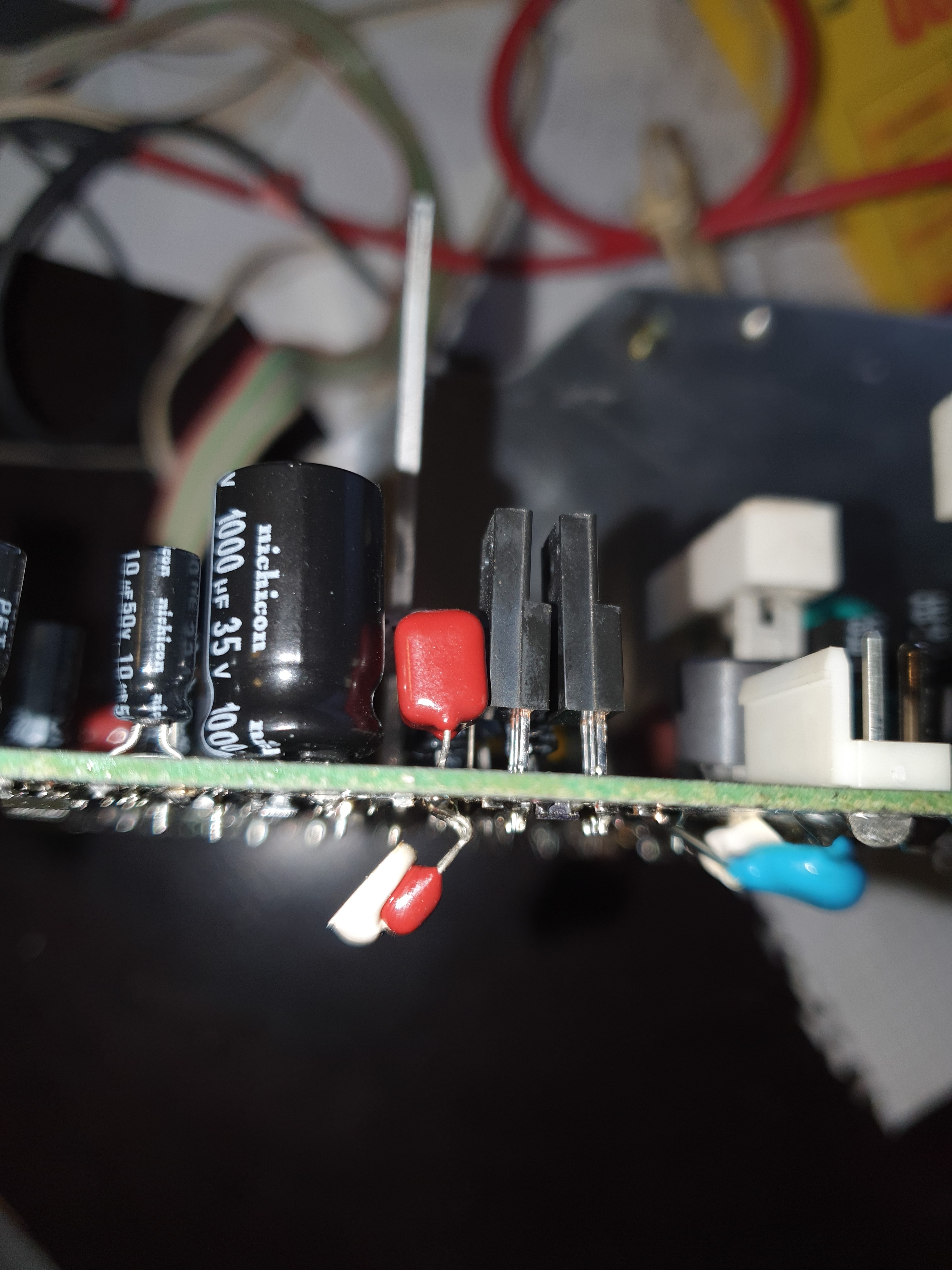

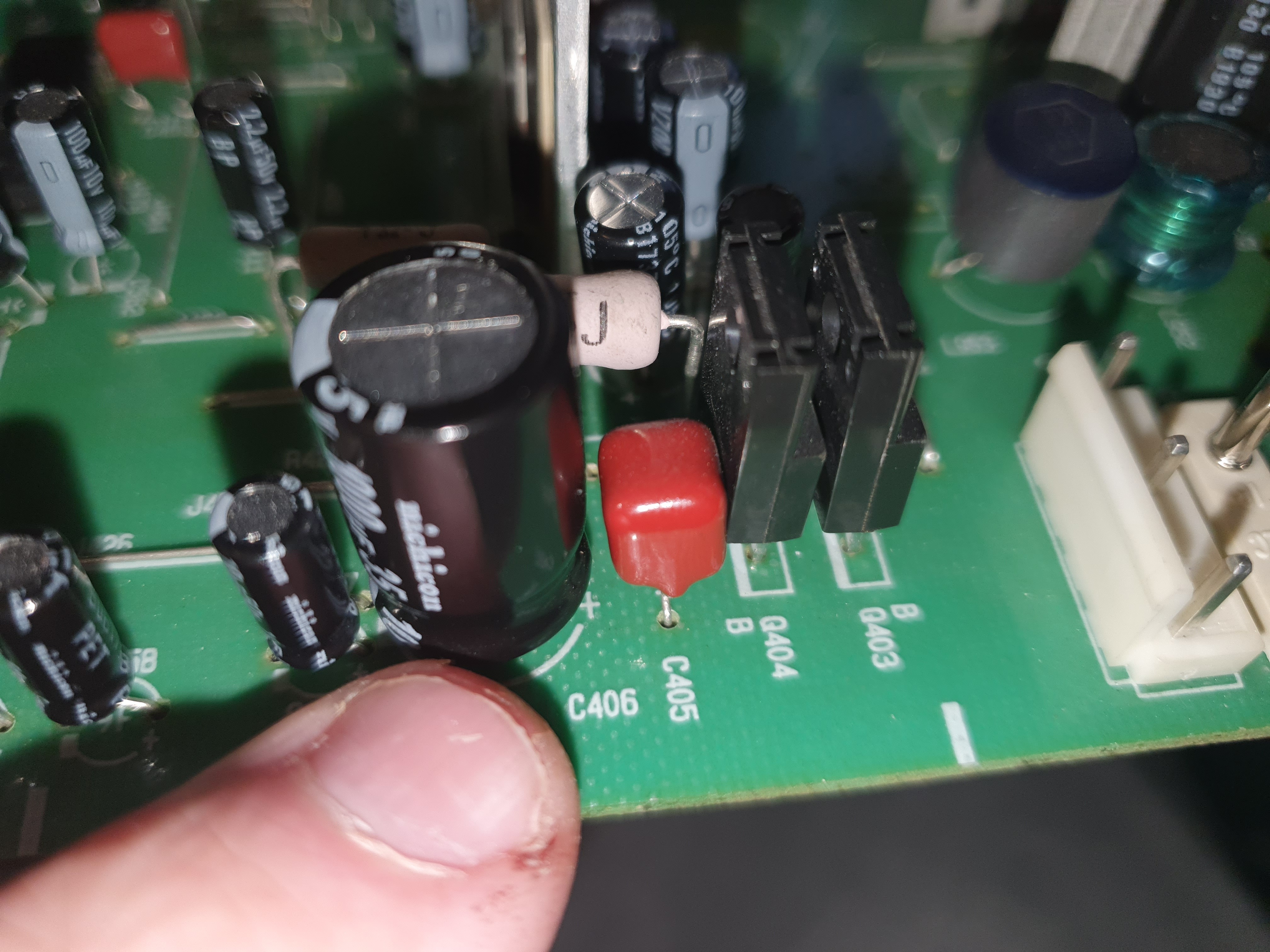

Je poste des photo au cas ou quelqu'un verrait quelque chose d'anormale.

Salut

Un pote a eu un problème +/- similaire après un changement de platine.

Changement de télécommande et rien.

J’ai été regardé côté platine et les potards 13 et/ou 30 indiqués sur le tuto MS9 étaient à la ramasse :

viewtopic.php?p=300209#p300209

Il y a un pontage (en bas à droite de la dernière photo) qui a été fait par le précédent propriétaire car une piste est coupée.
Ce n'est pas très loin des potards 13 et 30.
Je me demande si cela ne pourrait pas venir de là.

Comment je peux savoir ? quel test puis je faire ?

En haut du fils blanc c'est pas une belle soudure sèche ?

[Romano]

Tu allumes et tu testes en jouant (léger, tranquillement) sur les potards et tu vois ce que ça donne. Replace ton vsize sur la télécommande à mi course avant

[laserolame]

Déjà ton pontage est à refaire sur C456 (fil blanc en bas à droite). La gaine a trop chauffé lors de la soudure est paraît en court circuit sur le composant à droite. Vérifie ça au testeur de continuité.

[Marsupio714]

Tu allumes et tu testes en jouant (léger, tranquillement) sur les potards et tu vois ce que ça donne. Replace ton vsize sur la télécommande à mi course avant

Le boulet je parle de Vsize mais c'est VPOS ...

Le Vsize fonctionne impeccable mais je peux pas bouger l'écran verticalement...

[Marsupio714]

Déjà ton pontage est à refaire sur C456 (fil blanc en bas à droite). La gaine a trop chauffé lors de la soudure est paraît en court circuit sur le composant à droite. Vérifie ça au testeur de continuité.

J'ai bien la continuité.

C'est le VPOS qui pose problème, je me suis trompé dans le titre...

[laserolame]

Ton fil blanc touche la patte droite de J428, ce qui ne devrait pas être le cas.

[Marsupio714]

Ton fil blanc touche la patte droite de J428, ce qui ne devrait pas être le cas.

J'ai refait la soudure avec un autre fils c'est toujours pareil.


Est ce que ce pontage et bien normal ?

[Marsupio714]

Personne a une idée.

La panne date du premier jours ou j'ai reçu cette platine.

Pour résumer :
Tous les condensateurs ont été changés (pas d'effets)
Le fils blanc (celui- ci est en place pour palier a une piste coupée, la continuité fonctionne) a été ressoudé pour éviter une éventuel court circuit. (pas d'effet)
J'ai joué sur les potards 30 et 13, ils fonctionnent bien mais cela ne fait absolument pas fonctionner le potard 12 (qui est en défaut, il ne bouge que de quelques millimètres)
La télécommande fonctionne car il n'y a pas de problème sur une autre platine.
J'ai refais toutes les soudures de la platine ou arrive la télécommande et vérifié toutes les continuités.

[Sdf82]

Salut, au menu des trucs bizarres :
- soudures sur c994/d951/q903(milieu)/q508
- toutes les soudures de la neckboard (en preventif mais il y en a qui ont une tete bizarre)
- c456 touche j428 : normal ?
- r469 touche r571 : normal ?

Certains comme la neck n’ont rien a voir avec ton soucis de vpos mais a faire quand meme.

[Marsupio714]

Salut, au menu des trucs bizarres :
- soudures sur c994/d951/q903(milieu)/q508
- toutes les soudures de la neckboard (en preventif mais il y en a qui ont une tete bizarre)
- c456 touche j428 : normal ?
- r469 touche r571 : normal ?

Certains comme la neck n’ont rien a voir avec ton soucis de vpos mais a faire quand meme.

Les C456, J428 ne se touchent pas effet optique, pareil pour le r469 et R571.
J'ai refait les soudures bizarres de la neckboard.
J'ai refait pas mal de soudures de la platine.

Toujours pareil...

Je ne comprends pas ce qui peut clocher.

Une question, mis a part le câble blanc qui récupère une coupure de piste.
Le câble vert c'est normal ?

Quelqu'un aurait une photo du dessous de la même platine que la mienne (NANAO 05A00585D1) ?

[Marsupio714]

Ma neck Board n'a pas les mêmes références que ma platine.
Platine : 05A00585D1
Neck Board : 05B00950B1.

Est normal, est ce que cela pourrait avoir une influence ?

[nikolash]

Rien à voir.

[Marsupio714]

Rien à voir.

Merci

[oriseb]

Salut, vérifié la continuité entre la patte milieu du v pos (au niveau de j281) sur la télécommande, jusqu a la résistance sur le châssis r415. Si OK regarde de r415 à q 402
C est dans ce coin là que ça merde

[Marsupio714]

Tout est résolu sur cette platine.
Il s'agissait d'un transistor.

Merci à tous et en particulier à @romano et @Nikolash qui ont passé pas mal de temps à m'aider.

[Tiberium]

Salut,

Peux tu dire quel transistor était en cause j'ai un ami qui a la même panne sur cette même platine.

A+
