Réglage anneaux convergences

[beudbeud]

Salut,

Je galère pour avoir une convergence correct. Je ne sais pas trop comment faire et dans quel ordre je dois manipuler les anneaux.

Si vous avez des conseils je suis preneur.





Sur les photos, je suis sur le marquage existant.

[beudbeud]

Je précise, c'est sur un astro city

[subman]

Jette un coup d'œil ici : viewtopic.php?p=1391400#p1391400

[calimutcho]

tu a ça aussi:

https://wiki.arcadeotaku.com/w/Setup_Ad ... r_Monitors
https://arcadecup.com/temp/Guide_to_adj ... v1.2.0.pdf

[Be_nO]

J'utilise la même mire que toi ! et celle des points et des croix blanches aussi !
Tu a compris que le but du réglages des bagues de convergence, c'est que les 3 couleurs ne se chevauche pas et aussi ne pas laisser un espace de noir entre les couleurs ?



Dans l'exemple, on prend le canon vert (green) comme point de repère, lui, il ne bougera pas !
En premier la bague 6 pôles, là près du culot du tube,la plus proche de la neckboard !
Elle fait bouger uniquement par rapport au canon vert, le canon bleu (Blue) et rouge (Red) ensemble !
En deuxième la 4 poles, celle du milieu, elle bouge uniquement le canon bleu par rapport au canon rouge.
Et en dernier la bague de purité (2 pôles) celle qui est au plus près de l'écran les bouge l'ensemble des 3 cannons pour qu'ils soient dans le bon axe par rapport aux grilles internes !

[beudbeud]

Merci pour vos réponses, je vais essayer ça la semaine prochaine j'aurai du temps.

[Lorenzo2mars]

J'utilise la même mire que toi ! et celle des points et des croix blanches aussi !
Tu a compris que le but du réglages des bagues de convergence, c'est que les 3 couleurs ne se chevauche pas et aussi ne pas laisser un espace de noir entre les couleurs ?



Dans l'exemple, on prend le canon vert (green) comme point de repère, lui, il ne bougera pas !
En premier la bague 6 pôles, là près du culot du tube,la plus proche de la neckboard !
Elle fait bouger uniquement par rapport au canon vert, le canon bleu (Blue) et rouge (Red) ensemble !
En deuxième la 4 poles, celle du milieu, elle bouge uniquement le canon bleu par rapport au canon rouge.
Et en dernier la bague de purité (2 pôles) celle qui est au plus près de l'écran les bouge l'ensemble des 3 cannons pour qu'ils soient dans le bon axe par rapport aux grilles internes !

Merci pour ton post, c'est intéressant.
L'angle entre 2 bagues d'une paire, on le règle comment ?

[Be_nO]

J'utilise la même mire que toi ! et celle des points et des croix blanches aussi !
Tu a compris que le but du réglages des bagues de convergence, c'est que les 3 couleurs ne se chevauche pas et aussi ne pas laisser un espace de noir entre les couleurs ?
Dans l'exemple, on prend le canon vert (green) comme point de repère, lui, il ne bougera pas !
En premier la bague 6 pôles, là près du culot du tube,la plus proche de la neckboard !
Elle fait bouger uniquement par rapport au canon vert, le canon bleu (Blue) et rouge (Red) ensemble !
En deuxième la 4 poles, celle du milieu, elle bouge uniquement le canon bleu par rapport au canon rouge.
Et en dernier la bague de purité (2 pôles) celle qui est au plus près de l'écran les bouge l'ensemble des 3 cannons pour qu'ils soient dans le bon axe par rapport aux grilles internes !

Merci pour ton post, c'est intéressant.
L'angle entre 2 bagues d'une paire, on le règle comment ?

Pour chaque paire de bagues si tu les écartes entre elle ça bouge verticalement, si tu bouges l'ensemble des deux ça bouge horizontalement.
Je vous conseille fortement de garder les repères d'origines !

[beudbeud]

J'utilise la même mire que toi ! et celle des points et des croix blanches aussi !
Tu a compris que le but du réglages des bagues de convergence, c'est que les 3 couleurs ne se chevauche pas et aussi ne pas laisser un espace de noir entre les couleurs ?



Dans l'exemple, on prend le canon vert (green) comme point de repère, lui, il ne bougera pas !
En premier la bague 6 pôles, là près du culot du tube,la plus proche de la neckboard !
Elle fait bouger uniquement par rapport au canon vert, le canon bleu (Blue) et rouge (Red) ensemble !
En deuxième la 4 poles, celle du milieu, elle bouge uniquement le canon bleu par rapport au canon rouge.
Et en dernier la bague de purité (2 pôles) celle qui est au plus près de l'écran les bouge l'ensemble des 3 cannons pour qu'ils soient dans le bon axe par rapport aux grilles internes !

J'ai pris une photo en gros plan, donc si je comprends bien pour les lignes horizontales les couleurs doit être aligné (alignement des espaces noirs)?

Et pour les verticales le bleue et le rouge doit êtes entre les lignes vertes ?

[Be_nO]

J'utilise la même mire que toi ! et celle des points et des croix blanches aussi !
Tu a compris que le but du réglages des bagues de convergence, c'est que les 3 couleurs ne se chevauche pas et aussi ne pas laisser un espace de noir entre les couleurs ?


Dans l'exemple, on prend le canon vert (green) comme point de repère, lui, il ne bougera pas !
En premier la bague 6 pôles, là près du culot du tube,la plus proche de la neckboard !
Elle fait bouger uniquement par rapport au canon vert, le canon bleu (Blue) et rouge (Red) ensemble !
En deuxième la 4 poles, celle du milieu, elle bouge uniquement le canon bleu par rapport au canon rouge.
Et en dernier la bague de purité (2 pôles) celle qui est au plus près de l'écran les bouge l'ensemble des 3 cannons pour qu'ils soient dans le bon axe par rapport aux grilles internes !

J'ai pris une photo en gros plan, donc si je comprends bien pour les lignes horizontales les couleurs doit être aligné (alignement des espaces noirs)?

Et pour les verticales le bleue et le rouge doit êtes entre les lignes vertes ?

Oui, mais attention ! si tu n'as qu'une zone qui est décalée, les bagues n'y changeront rien, il faut voir avec le réglage de convergence dynamique
et si c'est uniquement dans l'angle uniquement il faut mettre des trips

[beudbeud]

J'utilise la même mire que toi ! et celle des points et des croix blanches aussi !
Tu a compris que le but du réglages des bagues de convergence, c'est que les 3 couleurs ne se chevauche pas et aussi ne pas laisser un espace de noir entre les couleurs ?


Dans l'exemple, on prend le canon vert (green) comme point de repère, lui, il ne bougera pas !
En premier la bague 6 pôles, là près du culot du tube,la plus proche de la neckboard !
Elle fait bouger uniquement par rapport au canon vert, le canon bleu (Blue) et rouge (Red) ensemble !
En deuxième la 4 poles, celle du milieu, elle bouge uniquement le canon bleu par rapport au canon rouge.
Et en dernier la bague de purité (2 pôles) celle qui est au plus près de l'écran les bouge l'ensemble des 3 cannons pour qu'ils soient dans le bon axe par rapport aux grilles internes !

J'ai pris une photo en gros plan, donc si je comprends bien pour les lignes horizontales les couleurs doit être aligné (alignement des espaces noirs)?

Et pour les verticales le bleue et le rouge doit êtes entre les lignes vertes ?

Oui, mais attention ! si tu n'as qu'une zone qui est décalée, les bagues n'y changeront rien, il faut voir avec le réglage de convergence dynamique
et si c'est uniquement dans l'angle uniquement il faut mettre des trips

Oui c'est bien sûr l'ensemble de l'écran que j'ai un problème de convergence. J'ai aussi des problème sur les coins et j'ai déjà commandé des strips

[Sdf82]

J'utilise la même mire que toi ! et celle des points et des croix blanches aussi !
Tu a compris que le but du réglages des bagues de convergence, c'est que les 3 couleurs ne se chevauche pas et aussi ne pas laisser un espace de noir entre les couleurs ?



Dans l'exemple, on prend le canon vert (green) comme point de repère, lui, il ne bougera pas !
En premier la bague 6 pôles, là près du culot du tube,la plus proche de la neckboard !
Elle fait bouger uniquement par rapport au canon vert, le canon bleu (Blue) et rouge (Red) ensemble !
En deuxième la 4 poles, celle du milieu, elle bouge uniquement le canon bleu par rapport au canon rouge.
Et en dernier la bague de purité (2 pôles) celle qui est au plus près de l'écran les bouge l'ensemble des 3 cannons pour qu'ils soient dans le bon axe par rapport aux grilles internes !

Salut, je te pique ton bout de texte et d'image pour agrémenter le tuto que j'ai fais. Si tu n'y voit pas d'inconvénient. Merci.

[Be_nO]

J'utilise la même mire que toi ! et celle des points et des croix blanches aussi !
Tu a compris que le but du réglages des bagues de convergence, c'est que les 3 couleurs ne se chevauche pas et aussi ne pas laisser un espace de noir entre les couleurs ?


Dans l'exemple, on prend le canon vert (green) comme point de repère, lui, il ne bougera pas !
En premier la bague 6 pôles, là près du culot du tube,la plus proche de la neckboard !
Elle fait bouger uniquement par rapport au canon vert, le canon bleu (Blue) et rouge (Red) ensemble !
En deuxième la 4 poles, celle du milieu, elle bouge uniquement le canon bleu par rapport au canon rouge.
Et en dernier la bague de purité (2 pôles) celle qui est au plus près de l'écran les bouge l'ensemble des 3 cannons pour qu'ils soient dans le bon axe par rapport aux grilles internes !

Salut, je te pique ton bout de texte et d'image pour agrémenter le tuto que j'ai fais. Si tu n'y voit pas d'inconvénient. Merci.

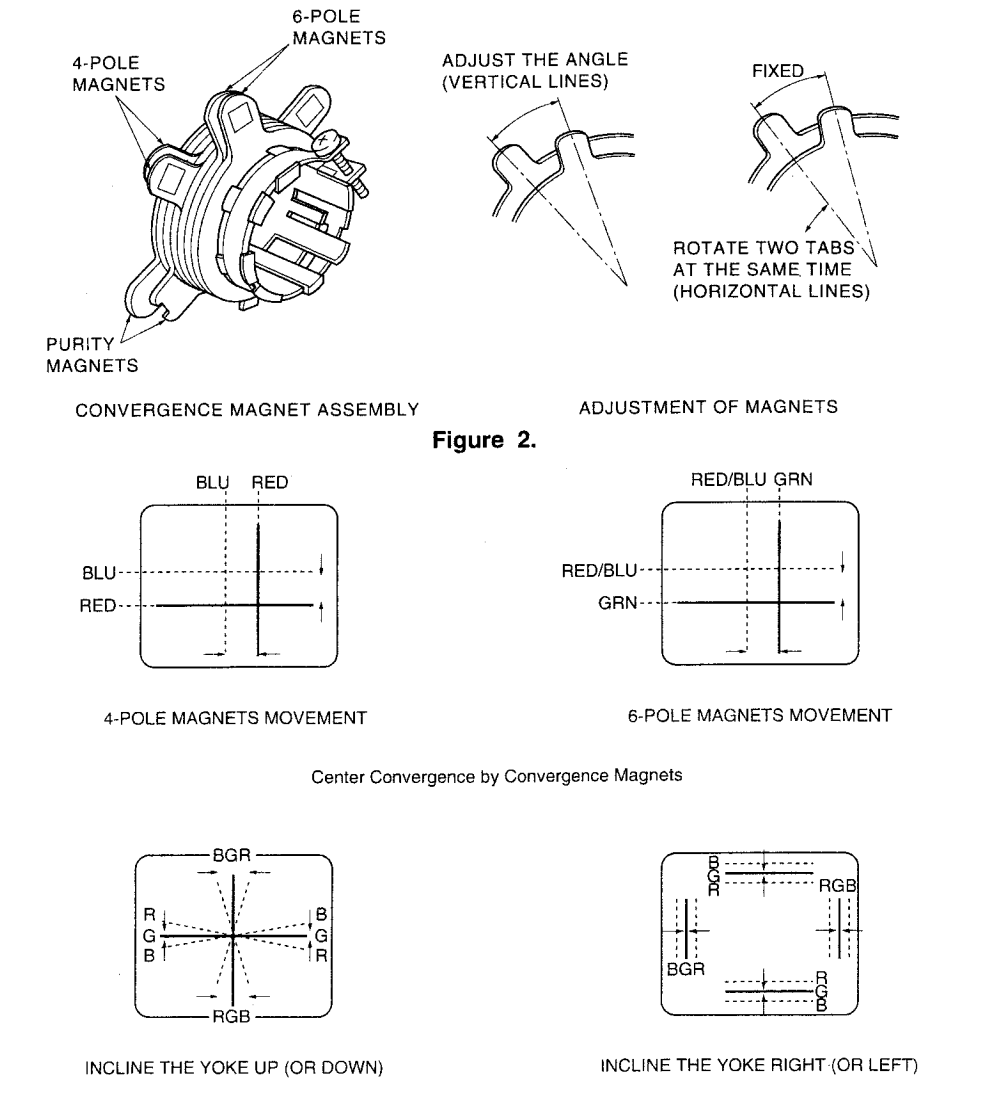

Je t'en prie l'illustration proviens d'une notice Toshiba page 5
https://mega.nz/file/nc1glKLL#chUjiCKK8 ... yVFVaN1JWg

[Sdf82]

Merci mec

[beudbeud]

Est ce que quelqu'un peux m'envoyer une photo en gros plan pour que je puisse voir comment ça rend une fois bien configuré ?
