Réparation SLOT MV1C valeurs Cms

[sangokuwil]

Salut les gens, je poste car je seche
Je répare en ce moment des slots Mv1c qui ont des composants arrachés etc ...

Bref pour 1 pas de problèmes, il est réparé.
Pour l'autre j'ai des soucis, car il me manque des valeurs de composants !!!

J'ai pas trop envie de charcuter a nouveau celui qui fonctionne a dessoudé et mesuré (en plus j'ai pas de capacimetre ) ...

Savez vous si il existe des schema pour le MV1C avec la liste des composants ? Pour le mv1B également ?
Pour les puces neo, pas de soucis, c'est surtout les valeurs des condensateurs cms...

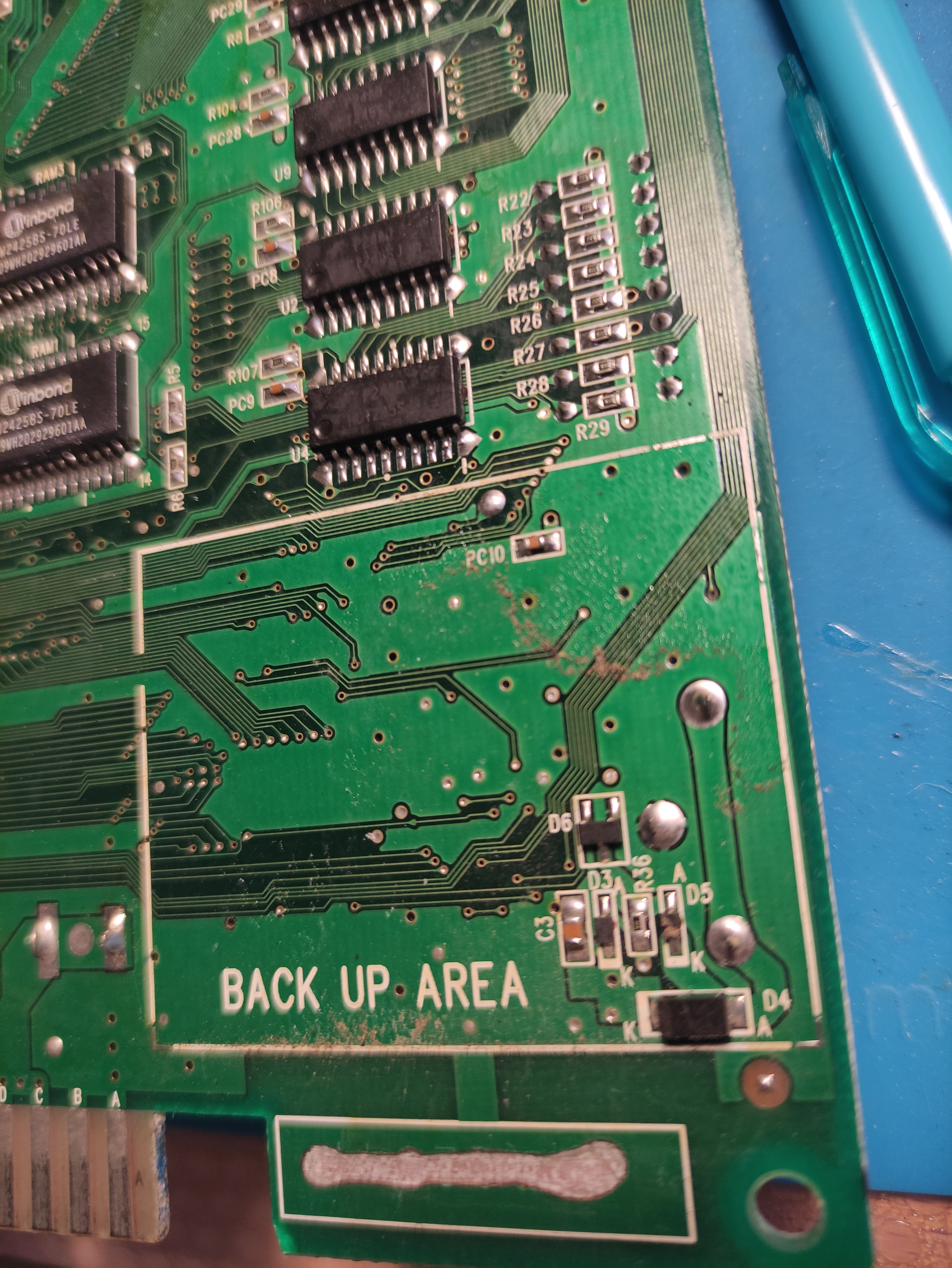

Je sèche sur :
PC10
C3

J'ai un doute pour la R97, est ce bien la valeur 103 ?

Et c'est secondaire, mais quelqu'un connais la valeur du variateur VR1 ?

Merci par avance !

J'ai sauver un slot, mais avec vous ont peut en sauver un autre, ensemble !

[sangokuwil]

Haaaaaaa personne veux m'aider à sauver ce pauvre slot abandonné

Y a pas @Davlar qui traine dans le coincoin ?

Si quelqu'un a une piste je suis preneur

[Rom1]

PC10 c'est un condo de découplage, tu peux mettre un 100nf quelconque.
Pour C3, il est dans le circuit de batterie il me semble, donc un 47uF si je me souviens bien. Il faudrait mesurer car le MV1C est une variation bizarre...

R97 je ne saurais pas te dire; il faut regarder sa veleur sur un slot ou son rôle.

[sangokuwil]

Salut Rom1 !
Un grand merci a toi !!
Tu me sauve la !

Pour r97 pas de souchis, les résistances c'est marqué dessus, j'attends juste mon microscope

Pour les condensateurs c'était plus compliqué ! Merci pour les valeurs !

Je vais tester et fait un retour !

Peux être un slot de sauver en + grâce à toi

Pc10 et c3 sont bien au niveau du système de charge !

Merci infiniment !!!
