Need help! Léger tremblement d'image sur le bord droit de l'écran sur MS9-29 après full recap!

[CoolSpy]

Salut les gars. je viens de faire un full recap ma platine MS9-29 en Nichicon. Tout redémarre bien, mais j'ai un soucis de légere "vibration" horizontale de l'image (quelques pixels) sur le bord droit. Je crois savoir que c'est lié à la syncho horizontale qui fait apparaitre les problèmes éventuels plutot de ce coté de l'écran. J'ai essayé de toucher au HH15, au B+ (qui est à 76.00V), et au screen sur le flyback, j'ai double check tous les condos et leur polarité mais cela ne règle rien. Le seul truc que j'ai fait en plus du recap c'est refaire une soudure d'une des pattes du Q508 qui était moche mais pas bcp mieux au final (manque d'adhérence de la soudure sur une toute petite partie de la pastille mais globalement je crois que ca va) mais je crois pas que ca puisse avoir ce type d'incidence (ca jouerait plutot sur l'effet coussin je crois).
Avant que je ne cherche des heures pour rien, auriez vous des suggestions ou pistes pour m'aider un peu ? Merci par avance Voici une vidéo du problème

[Alex 76]

Salut,
J’ai le même problème sur une de mes platines pfx sanwa,
Pour l’instant j’ai pas encore trouvé la cause

[CoolSpy]

On m'a dit d'essayer une ferrite sur le câble alim de la platine mais perso ça marche pas.... je suis dans une impasse

[Pierrot]

Essaie de foutre une Terre par section.

Tu pars du panel et tu fais fuiter. En faisant un "mini lasso" sur une terre de prise quelquonque

[CoolSpy]

Essaie de foutre une Terre par section.

Tu pars du panel et tu fais fuiter. En faisant un "mini lasso" sur une terre de prise quelquonque

Je suis pas sur d'avoir tout compris. J'avais fait il y a quelques temps une prise custom qui était juste un fil électrique relié à la terre d'une prise legrand qui ne servait qu'a cela. Je m'en servais pour éviter des perturbations sur un appareil.
Donc, tu me dis de simplement relier cette prise au chassis de l'écran (cadre métallique) c'est bien cela ?

Edit: bon du coup j'ai essayé ce dont je viens de parler mais ca ne fait rien

[Alex 76]

Sur ma platine j’ai fait un cap kit complet et c’est toujours pareil, l’image s’étire des 2 côtés et reviens en position.
Je me demande si c’est pas la THT qui commence à déconner.

[CoolSpy]

Je crois que des deux côtés les causes ne sont pas les mêmes par contre. De ce que je comprends juste a droite c'est la fin du signal vidéo du coup c'est des micro perturbations électriques en cause qui sont visibles en fin de signal

[Rom1]

Tu as une instabilité du circuit de largeur/pincushion ou de son alimentation

• C'est quoi les condos que tu as mis sur C911, C913, C422, C442/C420/C532 ?
• Tu as changé le C906/C909 ? Ton B+ est stable ?
• Affiche une mire entièrement blanche, puis une mire très sombre => Ca oscille + avec l'un que l'autre ?

[CoolSpy]

Tu as une instabilité du circuit de largeur/pincushion ou de son alimentation

• C'est quoi les condos que tu as mis sur C911, C913, C422, C442/C420/C532 ?
• Tu as changé le C906/C909 ? Ton B+ est stable ?
• Affiche une mire entièrement blanche, puis une mire très sombre => Ca oscille + avec l'un que l'autre ?

Merci pour ta réponse Rom1... une lueur d'espoir grace à toi!

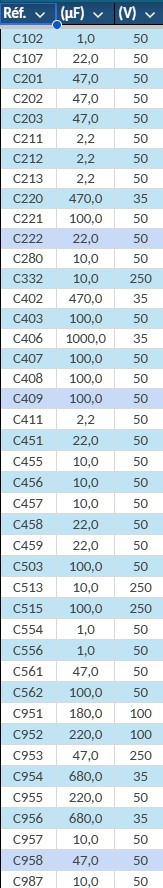

Mon B+ est réglé à 76.00V stable. J'ai absolument changé tous les condos chimique de la platine par des Nichicon, voici ma liste complète de capkit avec les specs de chacun:
En revanche, je suis complet perdu quand tu me parles de C913 / C442 etc... non seulement je les trouve pas mais je pensais qu'on changeait que les condos électrolytiques!? Je te mets ma version de platine juste en dessous

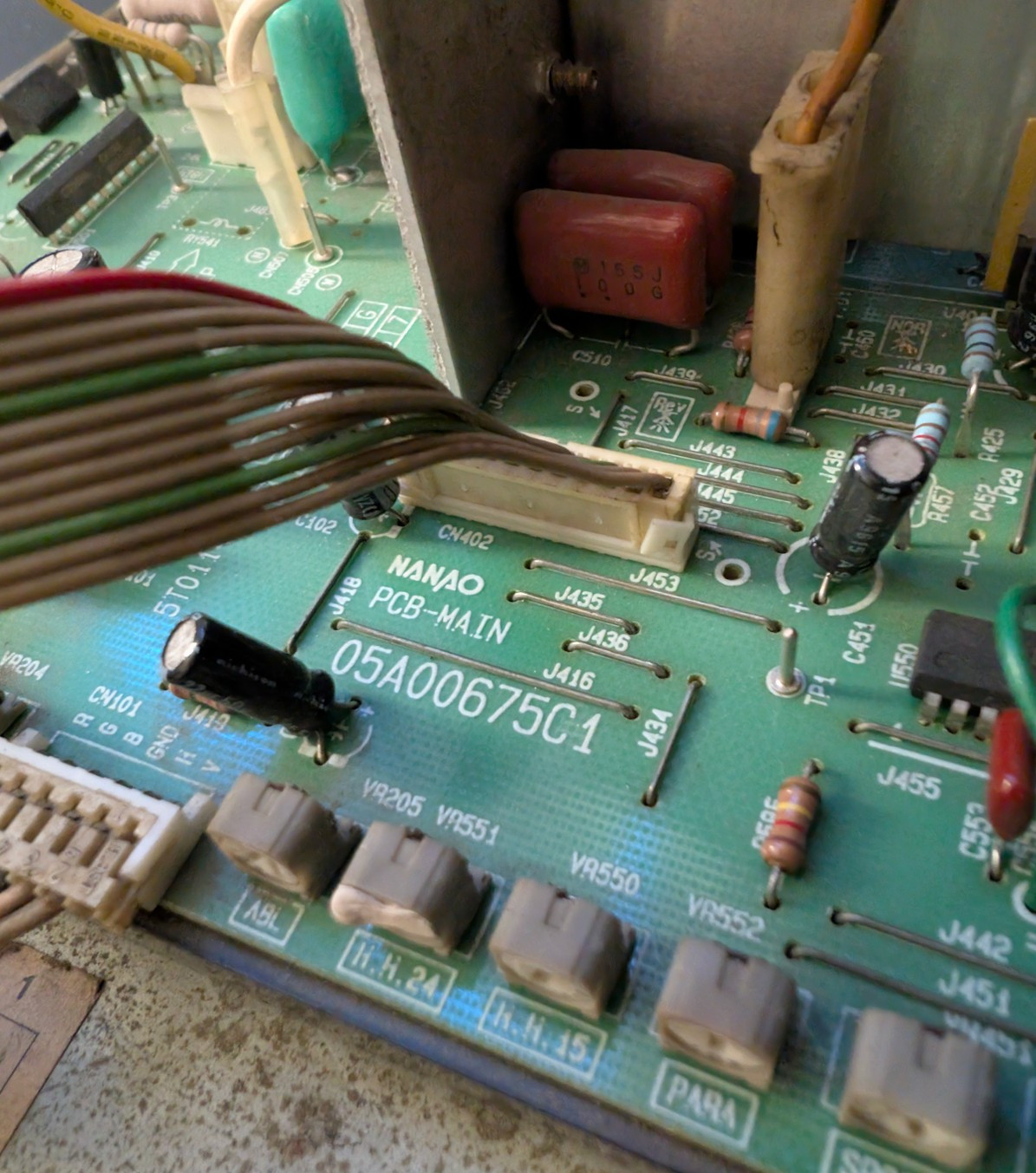

Ma Platine MS9-29

[Rom1]

J'ai mélangé avec une ms8. Désolé.

Vérifie plutôt:
- Q508, les soudures autour, etc...
- le chip U450, les soudures autour, etc...
- C531 et CN505/CN507, ton jumper de sélection de fréquence
- C411 doit être un un 2,2 µF 50 V bipolaire, pas polarisé

Fait le test de l'image blanche/sombre; même si ton B+ est clean et que si ça venait de là tu aurais les mêmes défauts à gauche.
